螺旋曲柄传动机构三维结构设计

在轻工包装、小型物料进给、精密工位切换这类需要将螺旋回转运动转化为直线往复推送、再联动曲柄实现定角度摆转的工况里，这类螺旋曲柄组合机构的应用场景十分广泛，不少间歇送料、工位转位的小型自动化单元里，都能看到这类传动结构的变体。区别于单独的螺旋传动或者单独的曲柄摇杆机构，这套结构把螺旋副的平稳进给特性和曲柄的定轨迹摆动特性做了整合，不需要额外加装行程开关或者复杂的电控逻辑，就能通过螺旋槽的导程设计，精准控制曲柄的摆动角度和往复节奏，在纯机械驱动的简易设备里，能大幅降低电控部分的成本和故障点。

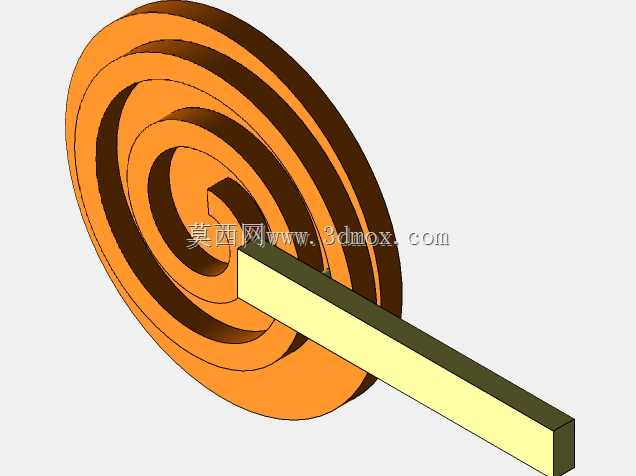

从实际功能逻辑来看，这套结构的核心是螺旋槽体与曲柄销的配合，螺旋槽加工在圆盘形的回转基体上，当外部动力驱动圆盘做定速回转时，嵌在螺旋槽内的曲柄销会沿着槽道的螺旋轨迹产生径向位移，进而带动与销连接的曲柄杆绕固定铰接点做往复摆动。设计过程中首先要确定的是曲柄的摆角范围，这直接决定了螺旋槽的总升程和圈数，比如需要曲柄实现60度往复摆角时，就要先根据曲柄的回转半径，换算出曲柄销需要的直线位移量，再反过来推导螺旋槽的导程参数，避免出现运动死点或者槽道曲率突变导致的卡滞。

外形尺寸方面，这套结构的安装边界主要由螺旋圆盘的外径决定，圆盘的厚度需要满足螺旋槽的加工深度要求，槽深一般要比曲柄销的配合直径大1到2毫米，预留出润滑脂的存储空间，同时避免销子在运动过程中从槽内脱出。曲柄部分的长度需要根据输出端的行程需求确定，铰接点的位置要和螺旋圆盘的中心保持固定的位置公差，一般同轴度公差要控制在0.05毫米以内，否则运动过程中会出现曲柄销单侧受力磨损过快的问题。安装时，螺旋圆盘的支撑轴承要选用能承受径向载荷的深沟球轴承，因为槽道对销子的反作用力会传递到圆盘基体上，径向载荷是整个支撑结构的主要受力形式。

设计思路上，这套结构没有采用常见的曲柄滑块配合螺旋传动的形式，而是直接把螺旋槽做在回转圆盘上，省去了滑块的导向结构，整体的轴向尺寸可以压缩30%左右，非常适合安装空间局促的小型设备内部。在做运动配合的时候，螺旋槽的侧壁和曲柄销的配合间隙要控制在0.02到0.04毫米之间，间隙太小会导致运动阻力变大，甚至在温度变化出现热胀的时候出现卡滞，间隙太大则会让曲柄的摆动出现回程间隙，影响输出端的定位精度。另外，螺旋槽的起始端和末端都做了圆弧过渡处理，没有直接加工成直切的槽口，这样曲柄销在进入和离开螺旋段的时候不会产生刚性冲击，整个运动过程的加速度曲线更平滑，能有效降低运行时的噪音和构件的疲劳损耗。

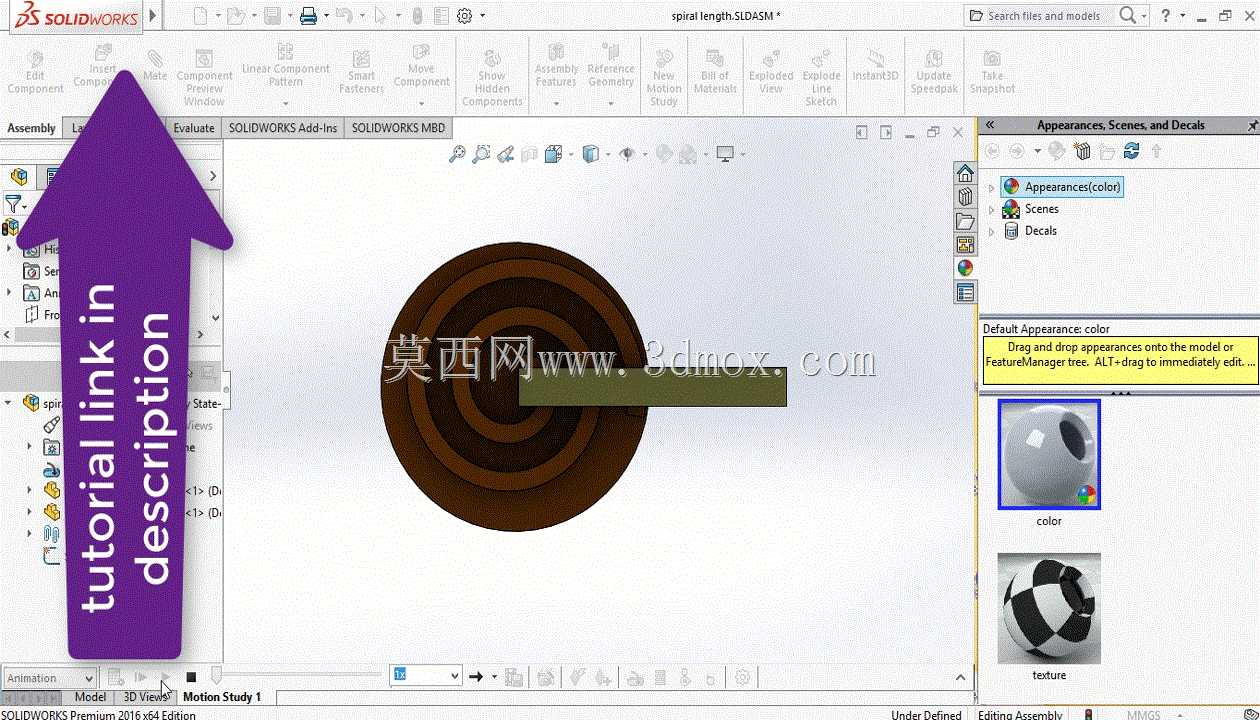

从实际使用的角度看，这套结构适合在中低速、轻载荷的工况下运行，转速一般不超过每分钟120转，输出端的载荷不超过50牛的时候，整套机构的使用寿命可以达到上万小时不需要大修。如果用在有粉尘的工况里，只需要在螺旋圆盘外侧加装一个薄钢板做的防尘罩，避免粉尘落入槽道加剧磨损就可以，不需要复杂的密封结构，维护起来十分方便。在建模过程中，需要先完成螺旋槽的扫描路径绘制，路径的螺旋线要和两端的过渡圆弧做曲率连续的约束，否则装配后做运动模拟的时候会出现销子跳动的问题，配合关系上要把曲柄销和螺旋槽设置为实体接触，才能真实模拟出运动过程中的受力和位移关系，验证设计的摆角和行程是否符合工况需求。
