链式交错编织金属防护栅栏结构设计

这类链式编织金属栅栏在工业厂区周界隔离、设备安全防护、市政围挡、场地分区隔断场景中应用极广，和焊接式网栏相比，其网面具备一定的弹性形变能力，受外力冲击时能通过金属丝的交错位移卸力，不会像焊接网那样在焊点位置出现应力集中断裂的问题，后期维护更换局部构件的成本也更低。从实际使用需求出发，设计时首先要匹配安装场景的防护等级要求，比如用于高速路侧防护的栅栏，金属丝直径要匹配抗风载、抗冲击的力学要求，网孔的对角线尺寸要避免人员肢体误入，同时兼顾通透视野，减少风阻对整体安装结构的载荷；如果用于车间内部设备防护，网孔尺寸要根据设备运动部件的运动范围调整，保证足够的安全距离，同时网面边缘的固定结构要适配现有设备机架的安装孔位，不需要额外做大规模的机架改造。

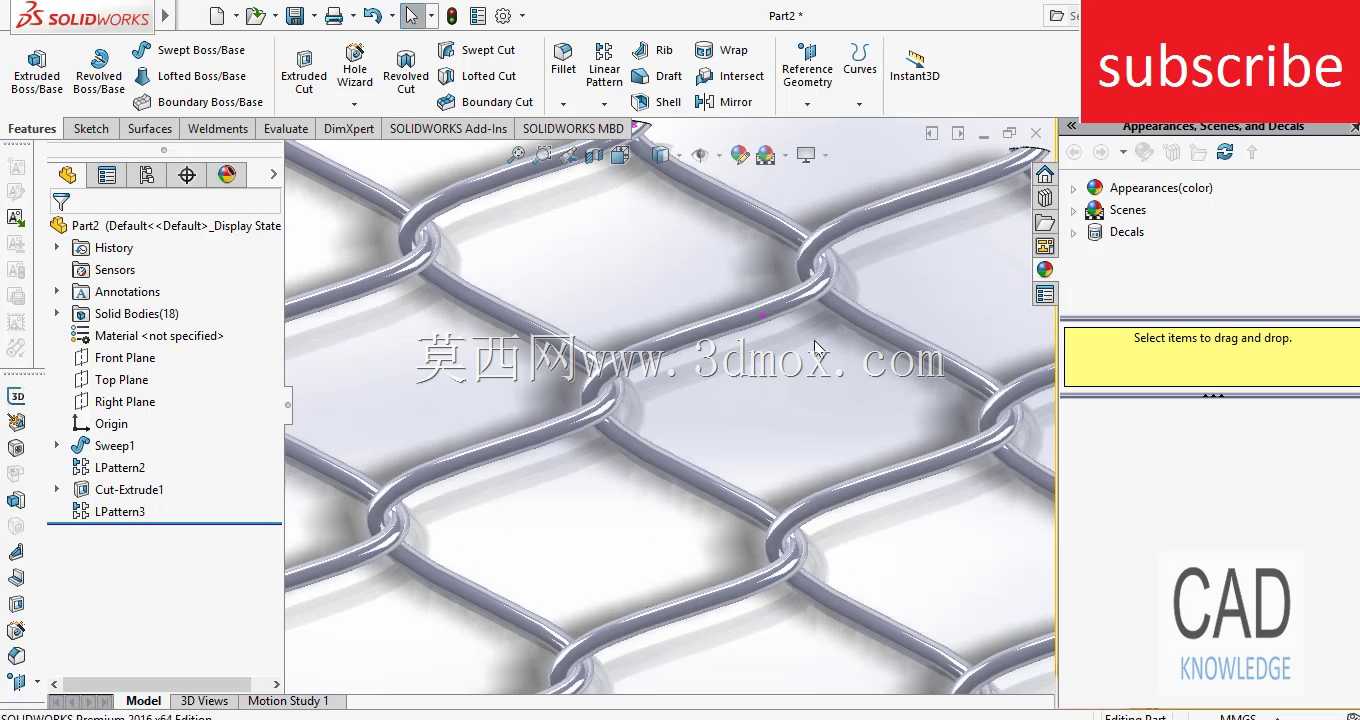

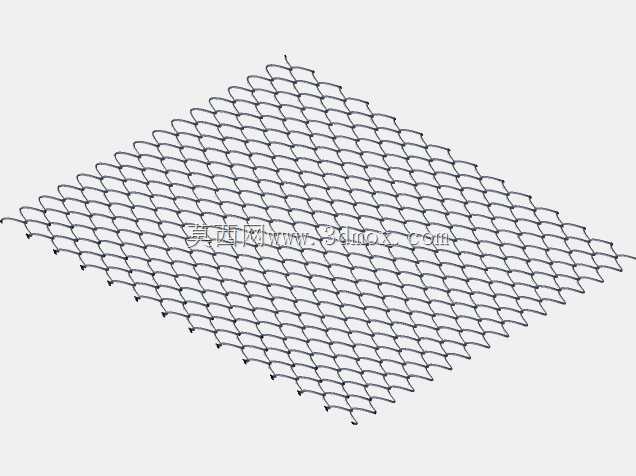

建模过程中没有采用逐根绘制金属丝再装配的低效方式，而是先确定单根金属丝的空间螺旋轨迹，这里要注意相邻两根金属丝的螺旋旋向相反，交错扣合的位置要保证相切约束，避免出现实体干涉，同时要预留金属丝本身的直径公差，实际生产中冷拔钢丝的直径会有上下偏差，建模时的扣合间隙要匹配公差带，防止生产装配时出现卡滞。完成单组交错扣合的单元结构后，通过线性阵列生成整体网面，阵列的间距要和螺旋节距严格匹配，不然会出现相邻单元错位、网面凹凸不平的问题。网面边缘的收边结构是设计重点，实际使用中如果直接将编织金属丝截断作为边缘，金属丝的端头容易在外力作用下松脱散架，所以边缘要采用折边压合或者配套边框固定的结构，边框的型材截面要根据网面整体尺寸选择，大尺寸的周界栅栏要采用加厚的矩形钢管边框，小尺寸的设备防护网可以采用成型角钢或者定制冲压边框，边框上的安装孔位要按照标准安装间距排布，适配常规的膨胀螺栓、抱箍固定件的尺寸要求。

从安装边界来看，单片栅栏的宽度要匹配现场立柱的安装间距，常规厂区周界防护的立柱间距多为2米到3米，单片网面的宽度要比立柱间距小10到15毫米，预留安装调整的间隙，网面的高度要根据防护要求确定，人员隔离场景下高度不低于1.8米，设备周边防护的高度要覆盖运动部件的最高运动位置，同时底部距离地面的间隙要控制在要求范围内，防止杂物或者小动物从底部钻入。网面的金属丝弯折半径要和材料的屈服强度匹配，冷拔低碳钢丝的弯折半径过小会出现弯折处应力集中，长期使用后容易断裂，弯折半径过大则会导致相邻金属丝扣合不紧密，网面容易出现松动移位。另外在设计时还要考虑表面处理的工艺余量，这类金属栅栏一般会做热镀锌或者喷塑处理，镀层和塑层的厚度大概在0.1到0.3毫米之间，建模时的配合间隙要把这部分厚度考虑进去，避免表面处理后出现装配困难的问题。

实际工程应用中，这类栅栏的固定方式分为两类，一类是永久固定，通过膨胀螺栓将立柱固定在混凝土基础上，网面和立柱之间用防盗螺栓连接，防止无关人员随意拆卸；另一类是临时可移动防护，网面底部配套可移动配重底座，不需要做地面基础施工，适合临时施工区域、展会分区这类需要频繁调整防护位置的场景。设计可移动款式时，要注意网面整体的重心位置，配重底座的重量要匹配网面的高度和宽度，保证受一般外力碰撞时不会倾覆。网面的张紧度也是设计时需要考量的点，编织完成的网面安装到边框上时，要通过边框的拉紧结构给网面施加一定的预紧力，避免网面松弛下垂，预紧力的大小要根据金属丝的直径调整，直径越细的金属丝预紧力越小，防止拉断金属丝，直径较粗的金属丝可以适当加大预紧力，保证网面的平整挺括。
