麦克纳姆轮全向移动轮组结构设计

项目分类:通用机械零部件 发布时间:2021-11-01 ID:351276
  • 麦克纳姆轮全向移动轮组结构设计

  这款轮组是全向移动设备的核心行走部件,目前在仓储AGV、智能巡检机器人、重载转运平台、特种作业移动设备上应用极为广泛,区别于传统差速轮、舵轮的移动逻辑,它不需要额外设置转向机构,仅通过不同轮组的转速差与转向组合,就能实现整车在平面内任意方向的移动,包括横向平移、零半径回转、斜向行进等传统轮组无法完成的动作,在狭窄通道作业、空间受限的工位转运场景下,能大幅缩减设备的回转空间需求,提升场地利用率。

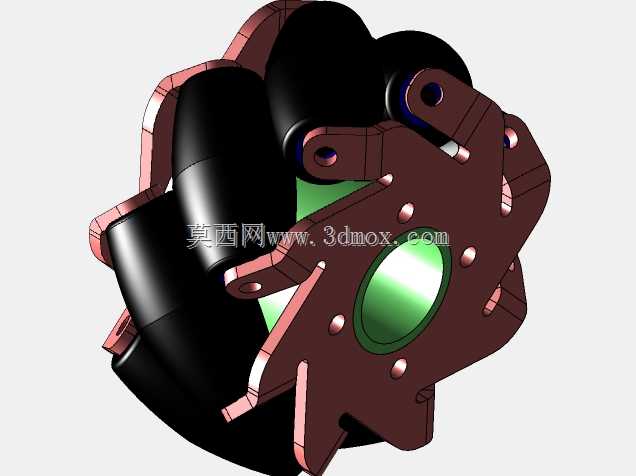

  从结构设计逻辑来看,整个轮组以轮毂作为核心承载基体,周向均匀分布的鼓形辊子是实现全向移动的关键,每个辊子的轴线与轮毂主轴线呈45度夹角布置,辊子外层包覆高摩擦系数的橡胶材质,既保证与地面接触时的足够附着力,也能通过橡胶的微量形变缓冲路面不平整带来的冲击,避免硬接触导致的轮组跳动。轮毂本体采用分体式拼接结构,通过周向均布的紧固件将辊子安装支架与轮毂主体锁紧,这种设计的优势在于单个辊子出现磨损时,不需要拆解整个轮组,仅需拆卸对应位置的紧固件即可更换损耗件,大幅降低后期运维的拆装工作量。

  设计过程中需要重点考量几个核心边界:首先是安装接口的匹配性,轮组中心的通孔为动力输入轴安装位,孔内预留键槽结构,与驱动电机输出轴通过平键传递扭矩,安装时需要保证轮组端面与电机安装法兰的平行度,避免运转过程中出现偏摆导致辊子受力不均、异常磨损;其次是轮组的外轮廓尺寸边界,周向突出的辊子外沿构成轮组的最大回转直径,在做整车布局时,需要在轮组周边预留足够的安全间隙,避免设备行进过程中轮组与车架、周边防护结构发生剐蹭,尤其是辊子随轮毂转动到上下极限位置时,外沿的突出量需要纳入整车宽度、高度的尺寸校核中。

  辊子的排布采用左右旋向交错的方式,相邻辊子的倾斜方向相反,保证轮组在任意转动角度下,始终有至少三个辊子与地面保持接触,避免行进过程中出现悬空、颠簸的问题,同时这种交错排布能让轮组在承受垂向载荷时,受力均匀分散到多个辊子与轮毂支架上,避免单个位置应力集中导致结构失效。在承载能力设计上,轮毂支架的厚度、紧固件的选型都需要匹配整车的额定载荷,重载场景下还需要在辊子内部加装滚动轴承,降低辊子自转时的摩擦阻力,减少动力损耗,同时提升辊子的径向承载能力。

  实际应用选型时,需要根据设备的自重、最大行进速度、作业地面的平整度来匹配对应尺寸的轮组,地面存在焊缝、微小凸起的场景下,需要选择辊子直径更大、橡胶层更厚的型号,提升轮组的越障能力与缓冲性能;洁净车间作业的场景下,辊子橡胶需要选用不发尘的聚氨酯材质,避免对作业环境造成污染。轮组的安装高度直接决定了整车的底盘离地间隙,设计时需要平衡离地间隙与整车重心高度的关系,既要保证足够的越障能力,也要避免重心过高导致设备行进时侧翻。

  在三维建模过程中,需要重点还原辊子的鼓形轮廓、安装支架的折弯角度、轮毂上的安装孔位分布,尤其是辊子与支架之间的转动配合间隙,需要预留合理的公差范围,既不能间隙过大导致辊子晃动,也不能间隙过小导致装配卡滞。整个轮组的装配关系需要完全还原实际装配逻辑,保证后续做运动仿真时,能准确模拟轮组转动时辊子的自转状态,以及不同转速组合下的整车移动轨迹,为后续的整车电控调试提供准确的结构参考。
