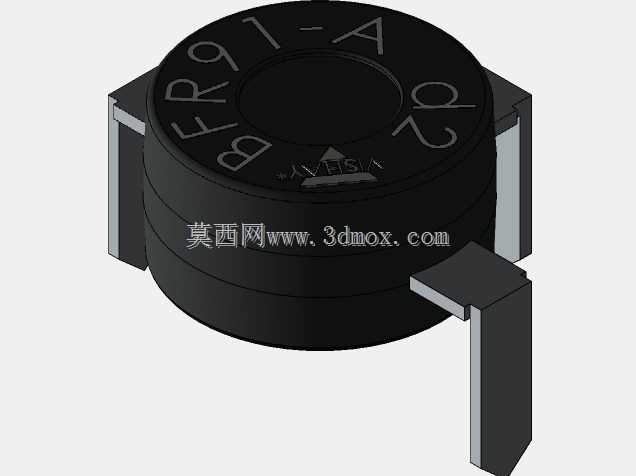

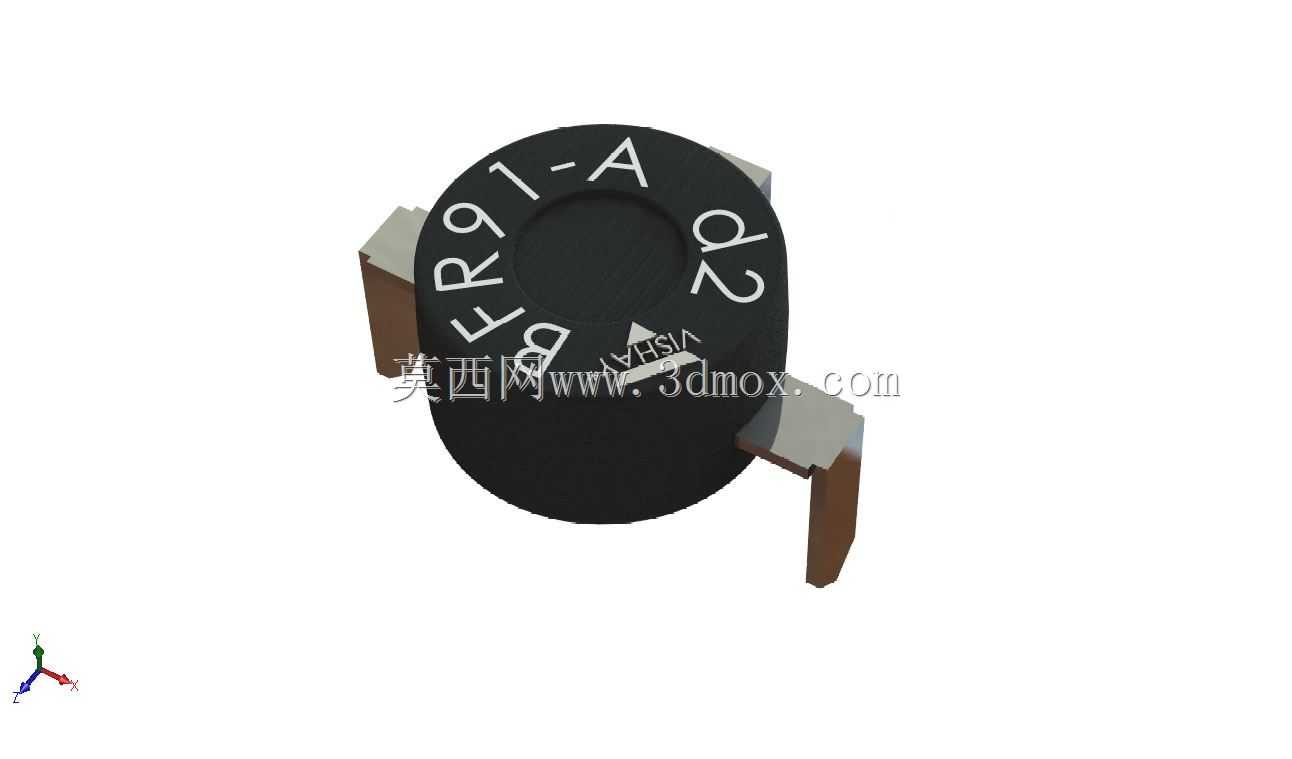

NPN型双极晶体管BFR91-A结构设计

　　在高频信号处理电路的硬件开发环节，小功率双极晶体管的选型与结构适配直接决定了射频前端、小信号放大模块的工作稳定性，BFR91-A作为NPN构型的双极晶体管，常被应用在VHF/UHF频段的低噪声放大、本地振荡电路当中，这类器件的三维结构建模，需要兼顾半导体封装的实际安装尺寸、引脚成型公差以及与PCB板的焊接适配边界，不能只做外观层面的曲面堆砌。

　　从实际电路应用场景来看，这类高频晶体管大多部署在通信接收设备、无线数传模块、射频测试仪器的前端信号链路里，工作时需要处理毫伏级的微弱输入信号，因此自身的结构设计除了要满足半导体芯片的封装保护要求，还要尽可能降低引脚寄生参数对高频信号的衰减影响。建模过程中首先要还原的是器件的本体塑封结构，SOT-23类小型封装的本体轮廓需要严格匹配实际量产器件的外形公差，塑封本体的拔模斜度、顶面标识区域的凹陷深度都要符合实际注塑成型的工艺特征，不能做成完全规整的直角方块，否则在后续做整机结构装配干涉检查时，会出现和周边屏蔽罩、贴片电容的间隙计算偏差。

　　引脚部分的设计是这类分立器件建模的核心，三个引脚的成型角度、伸出长度、引脚厚度以及引脚间距都要严格对应焊接工艺的要求，引脚末端的焊盘接触区域要做平整化处理，同时要还原引脚弯折处的圆角特征，避免建模时出现直角弯折导致的应力集中误判——实际生产中引脚弯折处如果存在锐角，在波峰焊或者回流焊的温度冲击下，很容易出现引脚断裂的失效问题，建模时保留这个工艺圆角，也能帮助PCB设计人员在做器件封装库的时候，准确设置引脚的焊盘长度与钢网开口尺寸。

　　很多新手工程师在做这类电子元器件建模的时候，容易忽略器件的安装高度边界，BFR91-A这类小型晶体管的塑封本体顶面到PCB板面的高度，直接决定了上方屏蔽罩的内腔设计高度，如果建模时把本体高度做高了0.3mm，就可能导致屏蔽罩装配时压碰器件本体，造成器件损坏或者电路短路；如果做低了，又会让屏蔽罩和器件之间的间隙过大，降低高频信号的屏蔽效果。建模时还要考虑器件的极性标识特征，本体上的切角、圆点标识位置要和实际器件完全一致，避免在后续装配指导文件生成时，出现极性标注错误，导致生产时器件焊反，直接造成整块电路板的功能失效。

　　从结构设计思路上来说，这类半导体器件的建模不需要做内部晶圆级的细节还原，毕竟结构设计环节的核心需求是完成整机的装配干涉检查、布局合理性验证，因此建模的精度只要控制在0.05mm的公差范围内，就能满足绝大多数通信类硬件产品的结构设计要求。同时要注意塑封本体的表面纹理处理，实际量产的塑封器件表面是细微的磨砂质感，不需要做高光镜面的外观设置，这样在生成工程渲染图、装配示意图的时候，能更贴近实际物料的视觉效果，方便生产一线的操作人员快速识别对应物料。

　　在做电路模块的堆叠设计时，这类小功率晶体管的周边通常会布置贴片电阻、电容以及微带传输线，准确的三维模型能帮助结构工程师提前预判器件和周边走线、元器件的安全间隙，尤其是在高密度布局的射频模块里，0.1mm的间隙偏差都可能导致信号串扰或者焊接连锡问题。另外，建模时还原引脚的可变形范围也很重要，实际手工焊接或者返修过程中，引脚可能会出现轻微的形变，模型里预留出引脚的合理形变空间参考，能帮助工艺人员制定更合理的返修操作规范，避免返修时过度弯折引脚导致器件内部键合丝断裂。

　　不同于大型机械结构件的建模，这类微型电子元器件的三维设计更考验对细节公差的把控，每一个尺寸的设定都要对应实际生产、装配、焊接环节的工艺要求，不能仅凭外观照片随意估算尺寸。比如引脚的宽度尺寸，如果建模时比实际物料宽了0.1mm，在做高密度PCB布局的时候，就可能出现引脚和相邻走线的安全距离不足，导致电路板生产时出现耐压不合格的问题；如果引脚宽度做窄了，又会在做焊接仿真的时候，出现焊锡量计算偏差，无法准确评估虚焊、桥接的风险。

　　整体来看，BFR91-A这类高频双极晶体管的三维模型，核心价值是为硬件结构设计、PCB布局、生产工艺制定提供准确的尺寸参考，建模过程中不需要追求华而不实的内部细节，而是要把所有和装配、焊接、干涉检查相关的外部尺寸、工艺特征做准确，让模型能真正融入到整个产品的设计流程里，而不是仅仅作为一个外观展示的素材。
