环形轨道式斯特林发动机结构设计

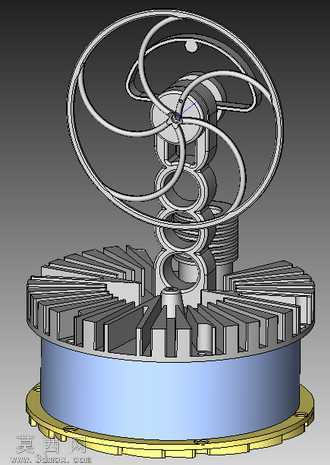

本作品为环形轨道式斯特林发动机的三维建模设计，整体采用三维机械设计软件完成全参数化建模，建模过程严格遵循机械设计公差配合规范，对每一个零部件的尺寸参数、装配约束关系都进行了精准定义，确保模型可直接用于后续的结构验证、运动仿真以及3D打印试制。模型整体采用分层式结构布局，底部为带散热鳍片的气缸基座，基座外层设置密集的径向排布散热鳍片，采用高导热系数的金属材质模拟，通过渲染调整金属粗糙度与反光度，还原铝合金散热件的真实质感，基座底部设置金色定位安装法兰，法兰上预留均匀分布的安装定位孔，用于整机的固定安装。中部为核心的热交换与动力传动腔体，包含置换活塞、动力活塞、密封气腔等核心结构，建模时对活塞与气缸壁的配合间隙、密封件的安装槽位都做了精细化还原，气缸壁采用半透明磨砂金属材质渲染，可直观展示内部活塞的运动行程与腔体容积变化。上部为独创的环形螺旋轨道传动机构，替代传统斯特林发动机的曲柄连杆结构，多层同心环形轨道通过螺旋过渡段平滑连接，轨道表面做抛光金属材质处理，搭配传动滑块、连接摆臂等部件，可将活塞的往复直线运动转化为旋转动力输出，轨道的曲率参数经过反复调整，确保传动过程无卡滞、动力输出平顺。整体渲染采用工业级产品渲染参数，设置多组柔光光源，突出金属部件的轮廓层次感与材质质感，背景采用深灰色渐变，弱化环境干扰，让整机结构的视觉焦点集中在环形轨道与散热结构上。设计过程中优先考虑结构的可加工性与装配合理性，所有零部件均采用常规机械加工可实现的结构，无特殊异形难加工结构，同时通过环形轨道的创新设计，大幅缩小了传统斯特林发动机的轴向尺寸，提升了整机的结构紧凑度，可用于教学演示、微型动力装置开发以及外燃机技术原理验证等场景。
