桌面式斯特林动力装置结构设计

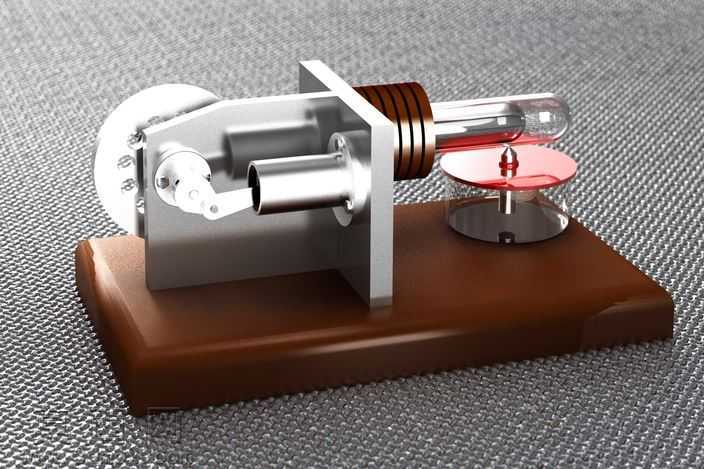

本作品为桌面展示级斯特林动力装置三维建模设计，建模过程中严格遵循斯特林循环的工作原理进行结构还原，首先完成整体装配基准的搭建，以实木质感的安装底座作为所有零部件的装配承载基体，定位精度控制在合理公差范围内，保证后续运动构件的运行顺畅。动力缸与置换缸部分采用金属抛光质感的材质设定，还原金属加工后的高反光镜面效果，缸体壁厚、连接法兰的安装孔位均按照实际可加工的尺寸进行建模，避免出现薄壁失真、孔位错位的问题。传动机构部分完整还原了曲柄连杆、飞轮、连接摇臂的运动配合关系，建模时对运动副的间隙进行了合理预留，既保证结构装配的严谨性，也能直观展示动力从缸体活塞输出后，通过曲柄结构转化为飞轮旋转运动的完整传动路径。加热端与冷却端的结构做了清晰区分，冷却端配置了红色的散热圆盘结构，加热端的玻璃置换缸采用透明玻璃材质，设置了符合物理规律的折射与反射参数，能够清晰展示内部置换活塞的运动状态。整体渲染阶段采用了织物纹理的背景衬托，打光采用柔和的侧方主光搭配补光的方案，突出金属部件的高光质感与木质底座的温润哑光质感，所有零部件的倒角、边缘细节都做了精细化处理，避免出现尖锐生硬的建模棱角，让整体模型兼具原理展示价值与精致的视觉表现效果。设计过程中优先考虑结构的可动性展示需求，对各个运动部件的运动行程做了限位校验，确保在模拟运行时不会出现构件干涉、行程超差的问题，同时兼顾桌面展示装置的小巧精致属性，整体尺寸比例协调，各部件的视觉重量感平衡，既能够清晰展示斯特林发动机的核心工作原理，也具备作为机械展示摆件的精致外观表现。
