爪式嵌合传动离合器结构设计

这类爪式嵌合结构的离合器，在中小扭矩的定轴传动场景里应用十分普遍，常见于小型机床进给箱、农用机械动力切换单元、轻工包装设备的传动链路中，核心作用是在主轴不停止转动的工况下，实现两段传动链路的刚性接合与脱开，传递的扭矩不存在滑差，传动比完全恒定，相比摩擦式离合器不会出现打滑发热的问题，适合对传动精度有要求、转速差不大的接合场景。

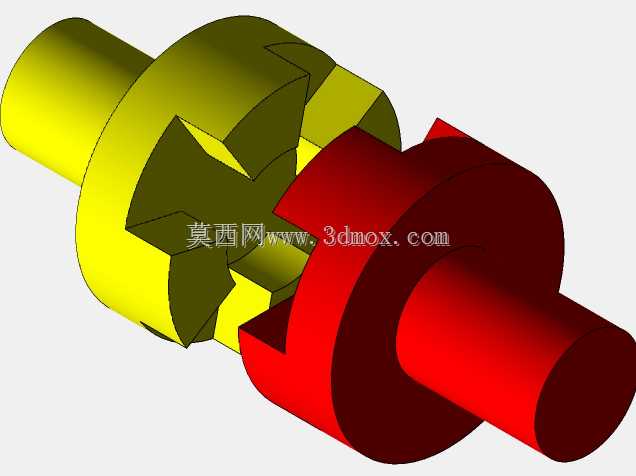

从实际使用的功能特性来看，该结构依靠两个端面上的凸爪相互嵌合来传递扭矩，接合时两个半体的凸爪完全卡入对应凹槽，周向不存在相对转动的间隙，能精准传递设定的扭矩，不会出现摩擦传动的丢转问题；脱开时只需要沿轴向移动其中一个半离合器，让凸爪完全脱离凹槽，就能彻底切断动力传递，操作行程短，响应速度快。结构上没有易损的摩擦片、压紧弹簧等易耗件，日常维护量极低，只要啮合齿面的硬度满足设计要求，长期使用也不会出现过度磨损导致的传动失效。

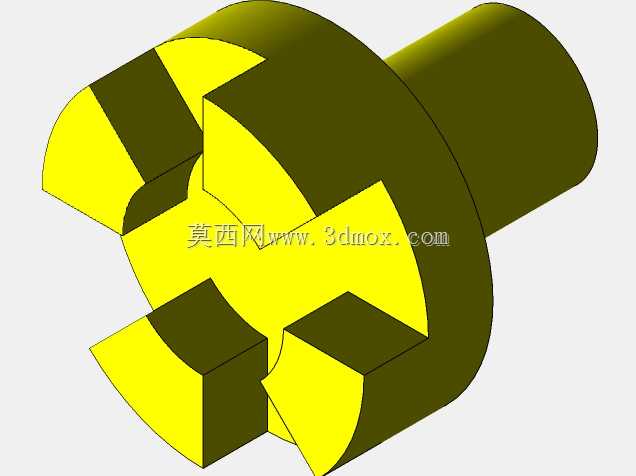

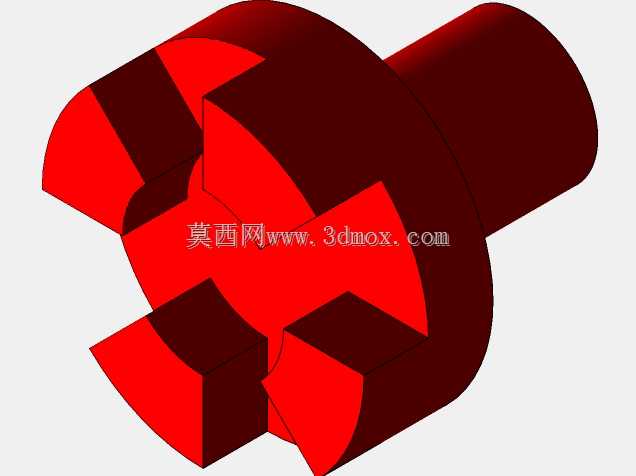

设计这类离合器结构的时候，首先要匹配传动链路的额定扭矩来确定凸爪的数量与单个爪的承载截面，常规中小扭矩场景下多采用3个对称分布的凸爪，既保证足够的承载能力，也能降低接合时的对中难度，避免多爪结构容易出现的卡滞问题。凸爪的啮合面会设计微小的导向斜角，方便两个半体在存在微小转速差的时候能顺利滑入嵌合，斜角角度一般控制在3到5度，角度过大容易在传动时出现自动脱开的问题，角度过小则会提升接合的对中难度。两个半离合器的轴孔要根据对接轴的公差做适配设计，主动端一般采用过盈配合加键连接固定在主动轴上，从动端采用间隙配合加导向键连接，保证从动端半体能沿轴向顺畅滑动，不会出现卡滞。

安装边界上，这类离合器的径向尺寸要匹配安装位置的腔体空间，凸爪的外径不能超过腔体内壁的最小回转半径，避免转动时出现剐蹭；轴向的安装尺寸要预留足够的滑动行程，保证脱开状态下两个半体的凸爪完全脱离，不存在残留的接触摩擦，接合状态下凸爪的啮合深度要达到设计值的80%以上，避免接触面积不足导致齿面压溃。轴端的固定结构要考虑滑动半体的轴向限位，脱开位置要设置挡圈或者限位台阶，防止滑动半体滑移超程从轴上脱落，接合位置也要设置定位结构，保证传动过程中不会因为轴向窜动导致意外脱开。

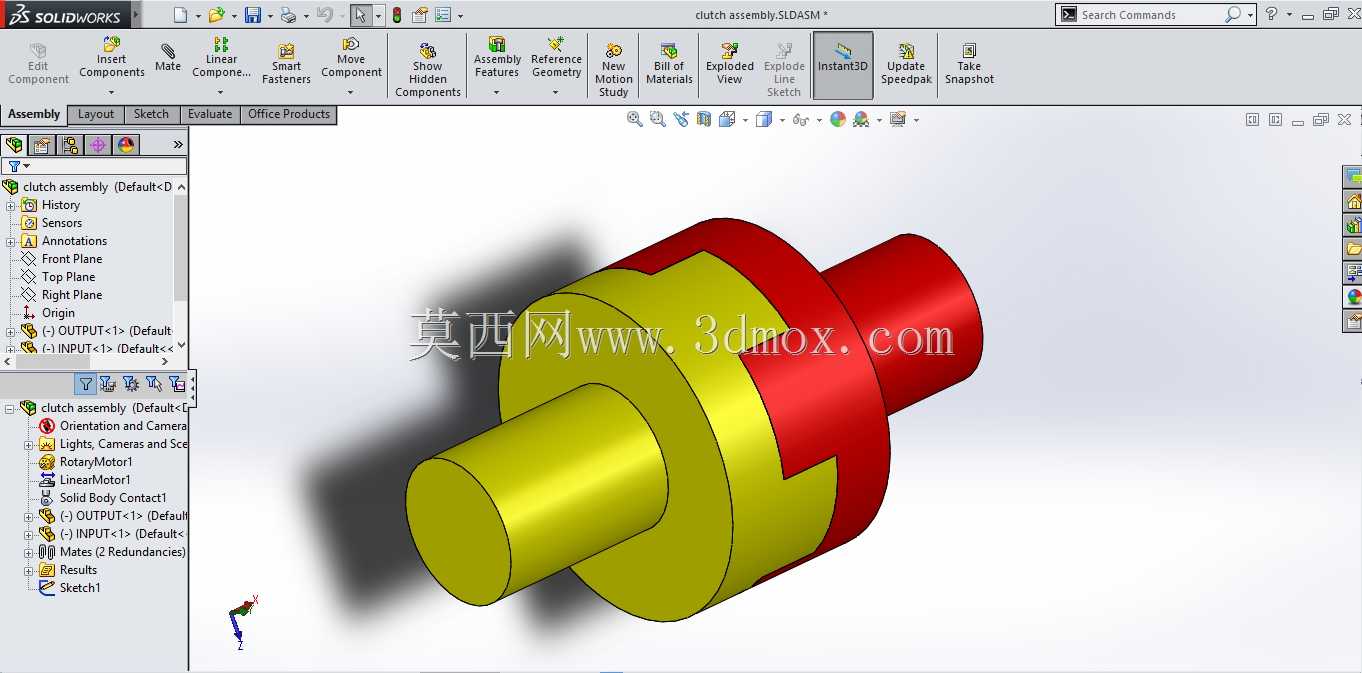

建模过程中要重点关注啮合面的配合公差，凸爪与凹槽的周向间隙要控制在合理范围，间隙过大会导致启动、换向时出现明显的冲击噪音，间隙过小则会提升加工与装配的难度，容易出现装配卡滞的问题。同时要做运动干涉检查，模拟轴向滑动接合、脱开的全行程，确认两个半体在运动过程中不存在结构干涉，转动过程中外圆、凸爪部分和周边的固定结构也不存在剐蹭。另外要考虑齿面的受力情况，在额定扭矩载荷下，凸爪根部的应力要低于材料的许用应力，避免长期负载下出现爪部断裂的失效问题。
