非圆传动椭圆齿轮啮合结构设计

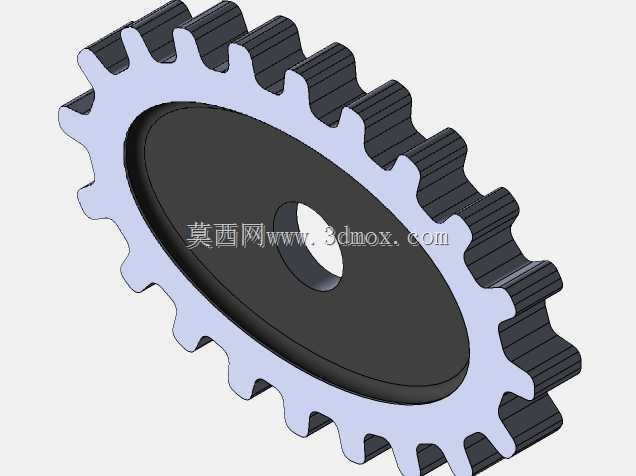

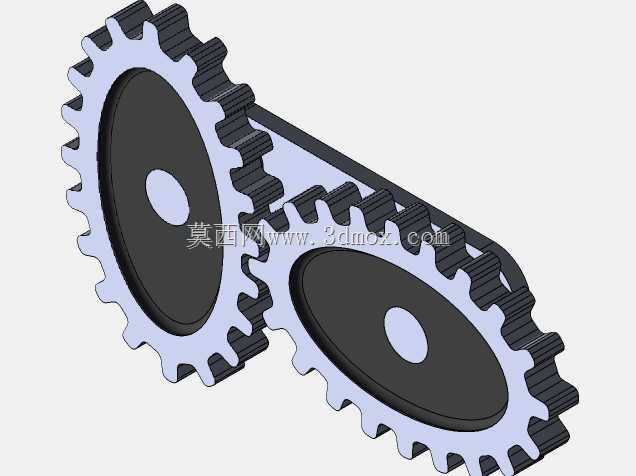

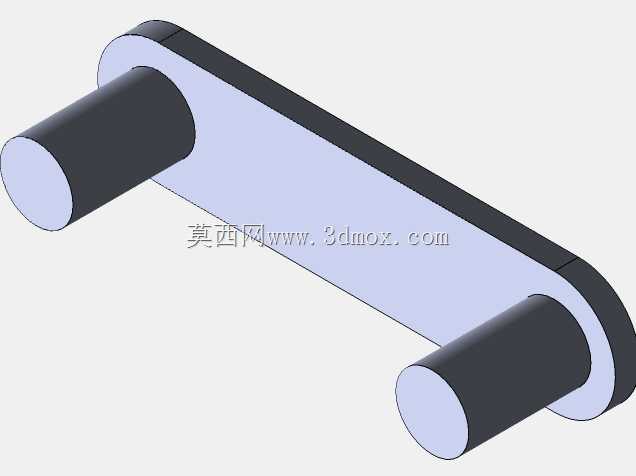

在轻工包装、纺织送经、精密计量泵这类需要实现周期性变速传动的工位上，普通圆齿轮定传动比的特性很难匹配工位的变速需求，椭圆齿轮作为非圆齿轮里应用最成熟的结构，能在两轴中心距固定的前提下，实现主动轮匀速转动时从动轮按椭圆轨迹对应的变速规律输出，刚好适配这类需要周期性改变输出转速的传动场景。这套啮合结构的设计核心，是先确定两个椭圆齿轮的节曲线参数，两个齿轮采用相同的椭圆参数作为节曲线，安装时以各自椭圆的一个焦点作为回转中心，保证两回转中心的距离等于椭圆长轴长度，这样啮合过程中两节曲线能始终保持纯滚动，不会出现传动卡滞或者侧隙突变的问题。齿形的生成是沿着节曲线的法线方向，按照标准渐开线齿形的参数逐点排布，每个轮齿的齿厚、齿高都和对应位置的节曲线曲率匹配，避免啮合过程中出现齿顶干涉或者根切问题，两个齿轮的齿数完全一致，保证传动周期和椭圆转动周期匹配，输出转速的变化规律完全贴合椭圆极径的变化比值。从安装边界来看，这套齿轮副的中心距是固定值，等于单只椭圆齿轮的长轴尺寸，安装时需要保证两个齿轮的回转轴线平行，端面的跳动公差控制在普通圆柱齿轮的同级精度范围内，轴向定位的台阶尺寸要贴合齿轮轮毂的宽度，避免运转过程中出现轴向窜动影响啮合精度。齿轮的轮毂部分设计有标准的安装孔和键槽，能直接和对应直径的传动轴配合，不需要额外做转接结构，轮缘部分的厚度按照传动扭矩的大小做了等强度优化，在保证齿根强度的前提下尽可能减少转动惯量，适合中低速的周期性变速传动场景。实际应用中，这类椭圆齿轮副常被用在包装机的送膜工位，通过从动轮的周期性快慢变化，让送膜速度和包装工位的牵引速度匹配，避免包装膜出现拉扯变形或者松垮下垂的问题；也会用在精密计量泵的传动端，通过转速的周期性变化让泵的输出流量按照预设规律脉动，满足高精度流体计量的需求。设计过程中需要重点校验节曲线的封闭性，保证齿轮转过整数圈之后节曲线能首尾衔接，不会出现传动错位，同时要校验啮合过程中的最小侧隙，避免因为加工误差导致轮齿卡死，齿面的接触强度按照接触应力的最大值做校核，因为椭圆齿轮在短轴啮合位置的时候接触应力最大，这个位置的齿面强度满足要求的话，整个传动周期的强度都能达标。和凸轮连杆机构实现的变速传动相比，椭圆齿轮副的结构更紧凑，传动过程更平稳，没有连杆机构的往复惯性力，高速运转时的振动和噪音更小，而且传动规律完全由节曲线参数决定，一旦加工完成就能稳定输出预设的变速规律，不需要额外做调试维护。这套结构的外形轮廓是两个相互啮合的椭圆轮齿结构，最大外廓尺寸由椭圆的长轴和齿顶高共同决定，安装时只需要保证两轴的中心距精度和轴线平行度，就能实现稳定的非匀速传动，不需要额外添加张紧或者补偿结构，整体的装配难度和普通圆柱齿轮相当，适合在各类需要周期性变速输出的机械传动工位上替换传统的凸轮连杆机构，提升设备的传动稳定性和使用寿命。
