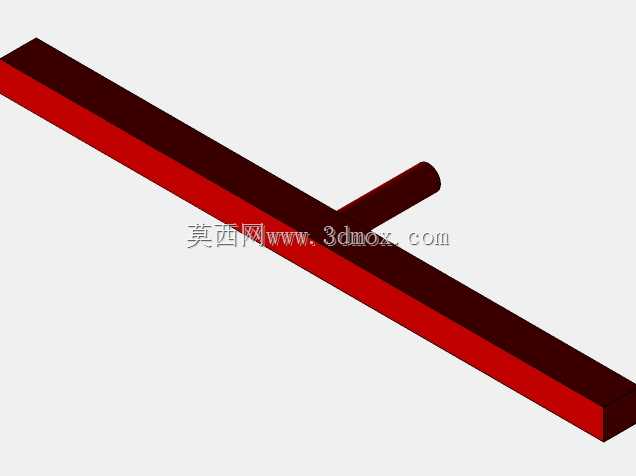

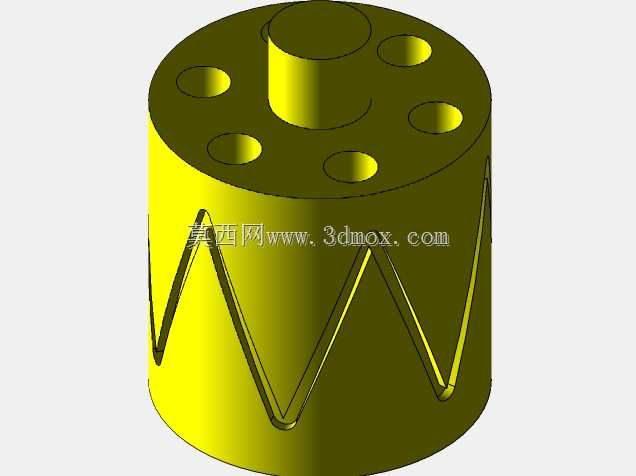

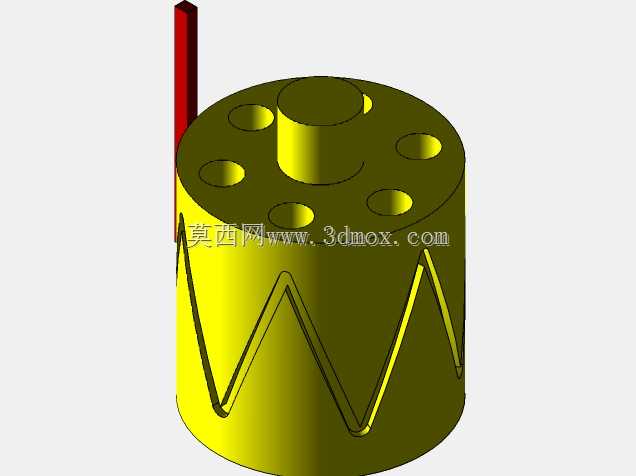

在自动化装配、轻工包装、小型专用机床的进给单元里,经常需要把连续的旋转输入转化为规律可控的直线往复输出,这类场景下筒形凸轮的应用占比不低——相比盘形凸轮,它的凸轮轮廓加工在圆柱外表面,从动件的接触行程更长,同等外径下能实现更大的升程,同时整体结构更紧凑,径向占用空间更小,很适合安装在设备内部空间局促的工位上。这款筒形凸轮的设计核心,是通过圆柱面上加工的闭合波浪形凹槽,和配套的圆柱销式从动件配合,当凸轮绕自身中心轴做连续回转时,嵌入凹槽的从动销会被槽壁推动,沿着平行于凸轮轴线的方向做往复直线运动,不需要额外的回程弹簧等辅助复位结构,依靠凹槽的双侧轮廓就能实现双向的运动约束,传动过程中不存在回程间隙,运动的重复定位精度更稳定。从结构设计的细节来看,凸轮主体采用圆柱基体,上端面预留了多个沿圆周均布的安装孔,中心位置设置了定位凸台,用来和驱动轴的轴端配合定位,安装时可以通过端面的孔位用紧固件和驱动轴的连接法兰锁紧,保证凸轮和驱动轴的同轴度,避免高速回转时出现动不平衡的问题。凸轮外圆柱面的凹槽截面采用矩形设计,和从动销的接触为线接触,加工时可以通过三轴铣床加装分度头完成轮廓铣削,不需要复杂的五轴加工设备,加工成本可控,后期如果凹槽出现磨损,也可以通过补焊后重新铣削轮廓的方式修复,维护难度较低。这款机构的行程调节逻辑也很清晰,不需要更换凸轮本体,只需要调整圆柱面上凹槽的螺旋升角、波浪形轮廓的波数,就能改变从动件的往复行程和单位回转周期内的往复次数:比如增加凹槽的波数,在凸轮每转一圈的过程中,从动件就能完成更多次的往复动作,适合高频短行程的分拣、送料工位;如果减小凹槽的螺旋升角,就能降低从动件的运动速度,增大输出推力,适合需要大推程、低速进给的压装、裁切工位。从安装边界来看,这款凸轮的径向尺寸主要由圆柱基体的外径决定,轴向尺寸需要预留出从动件的运动行程余量,安装时要保证从动件的导向轴线和凸轮的回转轴线严格平行,否则会出现从动销卡滞、凹槽侧壁异常磨损的问题;从动销和导向套之间建议采用自润滑铜套配合,减少往复运动的摩擦阻力,同时要预留定期加注润滑脂的空间,避免高速运动时凹槽和销子出现干摩擦。在实际设备选型应用中,这类筒形凸轮常被用在小型自动送料机构、笔类产品的装配工位、线束端子压接设备的进给单元里,相比曲柄滑块机构,它的运动规律可以通过凹槽轮廓任意设计,能实现匀速进给、末端停留、快速回程等特殊的运动曲线,不需要搭配复杂的连杆组合,整体装配后的累积误差更小,设备运行时的噪音也更低。设计建模过程中,需要重点注意凹槽轮廓的平滑过渡,在波峰波谷的位置不能出现曲率突变,否则从动件运动到该位置时会产生刚性冲击,长期运行会导致从动销断裂、凸轮轮廓崩损;同时要校核凹槽侧壁的接触强度,根据从动端的负载大小调整凹槽的深度,避免负载过大时销子从凹槽中脱出。另外,凸轮上端面的安装孔位置要和常用的驱动轴法兰孔位匹配,中心定位凸台的公差建议采用h7级配合,保证安装后的同轴度误差控制在0.02mm以内,减少高速回转时的振动。
- 上一篇:可调曲柄长度传动机构结构设计
- 下一篇:爪式嵌合传动离合器结构设计
- 全部评论(0)
- 模板大小: 776.72 KB
- 售价:5金币
- 下载次数: 57
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 通用机械零部件
