15R2W直插式电阻三维结构设计

　　和行业通用的2W直插碳膜电阻的安装孔位完全匹配，本体的圆柱直径、引脚线径、引脚伸出本体的长度都按照实物等比例还原，导入装配环境后可以直接用来校验PCB上的安装孔位间距是否合理，也能提前核对电阻本体和周边低矮元件的安全间隙，避免因为元件尺寸预估不足导致的散热空间预留不够、装配后元件顶壳等问题。从功能特性来看，2W额定功率的15R电阻常被用在电路的限流、分压、负载模拟环节，比如小功率电源的输出限流、信号回路的分压采样、教学实验里的模拟负载搭建，这类电阻在工作时会产生一定热量，所以在整机结构设计时，除了要保证安装孔位匹配，还要给电阻本体周边预留足够的对流散热空间，不能紧贴塑料壳体或是其他不耐热的元件。在电子电路仿真验证、教学实验台搭建、消费电子样机试制的场景里，直插功率电阻是最常被用到的被动元件之一，这款15R阻值2W功率的电阻模型，完全参照Proteus元件库内的标准封装参数构建，可直接用于电路装配干涉检查、PCB布局适配验证、教学演示模型搭建等环节。做电路三维布局的时候，很多工程师容易忽略直插元件的安装边界，尤其是功率电阻因为需要预留散热空间，引脚跨距、本体直径、引脚伸出长度的参数偏差，很容易导致后期打样时元件和周边电容、接线端子产生干涉，或是引脚无法顺利插入PCB安装孔，拖慢样机试制进度。这款模型在构建时优先还原了元件的实际安装尺寸，终端引脚之间的跨距严格设定为18.46mm，

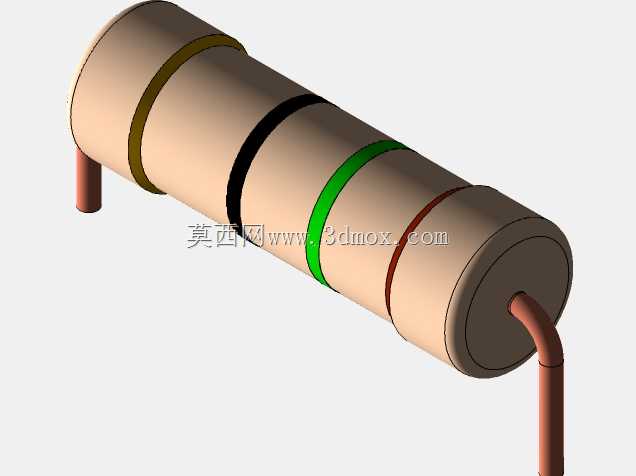

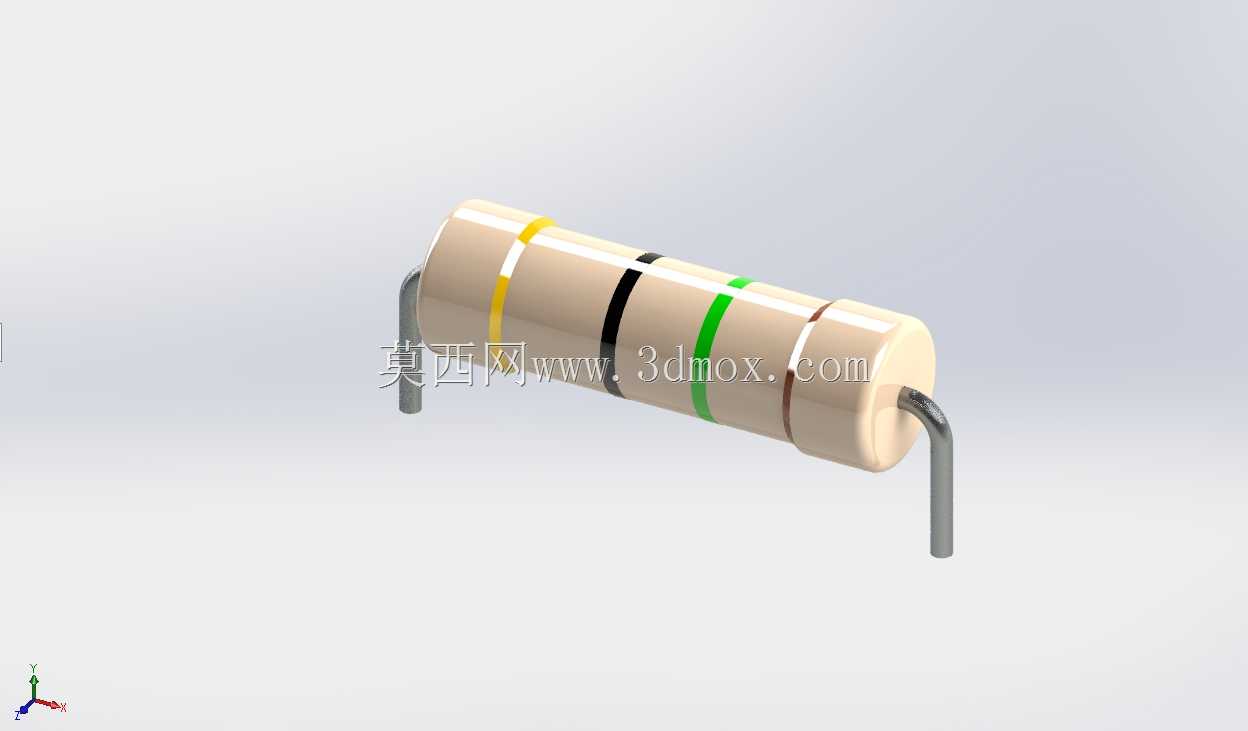

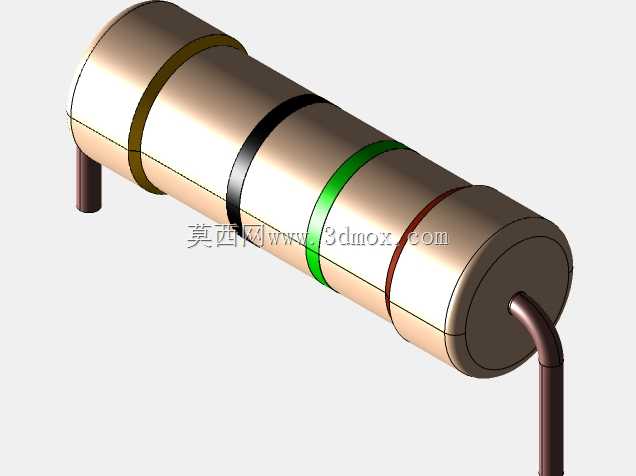

　　这款模型在建模时保留了电阻本体的完整圆柱外形、两端的金属帽结构、两根平行直插引脚的细节，没有做过度的简化处理，在做整机热仿真初步评估的时候，也能依托这个模型的外形尺寸划定发热区域，辅助判断散热通道是否顺畅。很多工程师在做Proteus电路仿真转实物样机的阶段，经常遇到软件里的元件封装和实际采购的实物尺寸存在偏差的问题，尤其是直插类元件，不同厂商的同规格电阻可能在本体长度、引脚粗细上有细微差异，这款模型参照的是行业内通用的主流2W直插电阻尺寸做的适配，覆盖了绝大多数市售同规格电阻的安装边界，用来做前期布局校验的时候，容错率更高，不会出现模型尺寸和实物偏差过大导致的布局失效。在设计思路上，这款模型没有添加多余的装饰性结构，

　　完全围绕工程应用的需求构建：引脚部分做了等径圆柱处理，和PCB安装孔的配合面还原准确，方便在装配环境里直接做孔位对齐校验；本体部分的圆柱面光滑平整，没有多余的纹理细节，既能保证文件体量轻便，不会拖慢大装配体的运行速度，又能准确反映元件的实际占用空间；两端的金属压帽结构做了区分，方便在装配时识别元件的安装方向，当然电阻本身无极性，这个结构更多是还原实物的外形特征，方便和其他类型的直插元件做区分。实际工程应用里，这类直插电阻除了用在常规的PCB板载安装场景，也会被用在面包板搭线实验、洞洞板焊接试制、教学演示模型的搭建里，这款模型的引脚长度按照常规剪脚后的焊接长度设定，既可以模拟板载焊接后的元件突出高度，也能适配面包板插接的深度需求，

　　不管是做整机的三维装配展示，还是做教学用的电路原理演示模型，都能直接调用。很多刚接触结构设计的工程师在做电子类产品的结构设计时，容易把电阻这类小元件的尺寸做的过于随意，要么引脚跨距不对插不进板子，要么本体直径做的太大挤占周边空间，用标准的元件模型做前期布局，能有效减少这类低级错误，缩短样机调试的周期。另外在做产品的BOM清单预搭建、装配工艺模拟的时候，这个模型也能辅助工艺人员判断电阻的焊接工位是否需要预留操作空间，引脚剪脚的长度是否符合工艺要求，因为模型的尺寸和实物一致，模拟出来的装配状态和实际生产时的状态偏差很小，能提前发现很多生产环节可能出现的问题。比如有些设计里电阻安装位置靠近PCB边缘，要是本体长度预估不足，焊接后电阻本体可能超出PCB板边，导致外壳装配时出现干涉，用这个模型提前做布局检查，就能在设计阶段调整元件位置，避免后期改板的麻烦。
