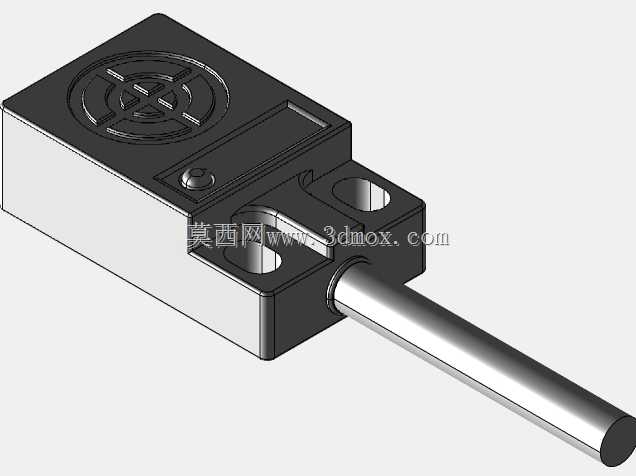

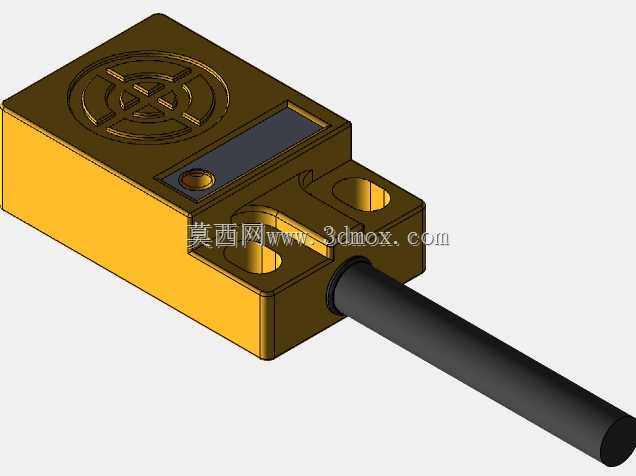

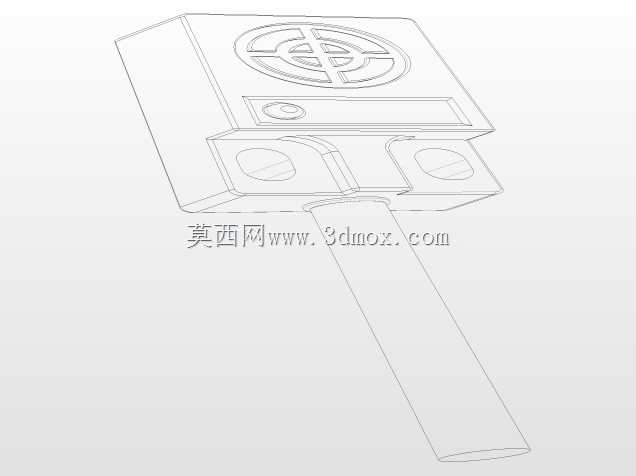

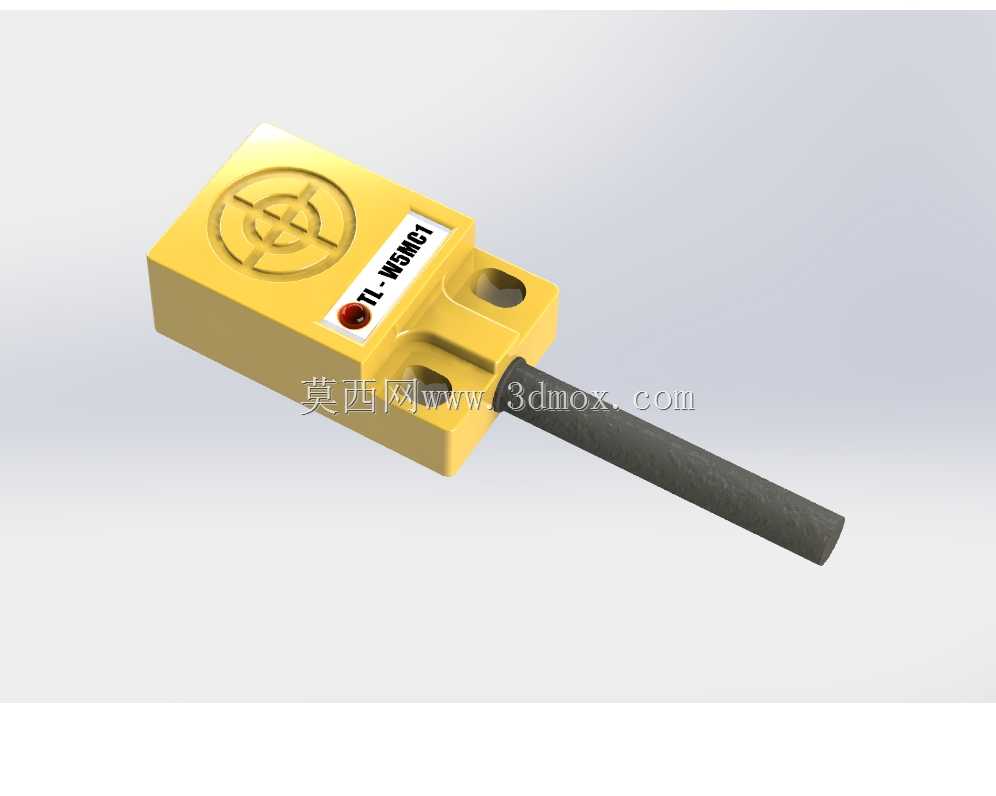

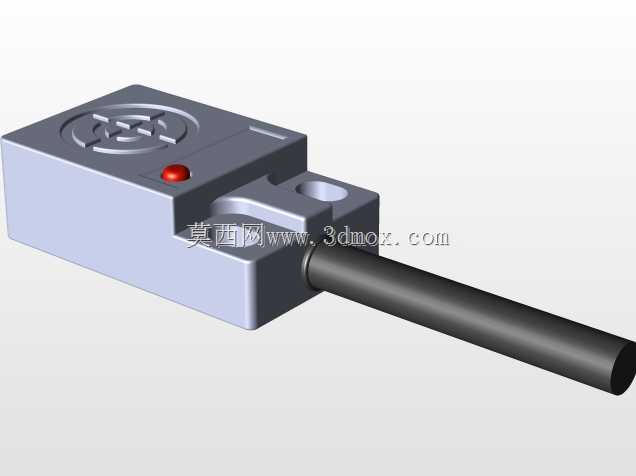

电感式方形接近开关TL-W5MC1结构模型

在自动化产线的工位定位、物料到位检测、设备行程限位场景里，这类方形电感式接近开关是出镜率极高的检测元件，不同于光电开关易受粉尘、油污干扰的特性，它依靠高频振荡电路的金属感应原理工作，只要检测面进入有效距离内的金属物体靠近，就会触发输出信号，完全不需要和被测件产生机械接触，能在切削液飞溅、金属碎屑较多的机加工工位长期稳定运行，不会因为机械碰撞出现触头磨损的问题。

做这个模型的时候，首先要还原的是它的安装适配性，这类方形开关的壳体采用标准的17mm宽度方型结构，壳体厚度控制在10mm左右，整体长度不含出线端为35mm，两侧预留的安装孔是标准M3螺丝通孔，孔中心距严格按照行业通用的25mm设计，不管是装在铝型材导轨的预留槽位，还是设备机架的焊接安装支架上，都能直接匹配现有安装孔位，不需要额外做转接件，这也是做选型建模时首先要卡准的尺寸边界——很多新手建模时容易忽略安装孔的中心距公差，导致模型导入装配体后和支架孔位对不上，实际装配时要重新扩孔，耽误现场调试进度。

从功能结构来看，模型还原了前端的感应面区域，这个区域是环氧树脂灌封的平整端面，和壳体的塑料外壳做了齐平处理，没有突出的结构，安装时不会因为工件剐蹭碰坏感应面；尾部的出线位置做了防弯折的锥度过渡结构，模拟实际产品的电缆护套结构，避免设备运行时电缆反复弯折出现线芯断裂的问题。建模时特意把壳体的边角做了R0.5的圆角处理，和实际注塑壳体的工艺特征一致，不会出现直角锐边的不符合工艺的结构。

实际应用中，这类NPN输出的常开型接近开关，有效检测距离稳定在5mm，建模时特意在感应面前方预留了对应的检测空间示意，在做产线虚拟调试的时候，可以直接给这个模型添加检测触发逻辑，模拟工件到位后给PLC发送信号的动作，不需要额外调整检测距离参数。和圆柱形接近开关相比，这种方形结构的优势在于安装时不需要额外加装螺母锁止，直接通过两侧的安装孔就能牢牢固定，在设备侧面、垂直立面安装时不会因为设备振动出现位置偏移，检测距离的稳定性更好。

建模过程中，内部的电路部分做了简化示意，重点还原了外部装配需要用到的所有配合特征：壳体的安装孔位尺寸、感应面的位置、出线端的电缆直径、整体的外形轮廓公差，完全满足装配干涉检查、安装空间预留的设计需求。比如在做皮带输送机的物料到位检测设计时，把这个模型导入装配体后，可以直接核对开关和输送面的距离，确认5mm的检测距离能覆盖被检测工件的高度，同时不会和运行的皮带、工件托盘产生剐蹭；在做机床夹具的夹紧到位检测时，也能通过模型确认开关的安装位置不会被夹具的运动部件碰撞，预留足够的安全间隙。

很多结构工程师在做设备选型建模时，容易忽略这类传感元件的出线方向，这个模型还原了尾部轴向出线的结构，在做布线设计时可以直接沿着出线端规划电缆的走线槽位置，避免出现电缆和运动部件干涉的问题。壳体表面的标识区域做了平整面处理，和实际产品的标签粘贴位置一致，在做设备BOM导出时可以直接在这个位置添加型号标识，方便生产装配时识别元件型号。

不同于需要反光板的光电传感器，这类电感式接近开关只对金属物体敏感，在检测金属工装、金属工件的场景下，不会因为车间的光线变化、透明防护罩的遮挡出现误触发，可靠性更高，这也是它在金属加工、自动化装配、物流分拣设备里被大量应用的核心原因。建模时所有的外部尺寸都按照实物的装配尺寸做了1:1还原，没有做夸张的结构简化，不管是做设备的整体装配展示，还是做安装工位的结构设计，都能直接调用，不需要重新核对尺寸。
