SN04-N感应式接近传感元件结构设计

在小型加热床的液位闭环调节场景里，这类感应式接近元件是成本控制与可靠性平衡的典型选型，不需要和被测介质直接接触，就能完成4mm距离范围内的金属物体识别，刚好适配铝打印表面的位置触发需求。从结构设计的角度出发，整个元件的外壳做了圆柱类的规整造型，安装边界预留了标准螺纹锁紧结构，不需要额外定制安装支架，直接在设备钣金支架上开对应尺寸的过孔，配合两个锁紧螺母就能完成轴向位置的微调，安装过程中可以根据实际触发距离调整探头伸出长度，适配不同厚度的安装面板，不会因为安装公差导致触发失效。

电路部分的封装做了全灌封处理，外壳选用耐温的工程塑料材质，能适配加热床周边的温升环境，不会因为长期处于温热工况出现外壳老化开裂的问题，出线端做了防弯折的应力释放结构，设备布线过程中拉扯线缆也不会出现内部接线断裂的情况。供电范围覆盖DC6-36V的常规工业直流供电区间，输出电流300mA的参数，能直接驱动小型中间继电器或者PLC的输入点位，不需要额外加装信号放大模块，简化了外围电路的接线复杂度，不管是做设备改造还是新设备的电气选型，都能减少电路设计的工作量。

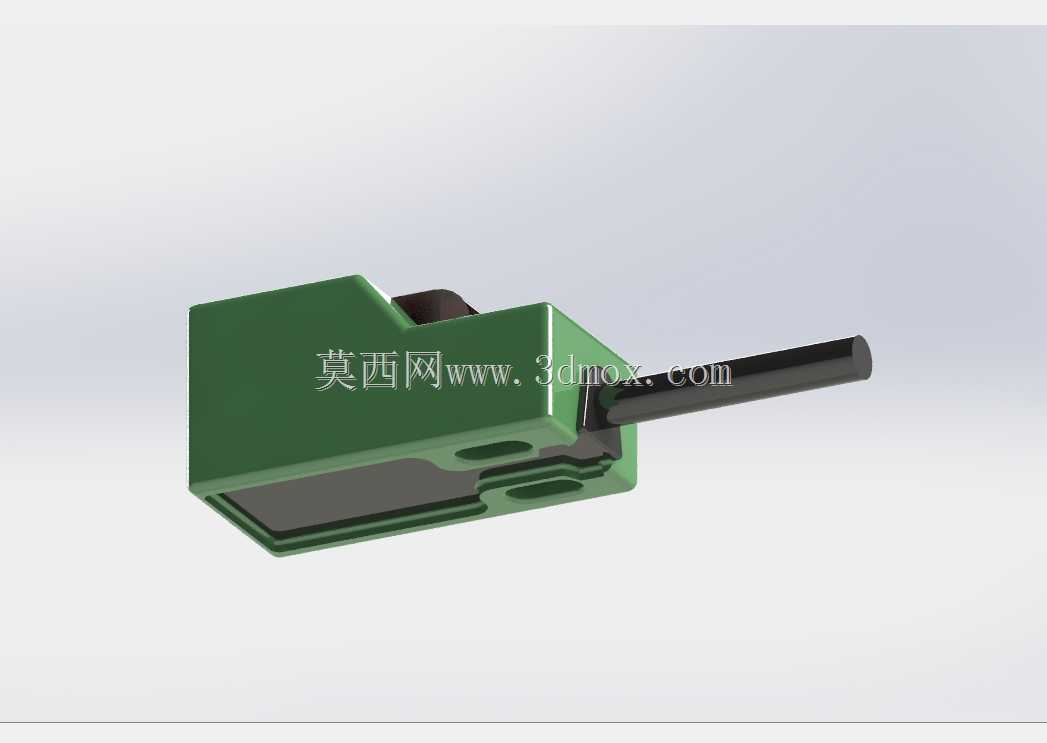

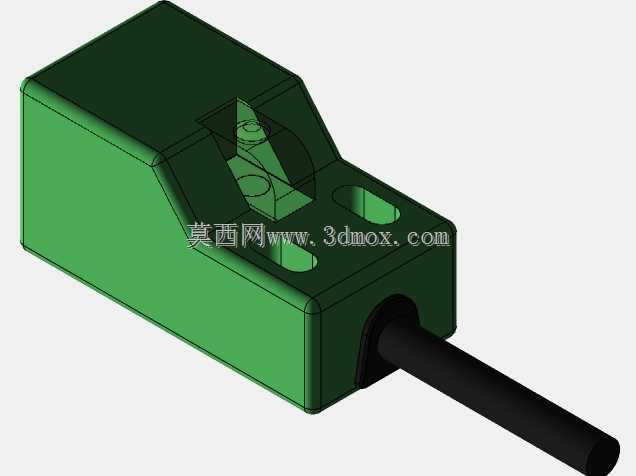

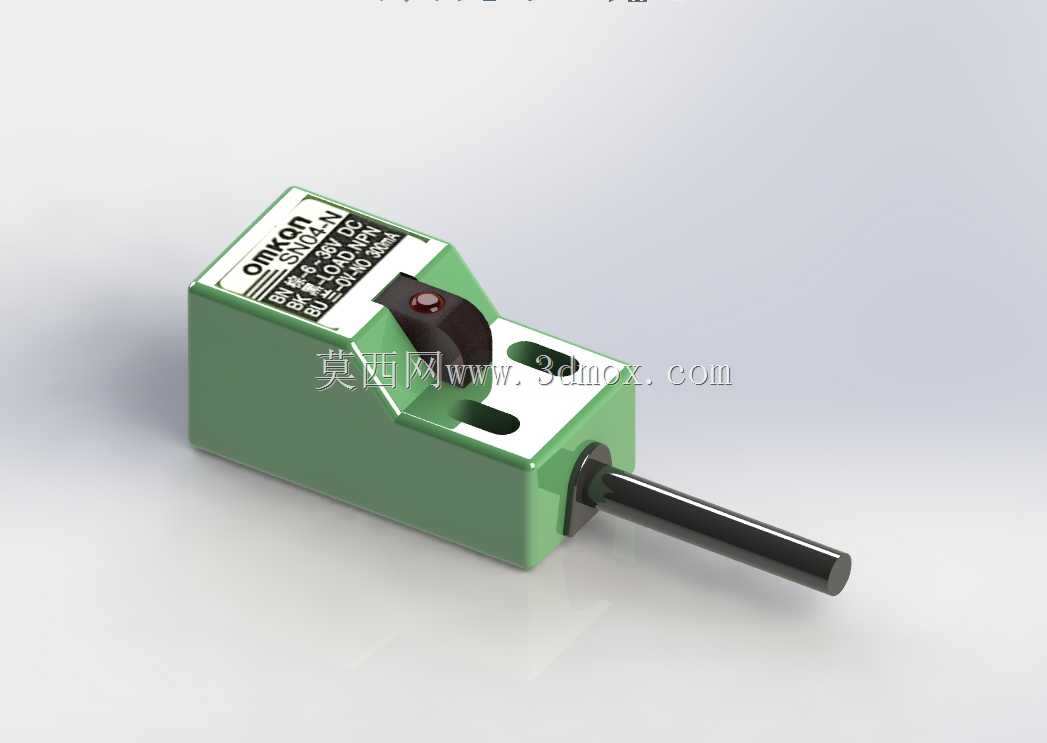

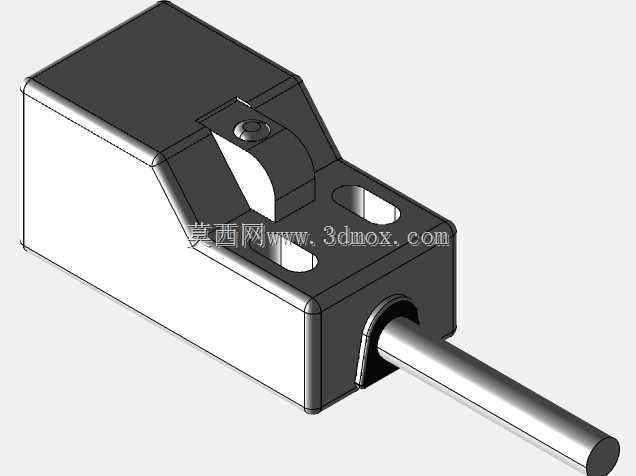

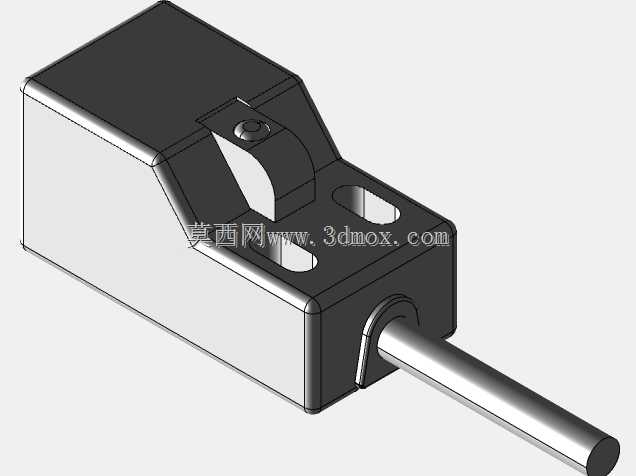

实际应用中除了加热床的液位调节，这类元件还能覆盖小型自动化线的工件到位检测、气缸行程到位确认、传送带物料计数等场景，因为是非接触式检测，不会像机械行程开关那样因为长期碰撞出现触点磨损、弹片疲劳失效的问题，日常维护的工作量极低。建模过程中还原了探头端面的感应区域标识、外壳的防滑纹路、锁紧螺母的标准牙型，所有安装尺寸都按照实物的装配公差做了匹配，导入设备总装的时候不会出现干涉问题，能直接用来做安装位的干涉检查、布线路径的规划，不需要二次测绘调整尺寸。

设计的时候特意考虑了不同安装姿态的适配性，不管是水平安装在设备侧壁检测滑台位置，还是垂直向下安装检测料位，或者倾斜安装避让周边结构，这个元件的外形都不会和周边的螺栓、线槽、其他传感元件产生空间冲突，感应面的触发范围做了正向的锥形区域建模，在做电气触发模拟的时候，可以直接根据模型的感应范围标注调整安装位置，确保实际装配后能稳定触发，不会出现感应距离不足或者误触发的情况。外壳的接线端做了标准的出线方向预留，建模时保留了线缆的最小弯曲半径空间，避免布线的时候线缆过度弯折影响使用寿命，整个模型的细节还原度能满足总装设计、BOM清单制作、安装指导图渲染的全流程使用需求，不需要额外补充细节特征。
