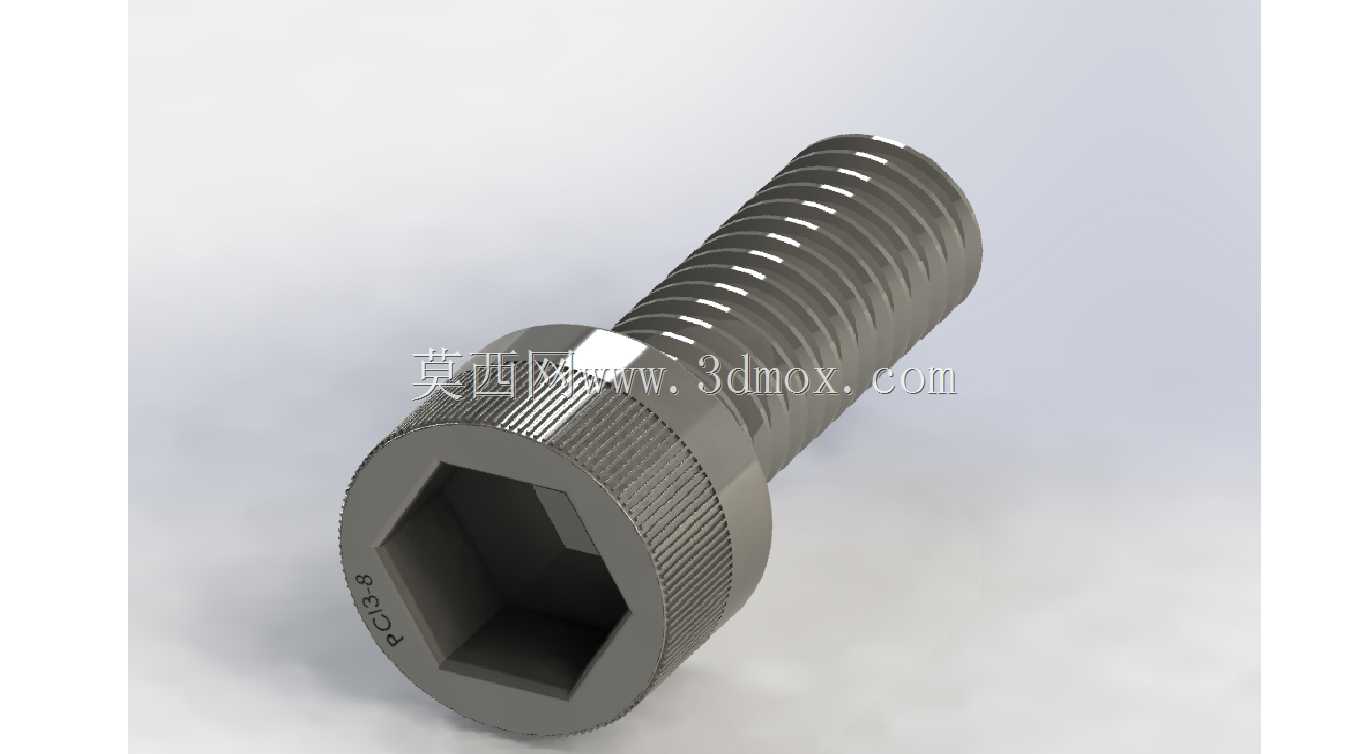

M3规格8mm长度内六角圆柱头螺钉

　　在各类精密电子设备、小型自动化模组、仪器仪表的装配环节中，小规格内六角螺钉的使用占比远超普通紧固件，尤其是M3规格的产品，几乎覆盖了从消费电子外壳固定到工业传感模组安装的绝大多数轻载连接场景。这类螺钉的核心作用是实现被连接件之间的可拆卸刚性连接，相比同规格的十字槽螺钉，内六角槽型的驱动接触面积更大，拧紧过程中不容易出现滑牙问题，能够承受更大的拧紧力矩，在需要反复拆装的维护场景下，连接可靠性的优势十分明显。

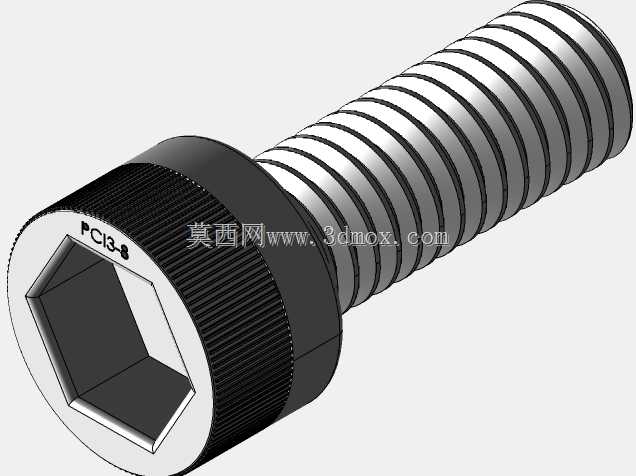

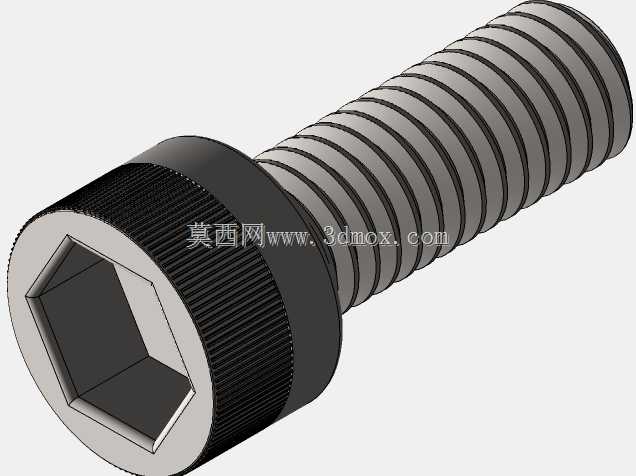

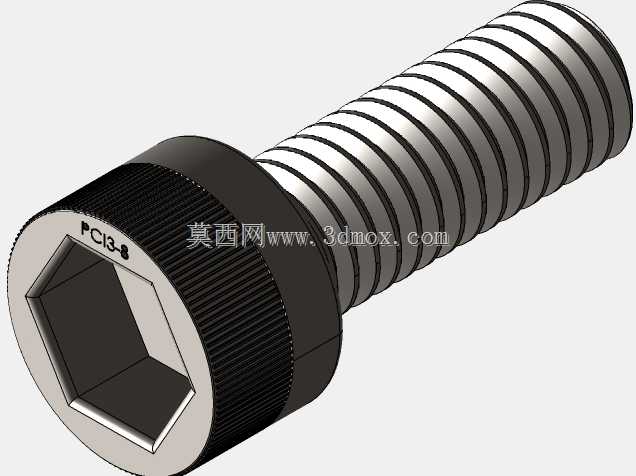

　　这款螺钉的公称直径为3mm，螺距采用粗牙标准的0.5mm，螺杆有效长度为8mm，设计过程中严格遵循内六角圆柱头螺钉的通用尺寸规范，头部直径控制在5.5mm左右，头部高度约3mm，配套的内六角扳手对边尺寸为2.5mm，能够完全适配行业内通用的拧紧工具，不需要定制特殊规格的工装。建模时优先考虑了实际装配的干涉校验需求，头部的内六角槽深度做了精准还原，槽底的倒角、螺杆末端的倒角都按照实际加工工艺做了细节处理，导入装配体后可以直接用于静态干涉检查、装配路径模拟，不会因为模型细节缺失导致仿真结果出现偏差。

　　从实际使用场景来看，8mm的螺杆长度适配的总连接厚度在3mm到6mm之间，适合用于厚度2mm的钣金件叠加2mm的塑胶壳体、或者厚度4mm的铝型材端盖固定这类场景，过长会导致螺杆顶到被连接件内部的元器件，过短则会出现啮合牙数不足、连接强度不够的问题。设计时特意将螺纹段长度做了全螺纹处理，对于薄件连接场景来说，不需要额外区分光杆段和螺纹段的位置，装配时的容错率更高，哪怕被连接件的总厚度存在±0.2mm的加工公差，也能保证足够的螺纹啮合长度，不会出现锁不紧或者滑牙的问题。

　　在结构细节处理上，螺钉头部的下表面做了微小的垫圈面设计，虽然没有额外加装平垫，但这个微小的凸面能够在拧紧时增加头部与被连接件表面的接触压强，避免拧紧过程中头部刮花被连接件的表面涂层，同时也能在一定程度上起到防松的作用。螺杆与头部衔接的位置做了R0.2的圆角过渡，避免应力集中导致的螺钉头部断裂问题，这一点在有振动的使用场景下尤为重要，很多小规格螺钉的失效都是因为头杆衔接位置没有做圆角处理，长期受振动载荷后出现断裂。螺纹部分的牙型按照标准60度三角牙建模，牙顶和牙底的微小圆弧都做了还原，在做有限元受力分析时，能够更准确地模拟螺纹啮合处的应力分布，不会因为牙型过于尖锐导致应力计算结果失真。

　　对于结构设计从业者来说，这类标准件的模型精度直接影响整体装配的设计效率，很多时候装配体出现的干涉问题，都是因为标准件模型的尺寸偏差导致的，比如头部直径做大了0.5mm，就可能和旁边的加强筋、走线槽产生干涉，导致后期需要反复修改结构。这款模型在建模时所有尺寸都严格按照实物测量校准，导入各类三维软件后不需要额外调整尺寸，就可以直接调用，在做装配BOM统计时，也能直接提取规格参数，不需要手动核对。在3C电子组装、小型实验装置搭建、精密治具制作这类对安装空间要求严苛的场景下，精准的螺钉模型能够帮助设计师提前预判安装空间是否足够，比如内六角扳手的操作空间是否被周边结构遮挡，拧紧时是否会和旁边的元器件产生碰撞，这些细节问题如果在设计阶段没有发现，等到样机加工出来再整改，就会浪费大量的时间和加工成本。
