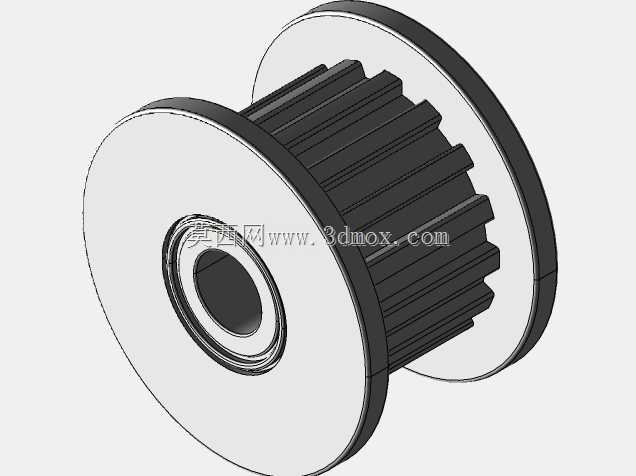

3D打印机用16齿2GT孔径3mm惰轮结构

做FDM桌面级3D打印机改装和整机结构设计的工程师，大概率都在X轴或Y轴的皮带张紧结构上碰到过同步轮选型的问题，尤其是采用Perlin结构挤出或运动布局的机型，从动惰轮的参数匹配度直接影响皮带传动的平稳性，甚至会在高速打印时引发皮带跳齿、层纹偏移的问题。这款16齿2GT规格的惰轮，就是针对这类小尺寸传动场景设计的从动轮结构，内孔直径设定为3mm，刚好适配市面上绝大多数桌面3D打印机常用的M3规格安装轴，不需要额外加工轴套就能直接装配，能减少装配环节的公差累积。

从实际应用场景来看，这类惰轮除了用在3D打印机的皮带传动张紧端，在小型自动化送料机构、桌面级雕刻机的轻载传动结构、小型机械臂的关节传动张紧部位也能适配，核心作用是改变同步带的传动走向、调整皮带包角，同时在不改变传动比的前提下给皮带提供恒定的张紧支撑，避免皮带在长距离传动中出现下垂、抖动的问题。和主动同步轮不同，惰轮不需要传递扭矩输出，因此在结构设计上没有做键槽或顶丝孔，轮体可以绕安装轴自由转动，轮齿和皮带的啮合过程完全随皮带运动同步进行，这种设计能大幅降低传动过程中的摩擦阻力，减少皮带的磨损速度。

设计这类小尺寸同步惰轮的时候，首先要考虑的是轮齿的齿形精度，2GT齿形本身是为高精度轻载传动设计的，齿距为2mm，齿形的圆弧过渡如果做的不到位，和皮带啮合时就会出现卡滞、啮合间隙过大的问题，建模时需要严格按照2GT同步轮的齿形规范绘制齿廓，保证每个齿的齿厚、齿高都在公差范围内，16齿的齿数设定是小空间安装场景下的最优选择，齿数太少会导致皮带啮合时的弯折角度过大，加速皮带的疲劳损坏，齿数太多则会增大轮体外径，占用更多的安装空间。

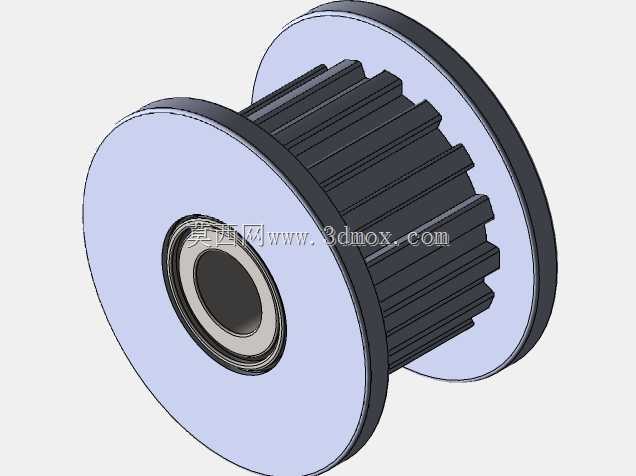

这款惰轮的内孔和轮体的同轴度是设计时需要重点控制的形位公差，3mm的内孔和安装轴采用间隙配合，配合间隙控制在0.02-0.05mm之间，既保证轮体转动顺畅不会卡滞，又不会因为间隙过大出现轮体偏心转动的问题，一旦偏心量超过0.1mm，皮带传动时就会出现周期性的张紧力波动，反映在3D打印件上就是规律性的横向层纹。轮体的两侧做了挡边结构，挡边的高度略高于皮带的厚度，能避免皮带在高速运动时从轮齿上滑脱，不需要额外加装限位结构，简化了安装部位的结构设计。

从安装边界来看，这款惰轮的外径是根据16齿2GT规格计算得出的标准尺寸，安装时需要预留的空间要大于轮体外径4mm以上，保证轮体转动时不会和周围的型材、安装板发生干涉，安装轴的伸出长度要匹配轮体的厚度，保证轮体装上去之后不会出现轴向窜动，同时要注意安装时的张紧力调整，张紧力过大会增大轮体和轴之间的摩擦力，加快磨损，张紧力过小则会出现皮带打滑、跳齿的问题，实际装配时可以用手按压皮带中段，皮带下沉量在5-8mm之间为比较合适的张紧状态。

在实际选型替换时，要注意这款惰轮是无动力从动轮，不能替换主动传动的同步轮使用，因为没有顶丝固定结构，无法和电机轴形成刚性连接，仅能作为张紧、导向用途。轮体的齿面做了光滑处理，没有尖锐的毛刺，能减少和皮带齿面的摩擦，延长同步带的使用寿命，对于做小型传动机构设计的工程师来说，这类标准规格的惰轮可以直接调用到装配体中，不需要重新绘制齿形，能节省大量的建模时间，同时因为参数是按照通用标准设计的，后续加工或采购标准件都能直接匹配，不需要单独开模定制，能降低整机的物料成本。
