SK8SC8UU线性直线导轨滑块组件

在轻载直线往复运动的设备布局里，这类带SC8UU轴套的SK8规格导轨滑块，是很多桌面级自动化、小型输送工位、检测工装里最常用的导向单元，不像重载滚柱导轨需要复杂的预紧调整和安装基面加工，它的适配场景更偏向低负载、快节拍、安装空间紧凑的工位，比如3D打印设备的轴向移动平台、小型点胶机的滑台导向、流水线旁的分拣拨料机构、实验测试设备的位移调节架，甚至是一些非标工装的推拉导向位，都能看到这类组件的应用。

从功能特性上看，这个滑块组件的核心作用是给配套的8mm直径光轴提供顺畅的直线滑动支撑，内置的SC8UU直线轴承自带密封防尘结构，能在普通车间环境下阻挡大部分浮尘、切屑碎屑进入轴承滚道，维持滑动的顺滑度，相比直接在板材上开孔做光轴滑动配合，带标准轴承的滑块摩擦力更小，长时间往复运行的磨损量更低，也不会因为孔位加工的同轴度误差出现卡滞问题。滑块本体采用铝合金一体成型加工，重量比钢制滑块轻很多，在移动负载不大的场景里，能降低驱动端的负载要求，不管是用气缸推动还是同步带、丝杆驱动，都能减少不必要的惯量损耗。

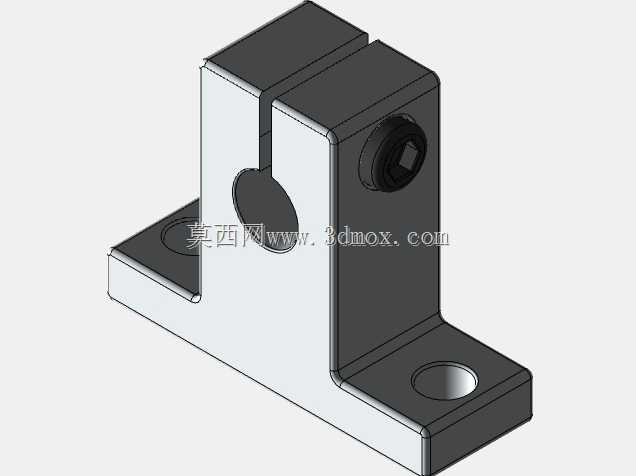

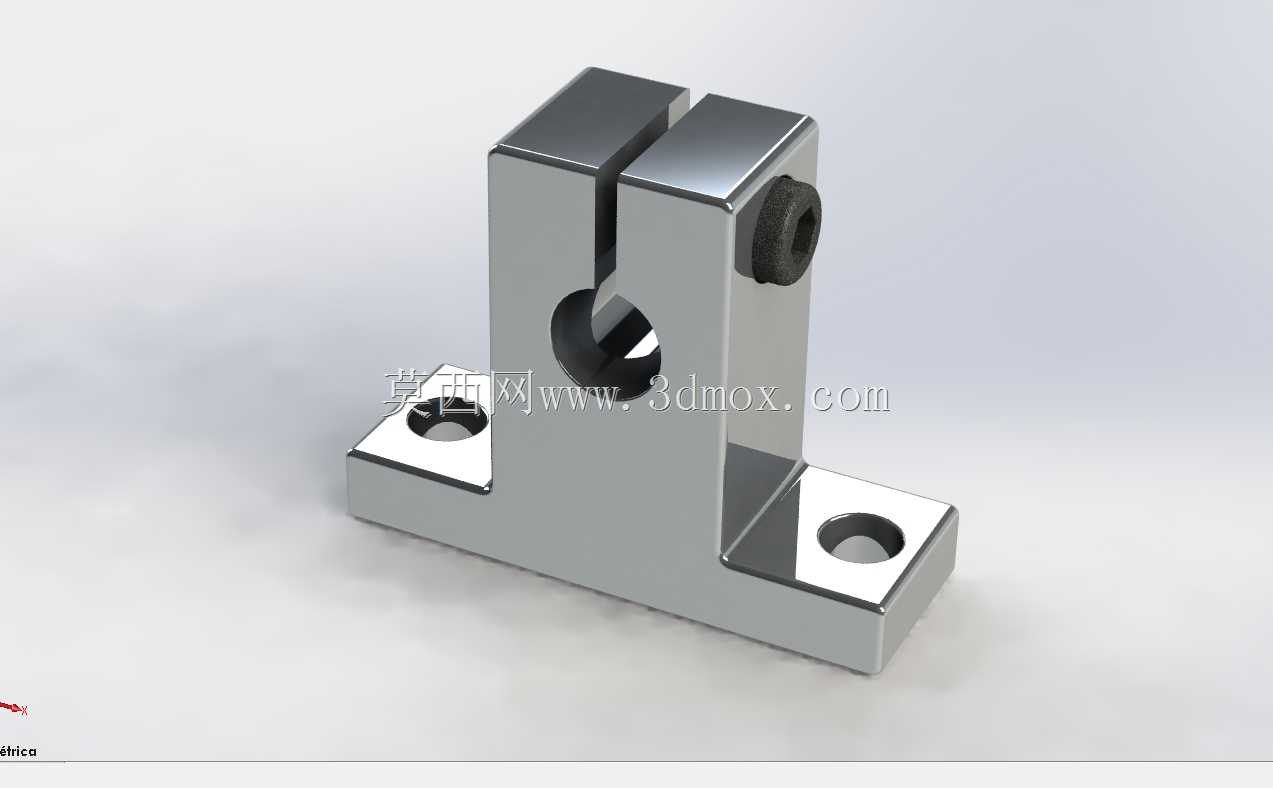

设计这个组件的三维模型时，首先要卡准的是安装边界尺寸：滑块的安装孔位是标准SK8规格的孔距，两个安装沉孔的中心距要和市面通用的SK8滑块完全一致，方便设计人员直接调用模型装配到自己的设备里，不用反复核对安装孔位偏差；滑块的中心通孔直径要严格匹配8mm光轴的公差带，预留出直线轴承的装配余量，模型里要体现出轴承的安装槽位、两端的防尘盖卡槽，还有侧面的锁紧螺丝孔位——这个锁紧孔是用来在需要固定滑块位置的时候，拧入紧定螺钉顶紧光轴，实现工位的位置固定，很多工装调节位都会用到这个功能。建模的时候还要注意滑块的外形倒角，所有锐边都做了工艺倒角处理，既符合实际加工的工艺要求，也避免装配的时候刮伤操作人员或者配套的管线。

实际选型使用的时候，要注意这类滑块的适配负载范围，单滑块的额定径向负载适合10kg以内的工况，如果是更长的滑台、需要更高的抗扭转能力，通常会在同一个移动平台上安装两个滑块，通过双滑块的配合提升导向的稳定性，避免单滑块受力不均出现卡滞。安装的时候不需要对安装基面做太高精度的磨削处理，普通的铝板或者亚克力板攻丝后就能直接固定，对小型设备的加工成本控制很友好，这也是它在小型非标设备里应用广泛的原因。另外这个滑块的滑动间隙是标准级别的，不需要额外做预紧调整，装配的时候只要把光轴两端的支撑座固定好，保证光轴的平行度，滑块套入后就能顺畅滑动，对装配人员的技术要求也更低，能缩短设备的装配调试周期。

在做设备的三维布局时，调用这个模型可以直接核对滑块的移动行程范围，避免出现滑块移动到行程末端和其他部件干涉的问题，模型里还原了滑块的所有外形细节，包括安装沉孔的深度、锁紧螺丝孔的位置、轴承端盖的突出尺寸，设计人员不用再自己测绘建模，能直接把它装配到光轴组件里，快速完成滑台部分的结构设计，也能在出工程图的时候直接导出滑块的安装尺寸，给加工和采购提供准确的参数参考。很多刚接触非标设计的人员容易忽略滑块的外形突出尺寸，导致装配的时候滑块和旁边的拖链、传感器支架发生干涉，这个精准的三维模型就能在设计阶段提前规避这类问题，减少后期改图的工作量。
