船舶可调螺距螺旋桨调节机构结构设计

在船舶动力推进系统的实际工程应用中，可调螺距螺旋桨是适配多工况航行需求的核心部件，区别于固定螺距螺旋桨仅能通过调整主机转速改变推力的特性，这套调节机构可在主机转速、转向维持不变的前提下，通过改变桨叶的安装螺距角，灵活调整螺旋桨的推力大小与方向，覆盖船舶重载起航、轻载巡航、机动避让、倒车制动等全场景航行需求，尤其适配内河航运船舶、近海作业拖轮、工程作业船等需要频繁调整航速与推力方向的船型，能有效降低主机频繁变工况带来的损耗，提升船舶操纵灵活性与动力系统运行效率。

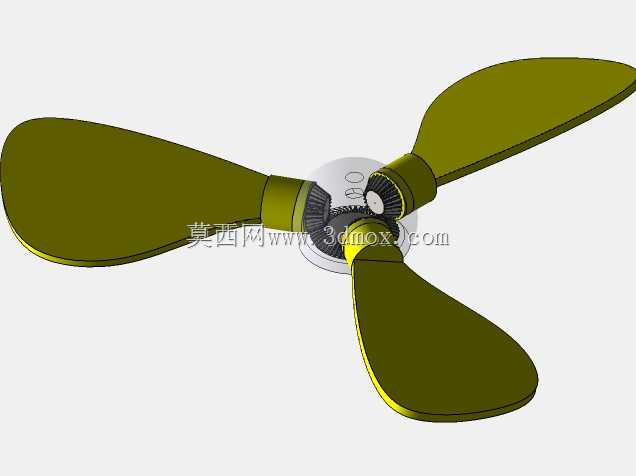

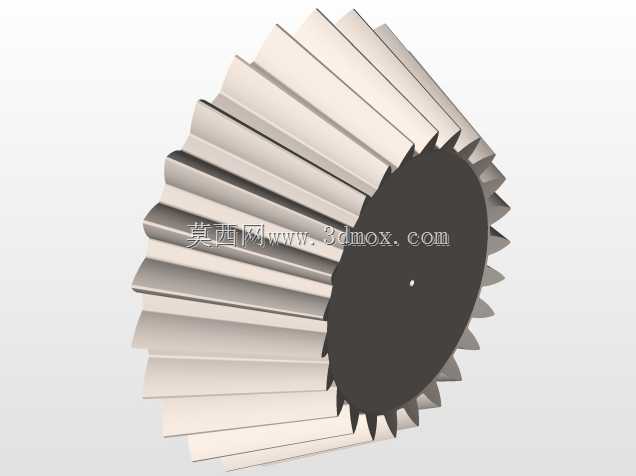

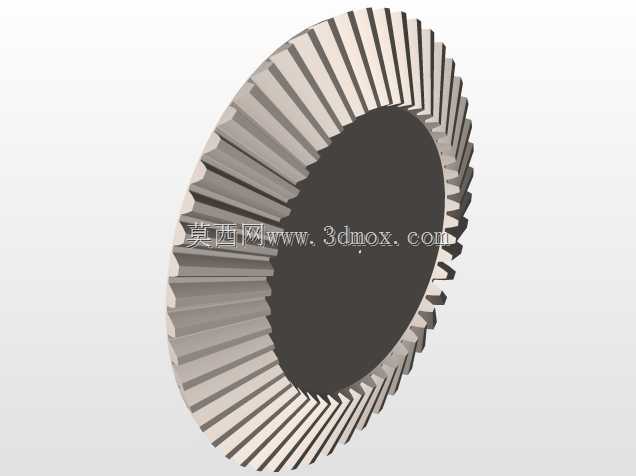

从结构功能实现逻辑来看，这套调节机构采用中心锥齿轮组作为核心传动单元，三个桨叶根部的锥齿轮分别与中心主动锥齿轮啮合，当中心驱动部件带动主动锥齿轮转动时，三个桨叶可同步绕自身根部的安装轴做定角度偏转，以此实现螺距的同步调整，这种传动结构能保证三个桨叶的偏转角度完全一致，避免因螺距不均带来的螺旋桨动平衡失效问题，减少桨叶工作过程中的振动与附加载荷。设计过程中需要重点匹配锥齿轮的啮合参数，保证传动间隙控制在合理区间，既要避免间隙过大导致的螺距调整滞后、传动冲击问题，也要防止间隙过小带来的卡滞、磨损加剧问题，同时要考虑桨叶根部的密封结构设计，阻挡航行过程中泥沙、水体进入齿轮啮合腔，保证传动部件长期在水下环境工作的可靠性。

在安装边界与尺寸匹配层面，这套调节机构的核心安装基准为螺旋桨的桨毂本体，中心齿轮组完全集成在桨毂内部空腔中，不需要额外占用桨毂外部的安装空间，三个桨叶的安装轴沿桨毂周向120度均匀分布，保证螺旋桨旋转过程中的质量分布均匀，桨叶的型线采用成熟的船舶螺旋桨翼型设计，在保证推力效率的同时兼顾空泡抑制性能。设计时需要根据配套船舶的主机功率、额定航速、桨轴直径确定桨毂的外径尺寸与内部齿轮的模数参数，齿轮的承载能力需要匹配螺距调整过程中的最大驱动扭矩，同时要考虑桨叶在水流冲击下的附加载荷对齿轮传动的反向作用力，保证机构在最大水流冲击载荷下不会出现非预期的螺距偏移。

实际工程应用中，这套调节机构的驱动端可适配液压驱动、电控伺服驱动等多种驱动形式，中心主动锥齿轮的输入端可延伸至桨轴内部，与布置在桨轴末端的驱动单元连接，不需要改动螺旋桨与主机的原有连接结构，适配性较强。在结构设计验证阶段，需要通过运动仿真验证桨叶全螺距调整行程内的运动干涉情况，确认桨叶偏转至最大正车螺距、最大倒车螺距位置时，桨叶与桨毂、相邻桨叶之间不存在运动干涉，同时要校核齿轮传动的强度，保证在最大载荷工况下齿轮的接触强度、弯曲强度满足长期运行要求。另外，桨叶与桨毂的连接位置需要设置耐磨衬套，减少桨叶反复偏转过程中的磨损，衬套材质通常选用自润滑耐磨铜合金，可在水下环境中长期工作无需频繁加注润滑脂，降低后期维护成本。

从实际使用场景的适配性来看，这套调节机构解决了固定螺距螺旋桨在复杂工况下动力匹配性差的问题，当船舶处于重载拖带作业工况时，可将螺距调整至大推力档位，在主机额定转速下输出最大推力；当船舶处于长距离巡航工况时，可将螺距调整至高效巡航档位，降低主机燃油消耗；当船舶需要倒车时，不需要主机反转，仅需将螺距调整至负角度即可实现反向推力，大幅缩短倒车响应时间，提升船舶操纵的安全性。设计过程中还需要考虑螺距调整的行程限位，在最大正车、最大倒车位置设置可靠的机械限位结构，避免桨叶偏转角度超出设计范围导致的机构损坏，同时可在限位位置设置位置反馈元件，将实时螺距信号传输至驾驶室操控台，方便操作人员精准掌握螺旋桨的实时工作状态。
