河道清淤作业用庞式挖泥船三维设计

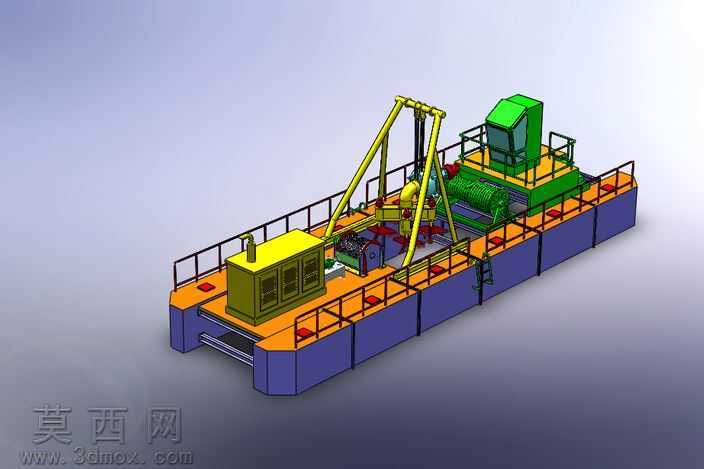

本模型为庞式挖泥船的完整三维设计成果，建模阶段采用自底向上的装配设计思路，先对船体浮箱、作业桁架、操控舱室、动力机组、挖掘执行机构、甲板防护结构等独立零部件逐一完成参数化建模，确保各部件的尺寸比例符合工程船舶的实际设计规范，再通过同轴配合、面重合、距离约束等装配关系完成整体组装，完整还原了庞式挖泥船的真实结构布局。材质渲染阶段针对不同部件匹配了对应的物理材质：船体浮箱部分采用哑光深蓝色工程漆面材质，还原钢制浮箱的防腐涂层质感；甲板作业平台采用橙黄色防滑耐磨漆面材质，突出作业区域的警示属性；黄色的挖掘支撑桁架采用金属漆面搭配轻微做旧效果，体现钢结构件的厚重质感；操控舱室采用绿色金属外壳搭配半透明玻璃材质，还原驾驶室的通透视野效果；动力机组、配电柜等部件分别匹配铸铁哑光材质、电气柜烤漆材质，甲板护栏采用黑色金属管材材质，各部件材质区分清晰，渲染后整体视觉效果真实立体，能够直观展现设备的外观特征。结构设计上，该挖泥船采用分体式浮箱船体结构，保障水上作业的浮力稳定性，甲板中部布置挖掘作业的桁架支撑结构与执行机构，可实现水下泥沙的挖掘、输送作业；甲板一侧布置独立的动力柜与操控舱，方便操作人员完成设备控制与动力供给，甲板边缘设置连续式安全护栏，预留人员通行与设备维护的操作空间，整体结构布局紧凑合理，兼顾作业效率与操作安全性。建模过程中对各运动部件的连接关系做了对应约束，可直观展示挖掘臂的活动范围与作业姿态，能够用于疏浚设备的结构展示、作业原理演示、方案评审等场景，完整还原了庞式挖泥船的工程设计特征。
