通讯零部件6S工位快速检查夹具

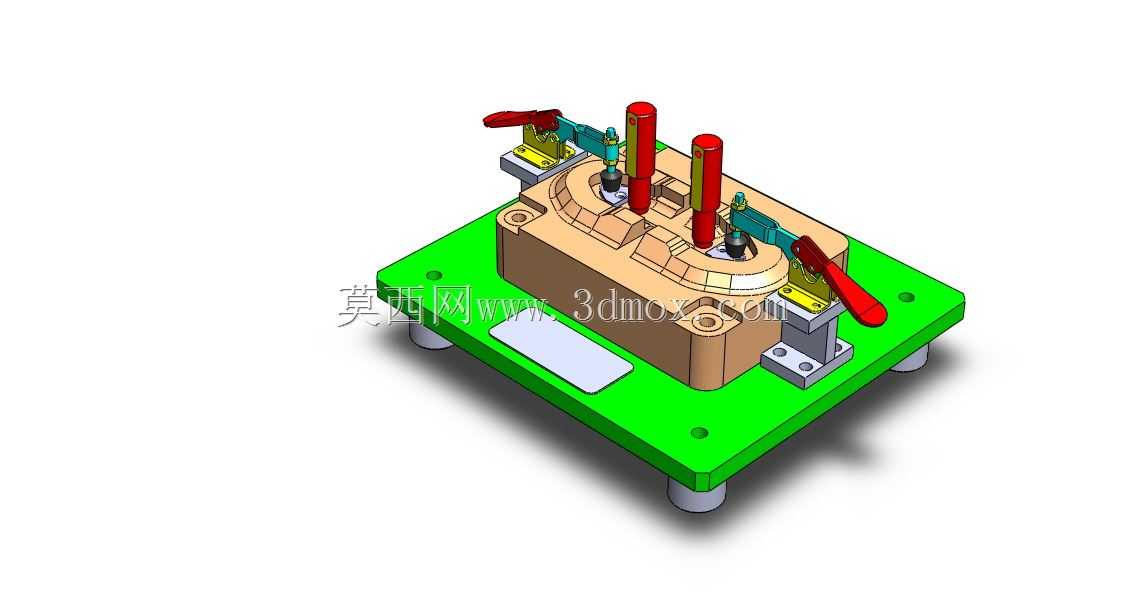

　　这套夹具主要应用在通讯结构件生产车间的制程终检工位，针对小型通讯壳体类零件的6S标准化快速检测场景设计，替代传统人工手持量具逐点检测的作业模式，适配产线节拍要求下的批量零件快速核验需求，能将单零件检测时长压缩到传统检测方式的三分之一以内，同时避免人工检测时的受力不均导致的零件变形、检测基准偏移问题。从结构布局来看，整套夹具以绿色环氧底板作为安装基座，底板四角设置等高支撑柱，将整个夹具抬离工作台面120mm左右，既可以避免工作台面的铁屑、杂物影响夹具定位精度，也方便操作人员在检测时手持零件完成取放动作，底板边缘做了R3倒角处理，避免操作过程中剐蹭操作人员手部，符合车间工位器具的安全设计要求。定位核心采用仿形定位块设计，

　　定位块的型腔完全贴合待检测通讯壳体的外轮廓，型腔公差控制在±0.02mm范围内，能保证零件放入后不会出现横向窜动，定位块上预留了三个检测避让孔，对应壳体上的三个装配柱位置，检测时可以直接通过避让孔观察装配柱的高度、位置度是否符合要求，不需要额外挪动零件。夹紧机构选用了两台卧式快速夹钳，夹钳的压头位置包裹聚氨酯防滑垫，压合行程设置为15mm，操作人员扳动夹钳手柄即可完成零件的压紧固定，夹钳的压紧力设置在120N左右，既能保证检测过程中零件不会出现位移，也不会因为压紧力过大导致薄壁通讯壳体出现压痕、变形问题，夹钳的安装座采用腰型孔固定，可以根据不同批次零件的尺寸偏差做±5mm范围内的位置微调，适配小范围的零件尺寸公差波动。

　　夹具上还设置了两根垂直导向的检测基准柱，基准柱的圆柱度控制在0.01mm以内，作为检测壳体上安装孔位置度的比对基准，检测时操作人员只需要将对应规格的塞规沿着基准柱导向插入零件孔位，即可快速判断孔位是否偏移，不需要反复调整百分表找正基准。整套夹具的安装边界控制在300mm×240mm范围内，不需要额外的气源、电源接入，可以直接放置在标准工作台上使用，适配车间内多数检测工位的台面尺寸，也可以根据产线调整需求随时挪动位置，不需要做复杂的安装固定。在设计过程中充分考虑了车间现场的使用环境，所有金属结构件都做了镀镍防锈处理，避免车间内的切削液、手汗导致结构件生锈影响精度，定位块采用POM材质加工，既能保证轮廓精度，

　　也不会在零件接触面上留下划痕，适配通讯类外观件的检测防护要求。夹钳的手柄位置做了红色标识处理，和绿色底板形成明显的视觉区分，操作人员可以快速识别夹紧操作位置，符合6S管理中的目视化要求，夹具底板上还预留了白色标识牌安装位，可以粘贴对应检测零件的型号、检测项点标识，避免不同型号零件的夹具混用。从实际使用逻辑来看，操作人员作业时只需要完成三个动作：将待检测零件对准仿形型腔放入、扳动两侧快速夹钳完成压紧、对照基准柱和避让孔完成各项尺寸核验，整个操作流程不需要专业的量具使用培训，新入职员工经过10分钟讲解即可独立操作，大幅降低了检测工位的技能要求。夹具的支撑柱采用标准M10螺纹和底板连接，长时间使用出现磨损后可以快速更换，不需要整体报废夹具，快速夹钳也采用标准件选型，出现故障后可以直接采购同型号备件更换，维护成本极低。定位块和底板之间采用两个定位销加四个内六角螺丝固定，后续如果需要适配同系列不同尺寸的通讯壳体，只需要更换仿形定位块、调整夹钳位置即可，不需要重新制作整套夹具，具备一定的柔性适配能力，能覆盖同系列3-5款相近尺寸壳体的检测需求。
