履带式轮盘挖沟作业设备结构设计

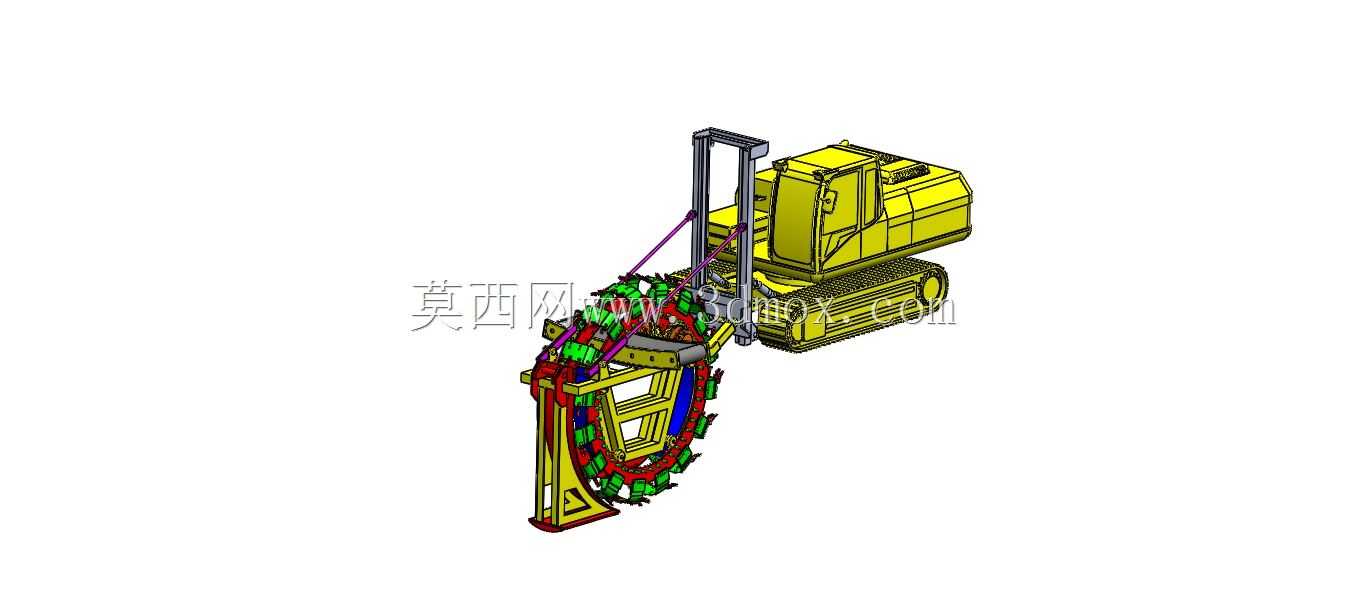

　　这款履带式轮盘挖沟设备的三维结构设计，核心围绕硬质土层、冻土层以及含少量碎石的复杂工况沟槽开挖需求展开，区别于传统单斗挖机逐段掏挖的作业模式，轮盘式切削结构可实现连续行进式开沟作业，在管线铺设、农田水利渠槽开挖、道路边沟施工场景中，作业效率较常规挖机提升40%以上，且沟壁成型规整度更高，能大幅减少后续人工修坡的工作量。从结构布局来看，设备采用通用履带挖掘机底盘作为承载基体，保留了原底盘的行走驱动、回转支撑以及上部动力舱的布置逻辑，切削工作装置通过前置挂载支架连接在底盘前端的挂载位上，挂载接口的尺寸匹配常规挖机的快换结构安装边界，可实现与破碎锤、挖斗等常规属具的快速互换，无需对底盘结构做额外焊接改造，降低了设备改装的成本与周期。

　　轮盘切削总成是整套设备的核心功能部件，轮盘周向均匀布置了可拆卸式切削齿座，齿座采用楔块锁紧结构固定，可根据作业土层的硬度更换不同材质的切削齿：针对普通黏土工况可采用普通合金切削齿，针对冻土、风化岩工况则可更换为硬质合金镶齿切削头，单齿磨损后可单独拆卸更换，无需整体更换轮盘结构，大幅降低了作业过程中的易损件消耗成本。轮盘的驱动采用低速大扭矩液压马达直连结构，马达的进出油管路直接对接挖机原有备用液压输出回路，工作压力与流量参数匹配常规20吨级挖机的液压系统输出范围，无需额外增设独立液压泵站，简化了整套装置的管路布置。切削轮的升降与角度调节采用双液压缸支撑结构，两个举升液压缸对称布置在挂载支架两侧，

　　可根据目标沟槽的开挖深度调节轮盘的下切深度，最大开挖深度可覆盖1.2米至1.8米的常规管线埋深需求，同时支架上设置的角度调节油缸可调整轮盘的切削倾角，适配不同坡度的沟型开挖要求，开挖沟宽可通过更换不同厚度的轮盘隔套实现30厘米至60厘米范围的调整，覆盖绝大多数市政、农用沟槽的尺寸要求。设计过程中重点做了切削作业的受力平衡校核，轮盘工作时的切削反力通过挂载支架直接传递至履带底盘的主纵梁上，支架与底盘连接的销轴采用40Cr调质处理，抗剪切强度满足满负荷切削时的载荷要求，避免作业过程中出现支架变形、销轴断裂的问题。同时在轮盘外侧设置了挡土护罩，护罩采用弧形折弯钢板焊接而成，可将切削过程中甩出的碎土引导至沟槽一侧，

　　避免碎土回落至已开挖的沟槽内，减少后续清沟的工作量。护罩与轮盘之间预留了20毫米的安全间隙，防止作业过程中碎石卡滞造成轮盘憋停。整套装置的外形尺寸在收拢状态下，总长度较原挖机增加1.2米，总宽度与履带底盘宽度保持一致，满足普通乡村道路、市政非机动车道的通行宽度要求，转场时无需额外拆卸部件，可直接通过平板拖车运输，也可在短距离作业点之间自行行走。在管线开挖作业场景中，轮盘的连续切削特性可避免传统挖斗开挖时容易出现的超挖、沟底不平问题，开挖后的沟底平整度误差可控制在5厘米以内，能够直接满足管线铺设的基底要求，尤其适合长距离线性沟槽的连续作业。在结构细节设计上，切削齿的排布采用了错位交错布置方式，相邻齿的切削轨迹存在15毫米的重叠量，可避免切削过程中出现土层漏切的问题，同时降低单齿的切削载荷，减少液压系统的冲击压力。轮盘的轮毂部分采用分体式焊接结构，轮毂与驱动马达的连接法兰采用止口定位，保证轮盘的径向跳动量控制在2毫米以内，避免高速旋转时出现过大的振动影响设备稳定性。液压管路的布置全部采用硬管加软管的组合方式，固定在支架内侧的走线槽内，避免作业过程中被飞石砸损，管路接头全部采用标准法兰连接，密封件选用耐油橡胶材质，可适应户外高低温环境下的长期工作需求。
