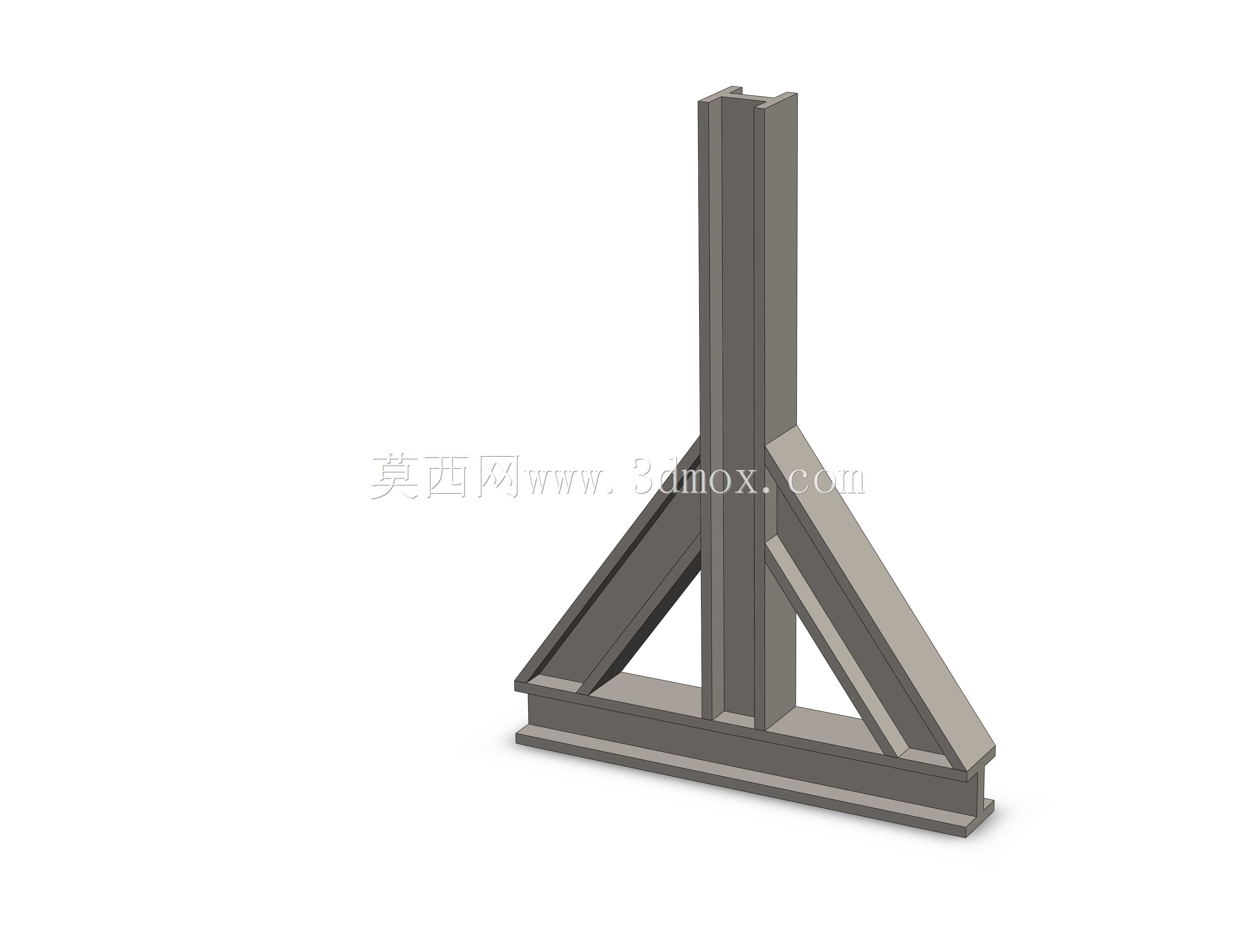

在重型设备临时加固、管线架设辅助支撑、户外构筑物临时受力补强这类场景里,这类三角形式的型材支撑结构是现场施工与设备安装环节非常常用的受力构件。不同于标准型材支架的通用化设计,该结构采用对称式三角斜撑布局,核心受力逻辑是将竖直方向的负载通过两侧斜向筋板分流到底部通长的水平基座上,避免单根立柱承受过大弯矩出现失稳变形。从结构受力路径来看,顶部承载点的载荷首先传递到中间竖直主型材,主型材两侧的斜撑分别与主型材腹板、底部水平型材的翼缘做满焊连接,斜撑的角度设置在45度左右,这个角度下斜撑承受的压应力与剪应力分配最为均衡,不会出现某一方向应力集中导致焊缝开裂的问题。底部的水平通长型材并非简单的底座,
它的作用是扩大整个支撑结构与安装基面的接触面积,降低基面的单位面积压强,不管是安装在混凝土基面还是钢结构平台上,都不需要额外做过大的预埋垫板,只需要在水平型材两端预留的安装孔位打膨胀螺栓或者做焊接固定即可,安装边界的容错率很高,哪怕基面存在2到3毫米的平整度误差,也可以通过垫调平垫片完成安装,不会影响整体的受力性能。设计这类支撑结构的时候,首先要核算的是单根支撑的额定承重,通常这类采用等边角钢或者槽钢焊接的结构,竖直主型材的截面选型要根据顶部承载的静载荷来定,斜撑的型材截面可以比主型材小一个规格,因为斜撑主要承受分载后的压应力,不需要和主型材同截面。焊接节点的处理是整个结构可靠性的关键,主型材与斜撑连接的位置不能只做外侧角焊缝,
要在型材贴合的腹板位置开坡口做熔透焊,避免长期受载后焊缝出现疲劳裂纹;底部水平型材与斜撑连接的位置,要在斜撑端部做切角处理,保证焊缝能够连续包裹型材端部,避免应力集中在型材的锐角位置。从实际使用场景来看,这类支撑既可以作为重型管道铺设时的临时承重支架,在管道焊接完成、永久支吊架安装到位后拆除,也可以作为小型设备的固定安装底座,比如小型风机、现场临时配电箱的承重支架,甚至在钢结构施工过程中,还可以作为临时操作平台的支撑立柱使用,适用场景非常灵活。不同于铸造一体的支撑件,这种全型材焊接的结构可以根据现场实际需要的高度随时调整,只需要切割不同长度的主型材和斜撑,就可以快速加工出不同高度的支撑件,不需要开模,加工成本低,
现场维修更换也很方便,如果某一根斜撑出现变形,只需要切割掉变形的部分重新焊接同规格型材即可,不需要整体更换整个支撑。结构的外形尺寸没有固定的统一规格,通常竖直主型材的高度根据实际承载需求从300毫米到1500毫米不等,底部水平型材的长度一般是主型材高度的0.8到1倍,保证整个支撑的重心落在底部基座的中心范围内,不会出现侧翻的风险,两侧斜撑的宽度要和主型材的翼缘宽度匹配,保证焊接的时候斜撑能够完全贴合主型材的腹板,不会出现虚焊的间隙。在做三维建模的时候,要注意型材的壁厚是实际选型的关键参数,不能只画型材的外轮廓忽略壁厚,否则后续做有限元受力分析的时候会出现计算偏差,焊接节点的位置要预留出焊脚的尺寸,避免实际加工的时候出现型材干涉的问题,底部安装孔的位置要距离水平型材端部至少2倍孔径的距离,防止安装螺栓的时候孔位距离边缘太近导致型材开裂。这类支撑结构虽然看起来构造简单,但是在工程现场的使用频率非常高,很多现场施工出现的支撑失稳问题,往往都是因为斜撑角度设置不合理、焊接节点处理不到位、底部基座长度不足导致的,在设计阶段把这些细节考虑到位,能够大幅降低现场使用的安全风险,减少后期维护更换的成本。
