多级组合式涡轮轴动力传输构件

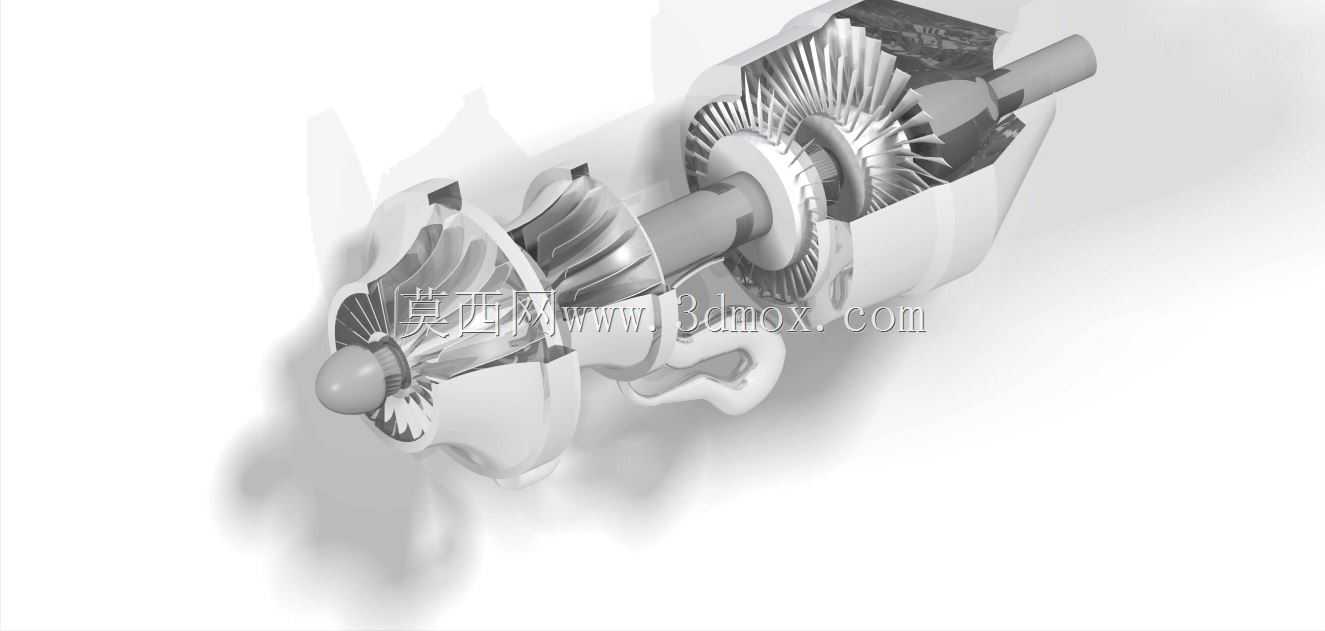

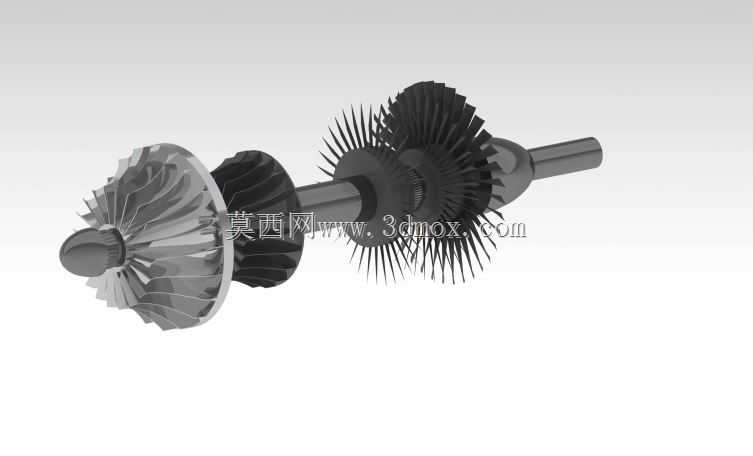

　　在透平动力、小型航空动力试验台以及微型燃气轮机教学演示装置中，涡轮轴是承担热能向机械能转换的核心转动构件，整套叶轮与轴体的同轴度、叶片安装角偏差直接决定了动力输出端的效率与运行稳定性。这套涡轮轴采用多段叶轮同轴串联的结构布局，从进气端到排气端依次布置了离心式压气叶轮、一级轴流涡轮叶轮以及两级带密集直叶片的涡轮盘，所有叶轮与中心轴采用过盈配合加周向定位销的组合固定方式，避免高转速下叶轮与轴体出现相对滑移。

　　从实际应用场景来看，这类多叶轮组合的涡轮轴多用于小型涡喷动力试验、高校热能动力专业的原理演示教具，也可作为微型燃气轮机的核心转子部件适配小功率分布式供能机组。设计过程中首先要确定各段叶轮的气动边界：进气端离心叶轮的入口直径匹配常规试验台的进气道通径，叶片采用后弯式叶型，保证压气端在每分钟数万转的工况下能建立足够的进气压力；中间的轴流涡轮叶轮承担第一级动力输出，叶片为扭转变截面叶型，适配高温燃气的来流角度，减少气流冲击损失；末端两级直叶片涡轮盘主要利用余压做功，叶片厚度沿径向递减，既保证叶根处的结构强度，又降低叶顶位置的转动惯量，减少转子启动阶段的扭矩负载。

　　安装边界方面，中心轴的两端轴颈为统一圆柱尺寸，适配标准规格的深沟球轴承安装位，轴端预留的平键槽可直接连接联轴器输出扭矩，不需要额外加工转接结构。轴体上各叶轮的安装位置都设置了定位轴肩，装配时不需要反复测量定位尺寸，靠轴肩的端面限位就能保证各叶轮之间的轴向间隙符合设计要求，间隙值控制在合理范围，既避免叶轮转动时出现碰擦，又减少级间的气流泄漏损失。

　　结构设计阶段需要重点考虑转子的动平衡特性，由于多组叶轮串联布置，每个叶轮的质心偏差都会在高转速下被放大，因此建模时所有叶片均采用圆周阵列的对称布局，单个叶轮的叶片数量经过动平衡验算，避免出现共振转速落在常用工作区间内。轴体的中心位置预留了通孔，既可以减轻整体转子重量，降低转动惯量，也能在运行时通入冷却气流，对轴体和叶轮轮毂位置进行降温，避免长时间高温运行导致轴体出现蠕变变形。

　　从功能特性来看，这套涡轮轴的转子组件不需要额外的导流构件配合，就能完成进气压缩、燃气膨胀做功的完整能量转换流程，压气端叶轮与涡轮端叶轮的转速匹配经过验算，在设计转速下压气端提供的空气流量刚好匹配涡轮端的燃气通流能力，不会出现喘振或者通流堵塞的问题。叶片的表面建模严格按照气动计算得到的型线生成，叶根位置与轮毂的过渡采用大圆角处理，减少应力集中，在高转速离心力作用下，叶根位置的最大应力控制在材料许用应力的安全区间内，保证长期运行的结构可靠性。

　　实际选型适配时，只需要确认两端轴颈的尺寸与设备轴承座的安装尺寸匹配，轴伸端的键槽规格与联轴器适配，就可以直接装入对应的机壳内，不需要对转子结构做二次修改。各叶轮的外圆尺寸经过统一校核，与机壳内壁的间隙保持均匀，安装时不需要额外调整叶轮的周向位置，靠轴肩定位就能保证各叶轮的对中精度，减少现场装配的调试工作量。
