复古款布朗夏普高精度外径千分尺模型

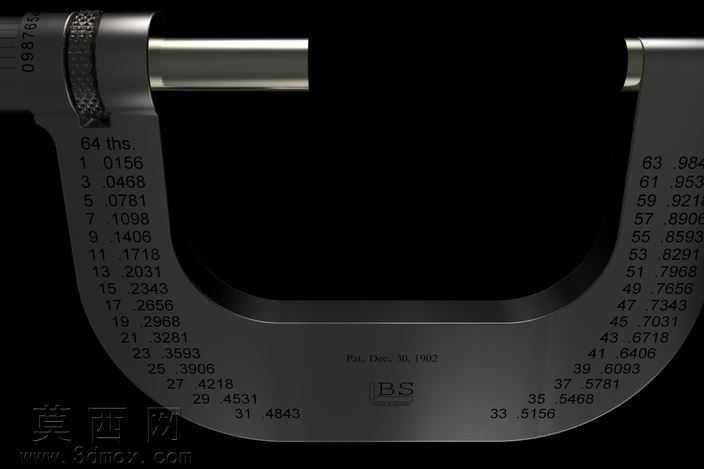

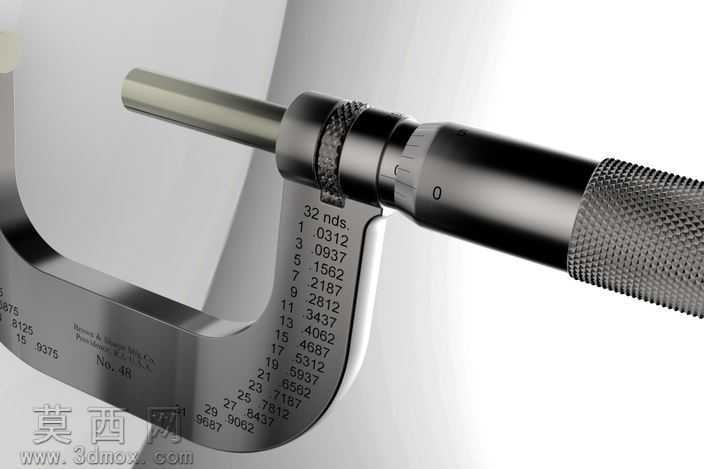

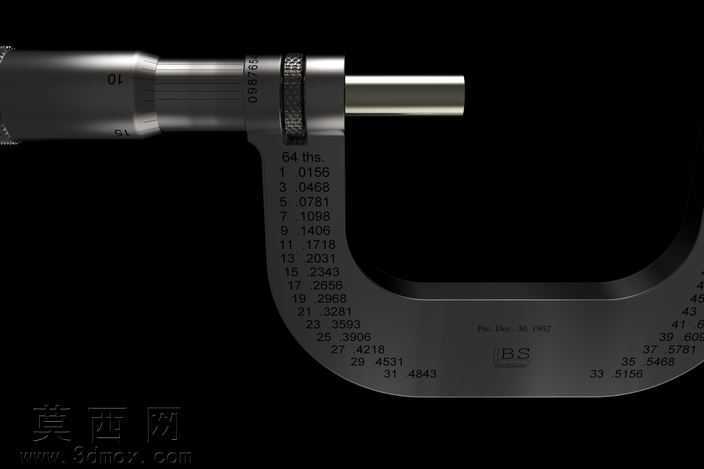

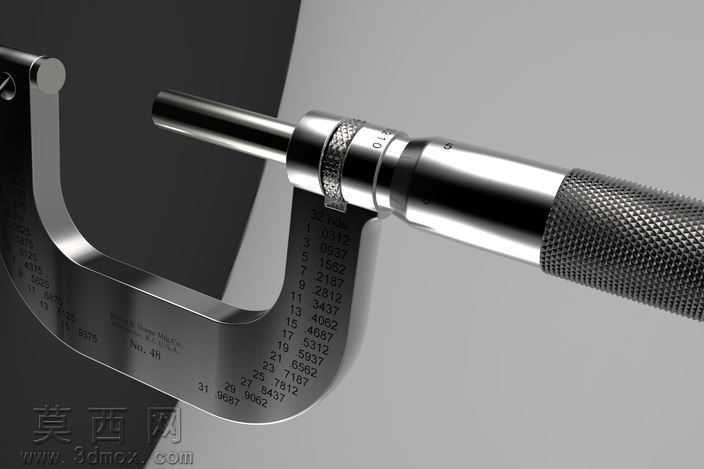

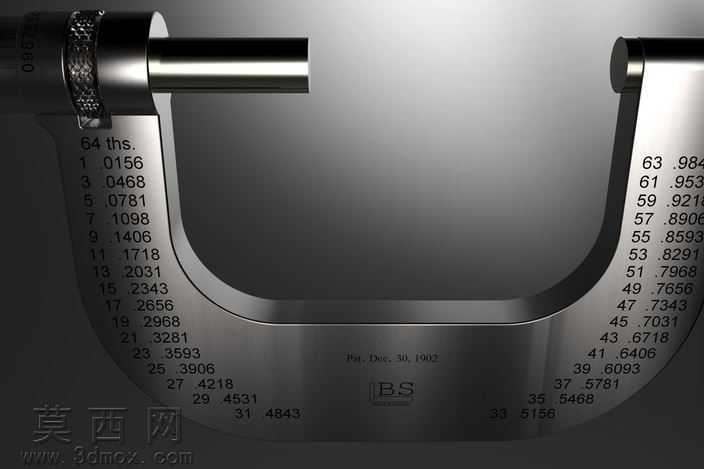

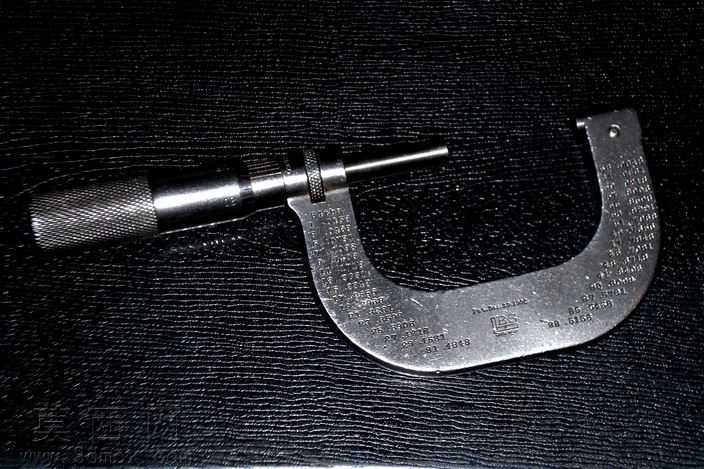

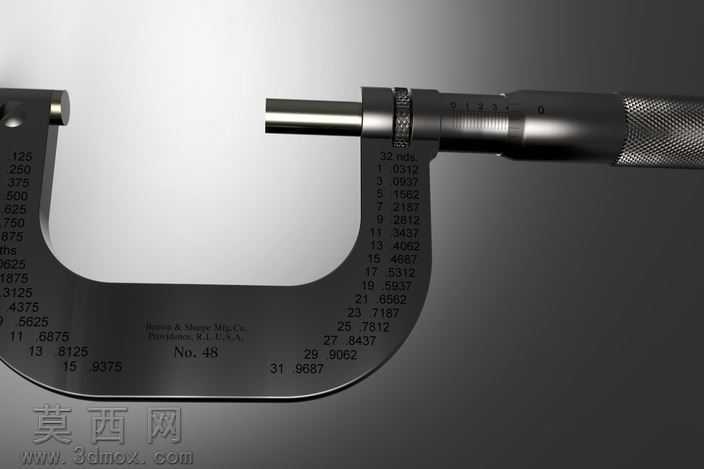

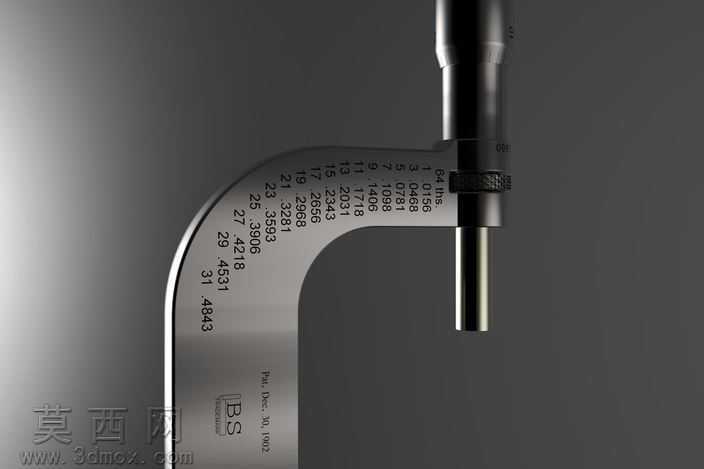

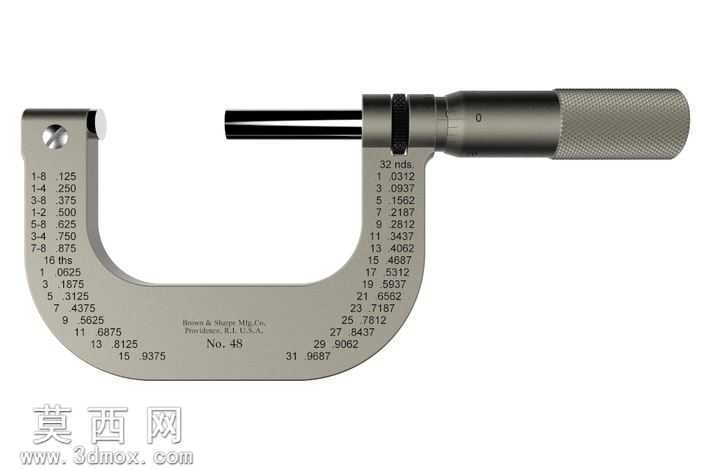

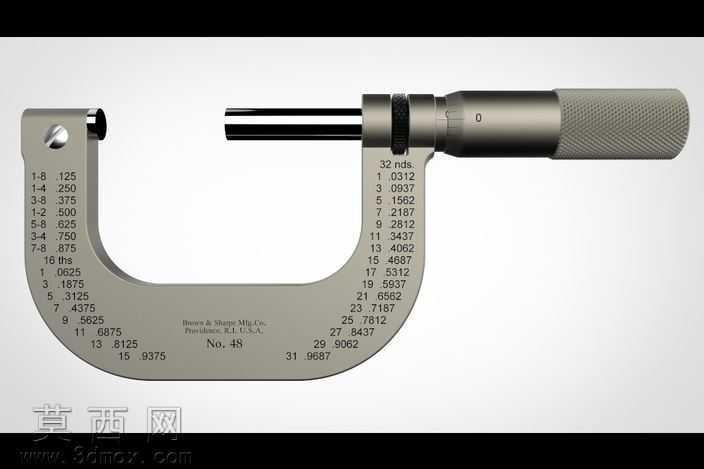

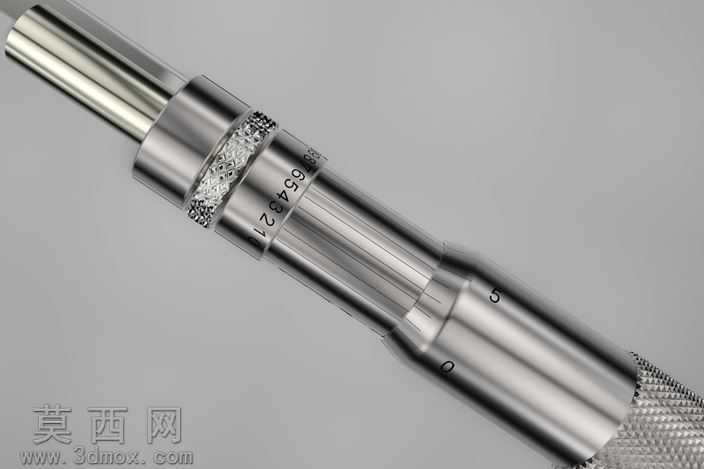

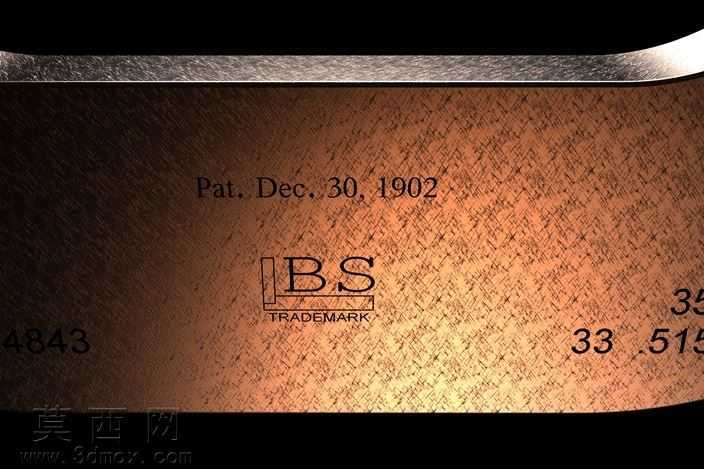

本模型为复刻经典布朗夏普No.48系列1-2英寸微米级千分尺的三维建模作品，建模过程严格参考百年老款千分尺的实物结构与外观细节，全程采用SolidWorks完成全参数化建模，保证各部件尺寸比例与实物完全一致，还原老款量具的精密机械质感。建模阶段首先梳理千分尺的整体结构逻辑，将模型拆分为C型尺架、测砧、测微螺杆、固定套管、微分筒、棘轮测力装置、锁紧装置这几个核心独立部件，针对每个部件单独建模后完成装配约束，还原真实千分尺的运动逻辑：测微螺杆可沿轴向平稳进给，微分筒可随螺杆转动实现刻度联动，锁紧扳手可实现螺杆位置锁止，完全复刻实物的操作交互逻辑。材质与渲染阶段，针对不同部件做了差异化的材质表现：C型尺架采用做旧哑光钢材材质，还原老款量具长期使用后形成的温润金属包浆，表面蚀刻的英寸刻度线、品牌标识、编号文字全部采用凹凸贴图实现，刻度线条清晰锐利，字号大小、排布位置与实物完全对齐；测微螺杆与测砧的测量端面采用高抛光硬质合金材质，表现出测量面的高光镜面质感；微分筒表面的滚花防滑纹理采用圆周阵列纹理建模，还原滚花的凹凸触感，搭配哑光镀铬材质，表现出金属磨砂的细腻质感；固定套管上的基准线、刻度数值同样采用蚀刻工艺表现，避免贴图失真。结构设计上严格遵循老式千分尺的机械原理，测微螺杆的螺距对应英制千分尺的进给精度，微分筒圆周刻度等分准确，还原0.0001英寸的测量精度对应的刻度逻辑，尺架的弧形过渡、壁厚变化都完全参考实物，既保证模型外观还原度，也通过合理的内部结构建模体现老款量具扎实的用料设计。渲染阶段采用工作室柔和布光，通过多盏补光突出金属材质的层次变化，既表现出钢材的厚重质感，也清晰呈现刻度、滚花、蚀刻标识等细节，让整体模型兼具工业精密感与复古古董的岁月质感，完整还原这款百年经典量具的设计魅力。
