绘图用拖放指南针精密结构建模

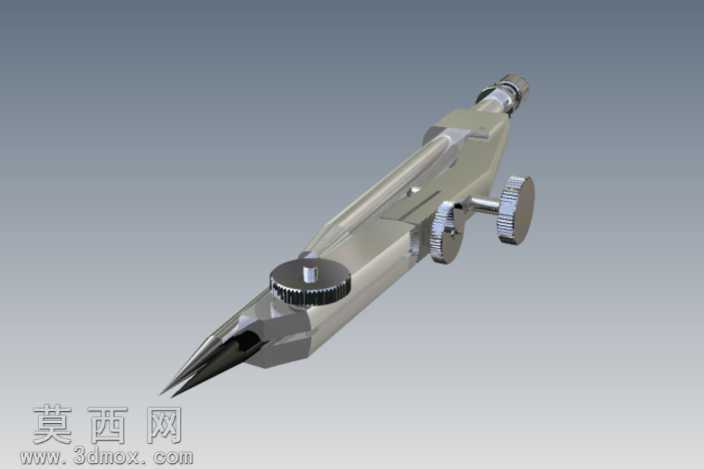

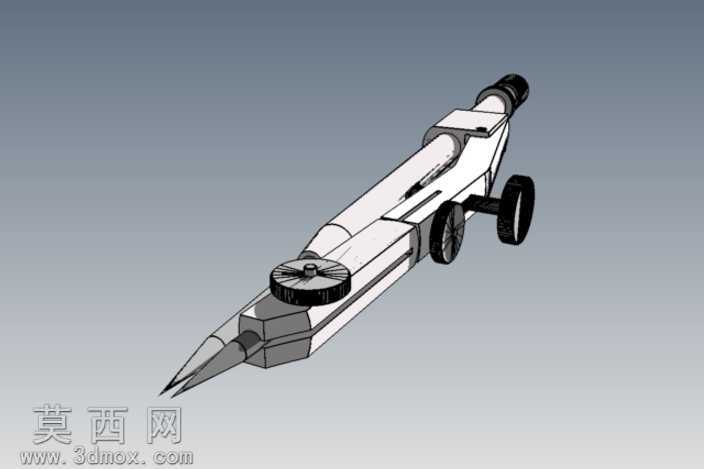

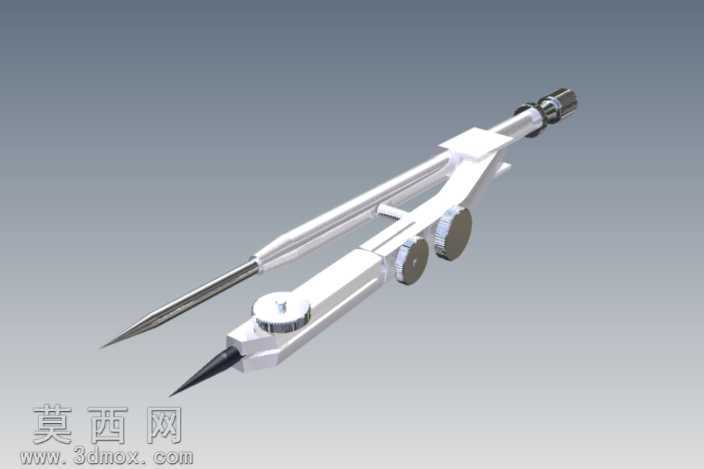

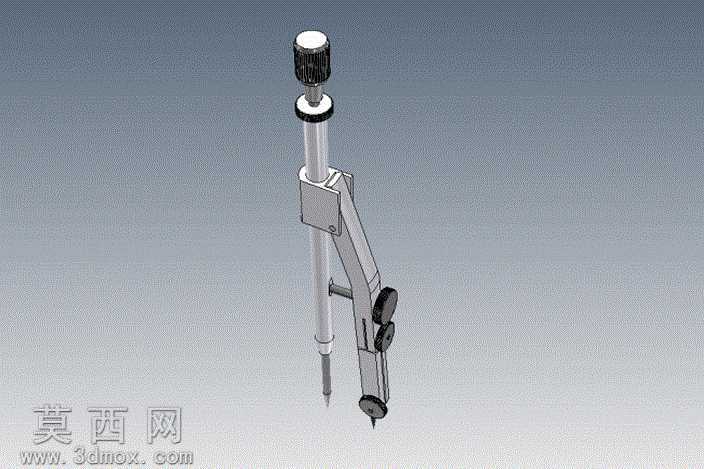

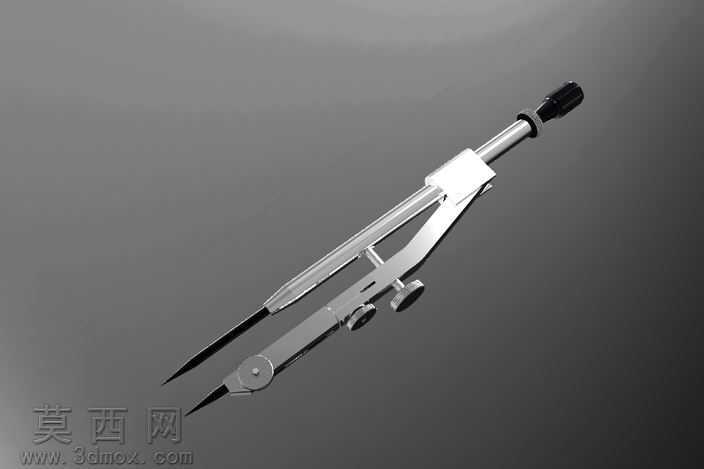

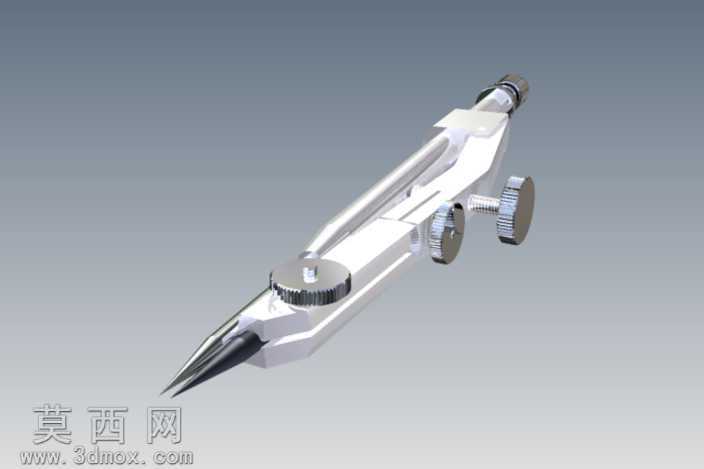

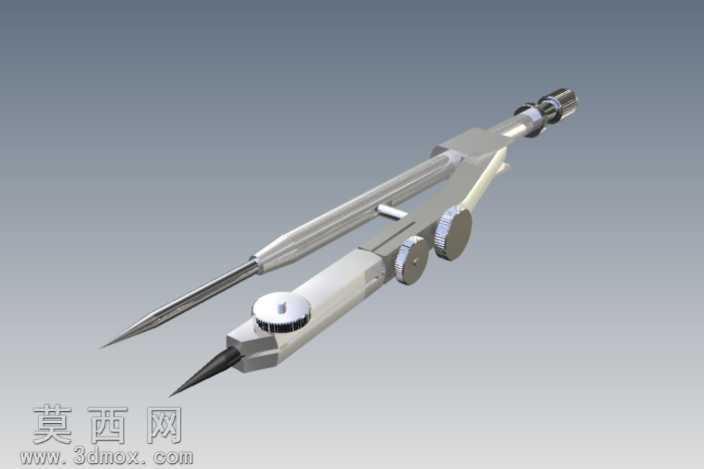

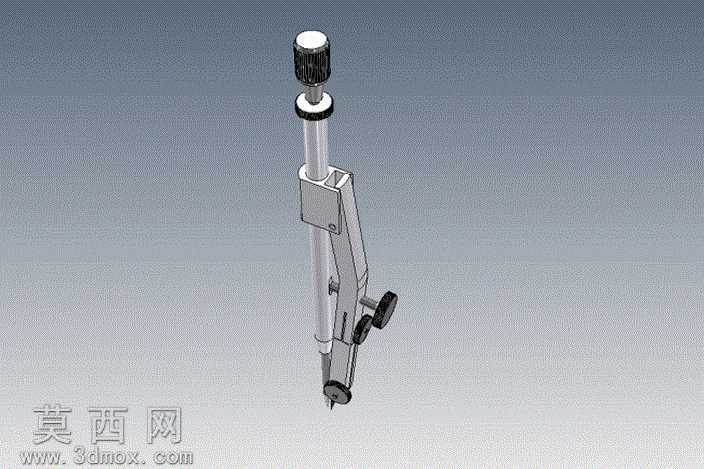

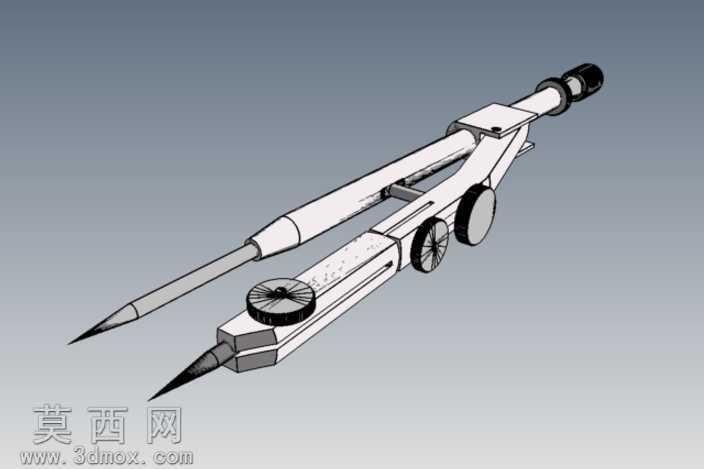

本次建模的拖放指南针是传统手绘工程图场景中用于绘制极小半径圆弧、精准定位图面点位的专用绘图工具，整体建模过程严格遵循实物测绘的尺寸比例，在三维建模软件中先完成核心基准轴的搭建，以贯穿工具整体的细长金属主杆作为全局装配基准，依次完成顶部防滑调节旋钮、锁紧环、中部铰接夹持结构、侧方微调旋钮组、底部双绘图针脚的零件建模与装配约束。材质渲染阶段针对不同部件的物理属性做了区分设置：顶部滚花旋钮采用哑光黑色硬质工程塑料材质，添加细微的滚花凹凸纹理还原防滑握持的触感；主杆部分做了亮面镀铬金属材质处理，模拟常规绘图仪器金属杆的光洁反光效果；铰接支架部分采用哑光银灰色金属材质，还原铸压金属件的细腻磨砂质感；底部的绘图针脚做了高硬度钢材的材质表现，针尖部分做了锐化处理，还原绘图针锋利纤细的形态特征；侧方的调节旋钮同样做了滚花纹理与黑色塑料材质的匹配，保证整体视觉效果与实物一致。结构设计上还原了实物的功能逻辑：顶部旋钮可控制主杆的伸缩长度，中部铰接结构可调整支臂的开合角度，侧方的多组锁紧旋钮可分别固定支臂角度、针脚伸出长度，双针脚的间距可通过支臂滑动精准调节，以此适配不同半径的小圆弧绘制需求，建模时对所有活动部件都添加了合理的装配间隙，避免出现结构干涉问题，同时还原了实物上的细微结构特征，比如旋钮上的防滑纹路、支架上的固定螺丝凹槽、针脚的锥度过渡等细节，保证模型的结构还原度与真实实物一致，可用于绘图工具产品展示、传统绘图仪器科普、机械基础结构教学等场景。
