钢结构型材约束承载结构设计

在厂房附属吊装工位、户外轻型物料转运站点的实际搭建场景中，常遇到大跨度型钢梁受端部吊点载荷作用产生螺旋扭转变形的问题，这类变形不仅会影响吊点的定位精度，长期交变载荷作用下还会在焊缝位置萌生疲劳裂纹，埋下结构失效的安全隐患。本次设计的钢结构型材约束结构，正是针对这类窄幅焊接型钢的扭转变形痛点完成的优化构型，从结构约束逻辑层面解决常规简支梁结构抗扭刚度不足的问题。

从实际应用场景来看，这类结构多用于跨度3至6米的轻型悬臂吊工位、厂区管廊跨接支撑段、小型设备的承重机架主梁部位，日常承载的额定载荷多在0.5吨至2吨区间，作业过程中吊点位置会随物料悬挂位置变化产生横向、纵向的分力，常规的工字钢或H型钢简支结构在吊点偏离梁截面形心时，很容易出现截面扭转，尤其是采用螺旋焊接工艺生产的窄幅型钢，由于焊缝成型过程中存在的残余应力，扭转变形的阈值会比热轧型钢更低，很容易在空载调试阶段就出现可见的形位偏差。

设计过程中首先从约束端的结构形式入手，摒弃了传统的单块立板焊接固定方式，在梁的两个端部设置了包裹式的约束支座，支座与型钢接触的位置分别对应梁的上翼缘、下翼缘以及腹板三个受力面，每个接触面都设置了连续的角焊缝，同时在支座底部加设了带加劲肋的安装底板，底板上预留的安装孔可通过膨胀螺栓或焊接方式与下部的混凝土基础、钢结构立柱完成刚性固定，这种多面约束的形式可以从端部限制型钢截面的转动自由度，从根源上降低扭转变形的传递路径。针对梁身中部的吊点位置，设计了三角形的吊耳加强结构，吊耳板直接穿透型钢腹板与两侧的加劲板焊接为整体，避免吊点载荷直接作用在型钢下翼缘造成局部凹陷，同时吊耳的开孔位置做了圆弧过渡处理，降低应力集中系数。

从安装边界的尺寸参数来看，该结构的主梁截面高度根据跨度不同可适配100mm至250mm的焊接型钢，端部支座的横向宽度比型钢截面宽度大80mm，每侧预留40mm的焊接操作空间，安装底板的厚度不小于16mm，底板上的安装孔间距根据基础预埋件的尺寸做了通用化设计，可适配多数常规厂房的预埋螺栓间距，不需要额外做基础改造。梁身的总长度在设计时预留了两端各100mm的支座搭接长度，避免梁端与支座焊缝位置处于剪力最大的截面处。

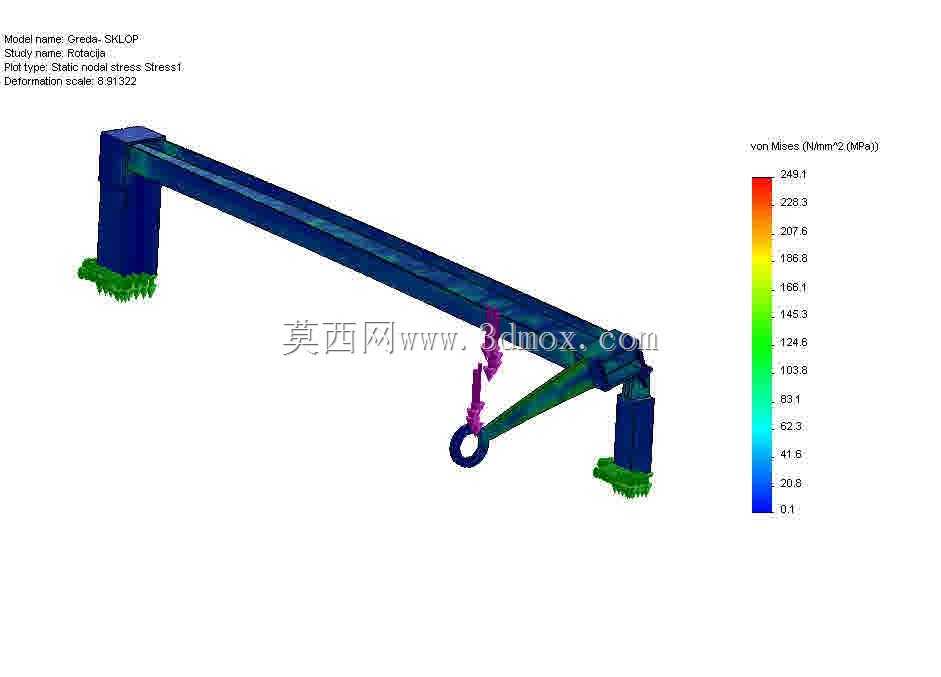

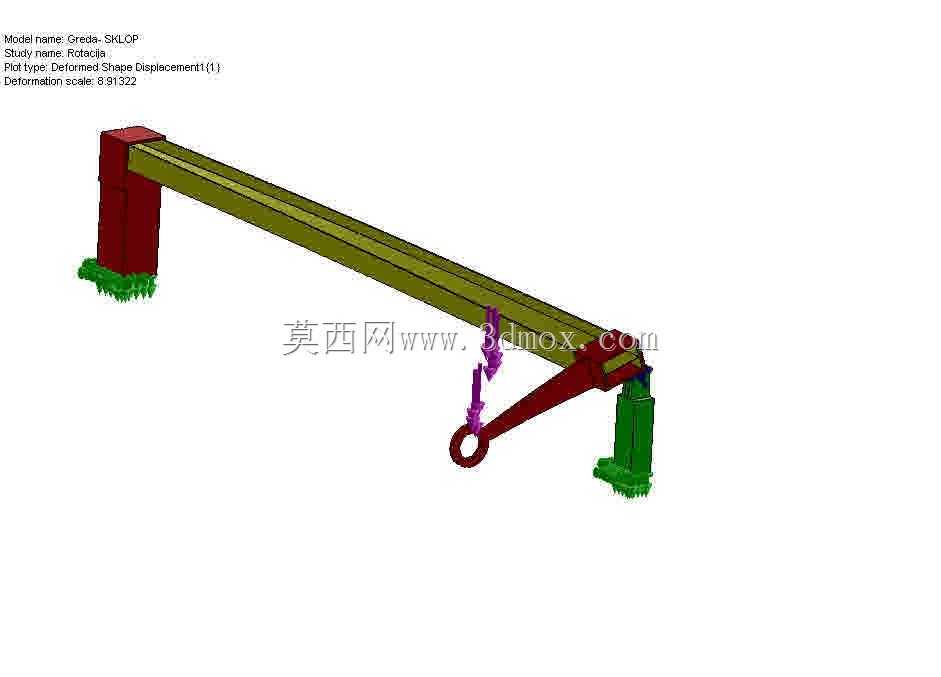

在受力特性层面，通过有限元模拟验证，这种约束结构可以将型钢的螺旋扭转变形量降低70%以上，当吊点处于梁端最不利载荷位置时，梁截面的扭转角控制在0.3度以内，完全满足轻型吊装工位的形位精度要求，同时由于端部约束刚度的提升，梁的整体抗弯承载力也比同规格简支梁提升15%左右，可以在不增加型钢截面规格的前提下覆盖更大的承载需求，有效降低结构的整体用钢量。设计过程中还针对焊接变形的控制做了工艺考量，所有加劲板与型钢的焊接位置都采用了间断焊的工艺形式，减少焊接热输入带来的梁身侧弯变形，同时在支座与梁的连接位置设置了工艺释放槽，避免焊缝交叉造成的应力集中。

从实际落地的使用反馈来看，这类约束结构在车间轻型悬臂吊、户外临时吊装架的应用中，长期使用后的形位保持能力远优于传统的简支结构，日常维护过程中只需要定期检查端部焊缝的开裂情况即可，不需要额外做形变校正，大幅降低了后期的运维成本。对于结构设计从业者来说，这类结构的设计逻辑也可以延伸到其他受扭转载荷的型材结构设计中，通过端部多自由度约束、局部载荷位置加强的方式，不需要额外增加过多的材料重量就可以大幅提升结构的整体刚度，解决窄幅型钢抗扭性能不足的共性问题。
