工业厂房涡轮压缩机组集成安装布局设计

项目分类:机械图纸 发布时间:2021-11-01 ID:351715
  • 工业厂房涡轮压缩机组集成安装布局设计
  • 工业厂房涡轮压缩机组集成安装布局设计
  • 工业厂房涡轮压缩机组集成安装布局设计
  • 工业厂房涡轮压缩机组集成安装布局设计
  • 工业厂房涡轮压缩机组集成安装布局设计
  • 工业厂房涡轮压缩机组集成安装布局设计
  • 工业厂房涡轮压缩机组集成安装布局设计
  • 工业厂房涡轮压缩机组集成安装布局设计
  • 工业厂房涡轮压缩机组集成安装布局设计
  • 工业厂房涡轮压缩机组集成安装布局设计
  • 工业厂房涡轮压缩机组集成安装布局设计
  • 工业厂房涡轮压缩机组集成安装布局设计
  • 工业厂房涡轮压缩机组集成安装布局设计
  • 工业厂房涡轮压缩机组集成安装布局设计
  • 工业厂房涡轮压缩机组集成安装布局设计
  • 工业厂房涡轮压缩机组集成安装布局设计
  • 工业厂房涡轮压缩机组集成安装布局设计
  • 工业厂房涡轮压缩机组集成安装布局设计
  • 工业厂房涡轮压缩机组集成安装布局设计
  • 工业厂房涡轮压缩机组集成安装布局设计

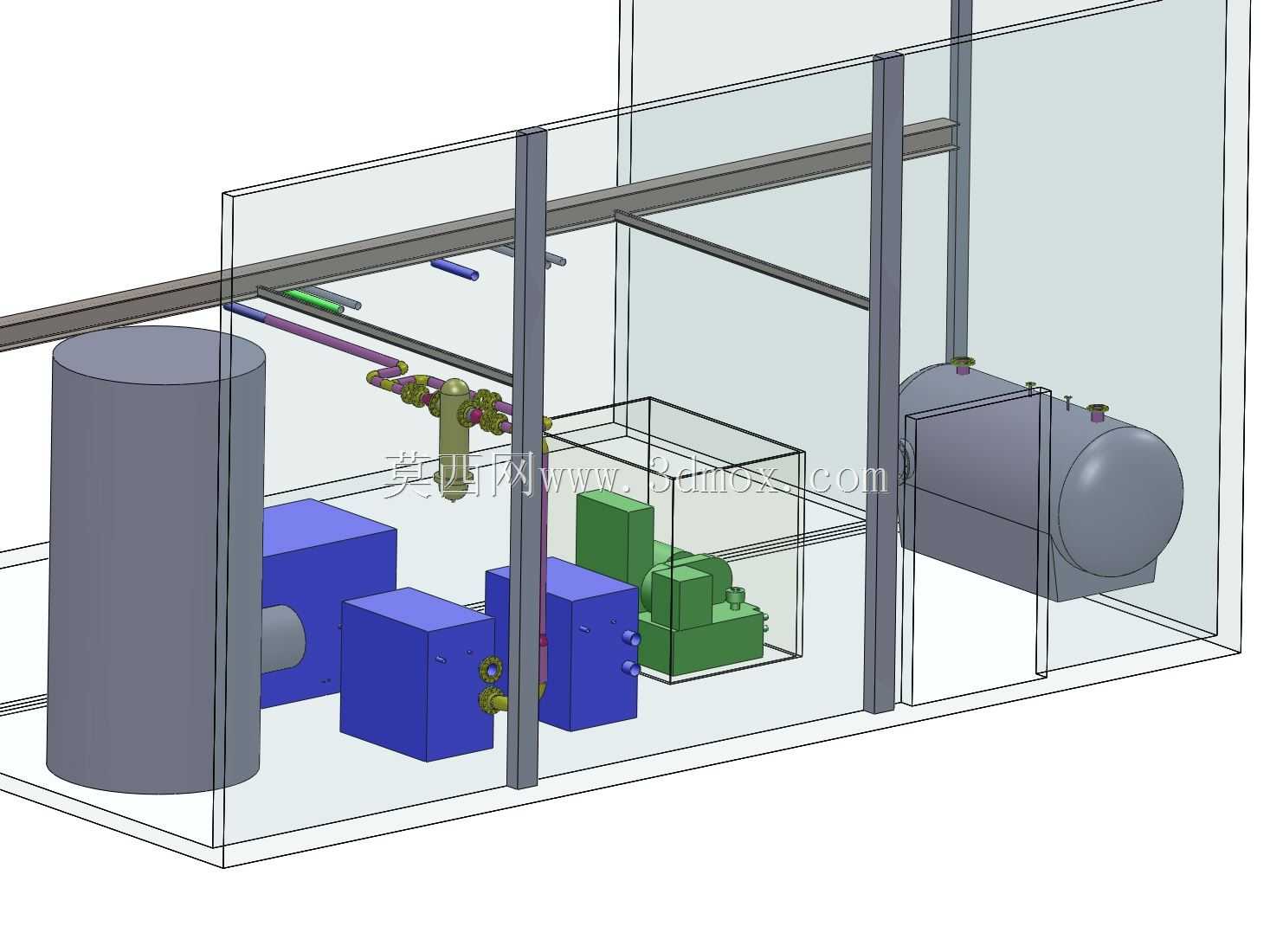

在工业厂区的动力供给环节,压缩空气是覆盖气动工装、仪表吹扫、工艺用气等多场景的核心动力源,涡轮压缩机因供气稳定、能效表现优异,常作为大中型厂区的核心产气设备,其安装布局的合理性直接影响后续运维效率、管路压损与车间空间利用率。这套安装布局方案针对封闭式厂房内的涡轮压缩机组做了全要素整合,没有孤立放置单台主机,而是把产气、缓冲、后处理、管路输送的全链路设备做了一体化排布,从三维视角能清晰看到各设备的空间占位与相对位置,避免现场安装时出现管线干涉、检修空间不足的问题。

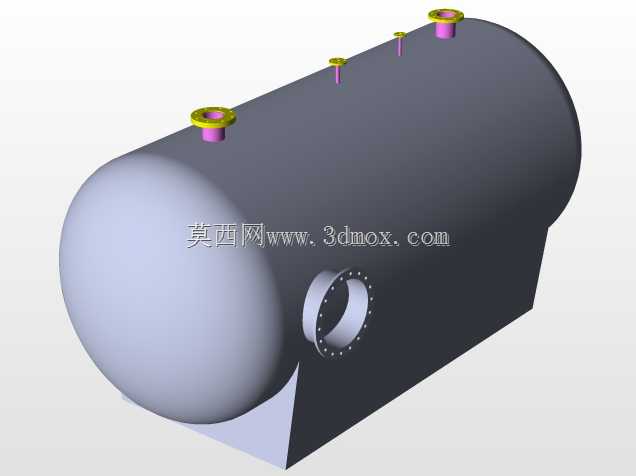

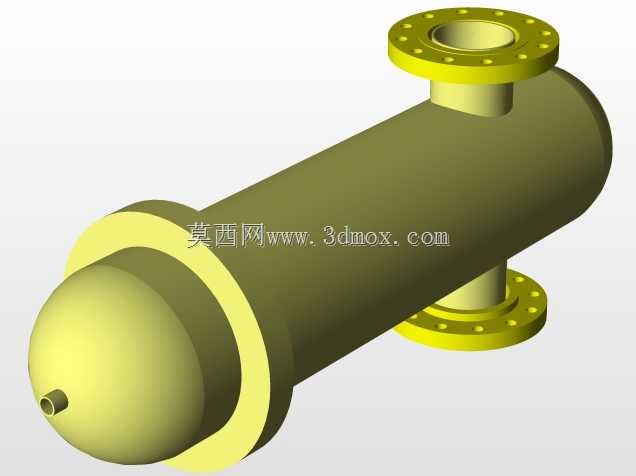

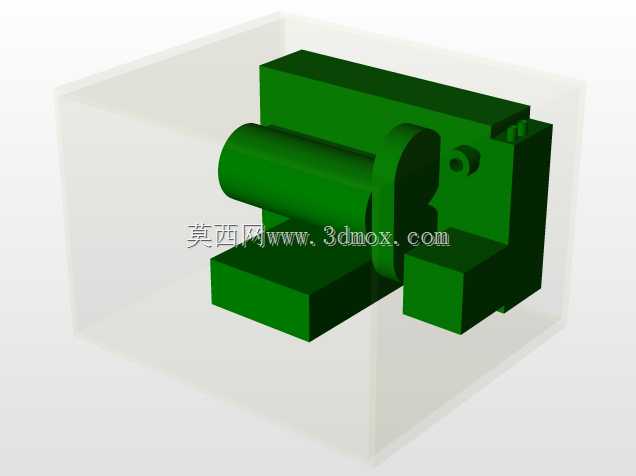

从实际用途来看,这套布局覆盖了压缩空气产出到送出的完整流程:涡轮压缩机主机作为核心产气单元,负责将常压空气压缩至额定供气压力,旁侧配套的立式储气罐承担稳压、缓冲作用,抵消压缩机启停或用气负荷波动带来的压力震荡,卧式罐体承担初步的气液分离与缓存作用,连接各设备的工艺管线则负责输送压缩介质,管路上预留的阀组接口可方便后续加装冷干机、精密过滤器等后处理设备,满足不同品质的用气需求。布局时特意将主机放置在靠近厂房侧墙的区域,预留出足够的散热通道,避免机组运行时热量积聚在封闭空间内导致进气温度升高、产气效率下降,同时主机周边预留了不小于1.2米的检修操作空间,方便日常更换滤芯、检查密封件以及后期的设备大修作业。

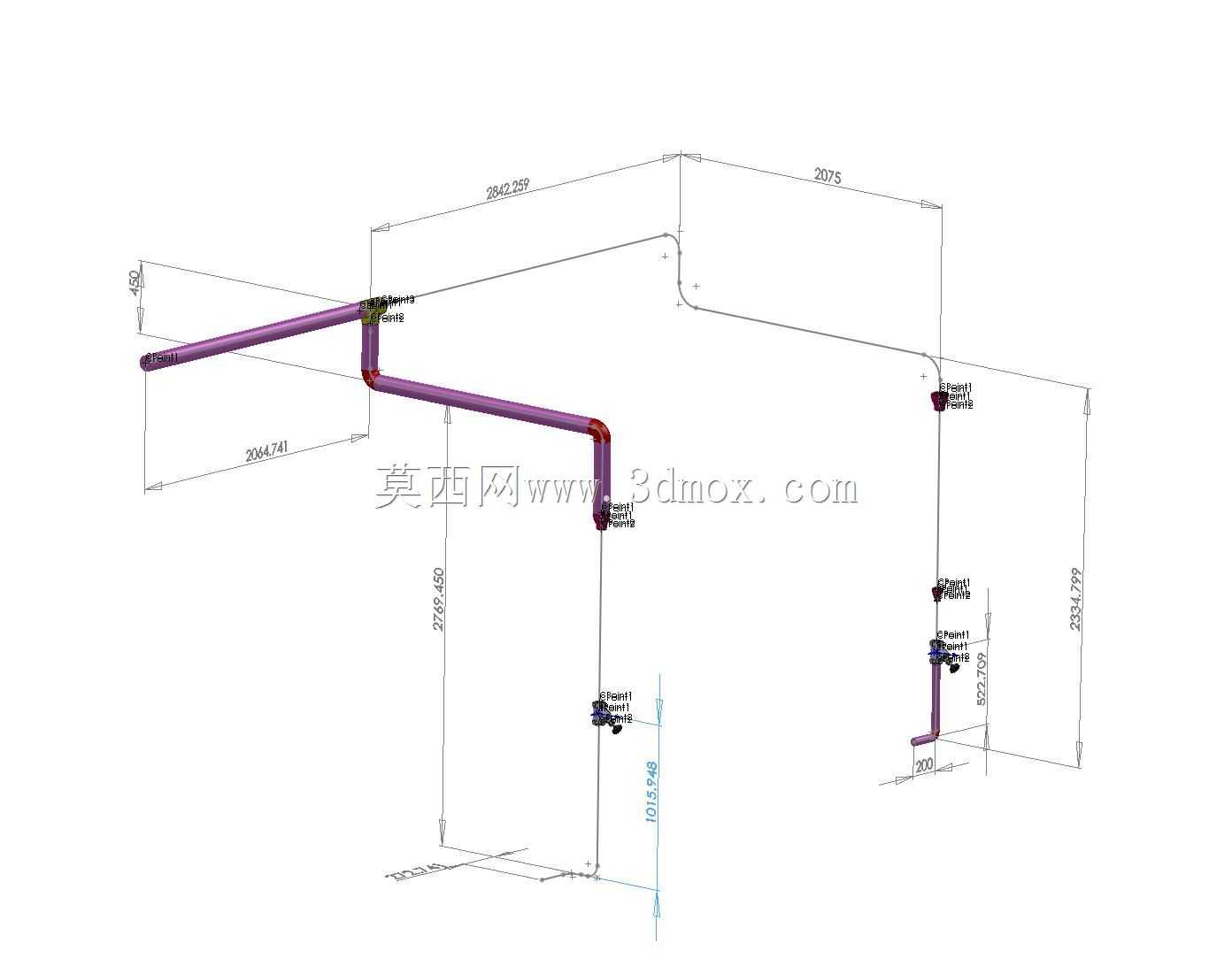

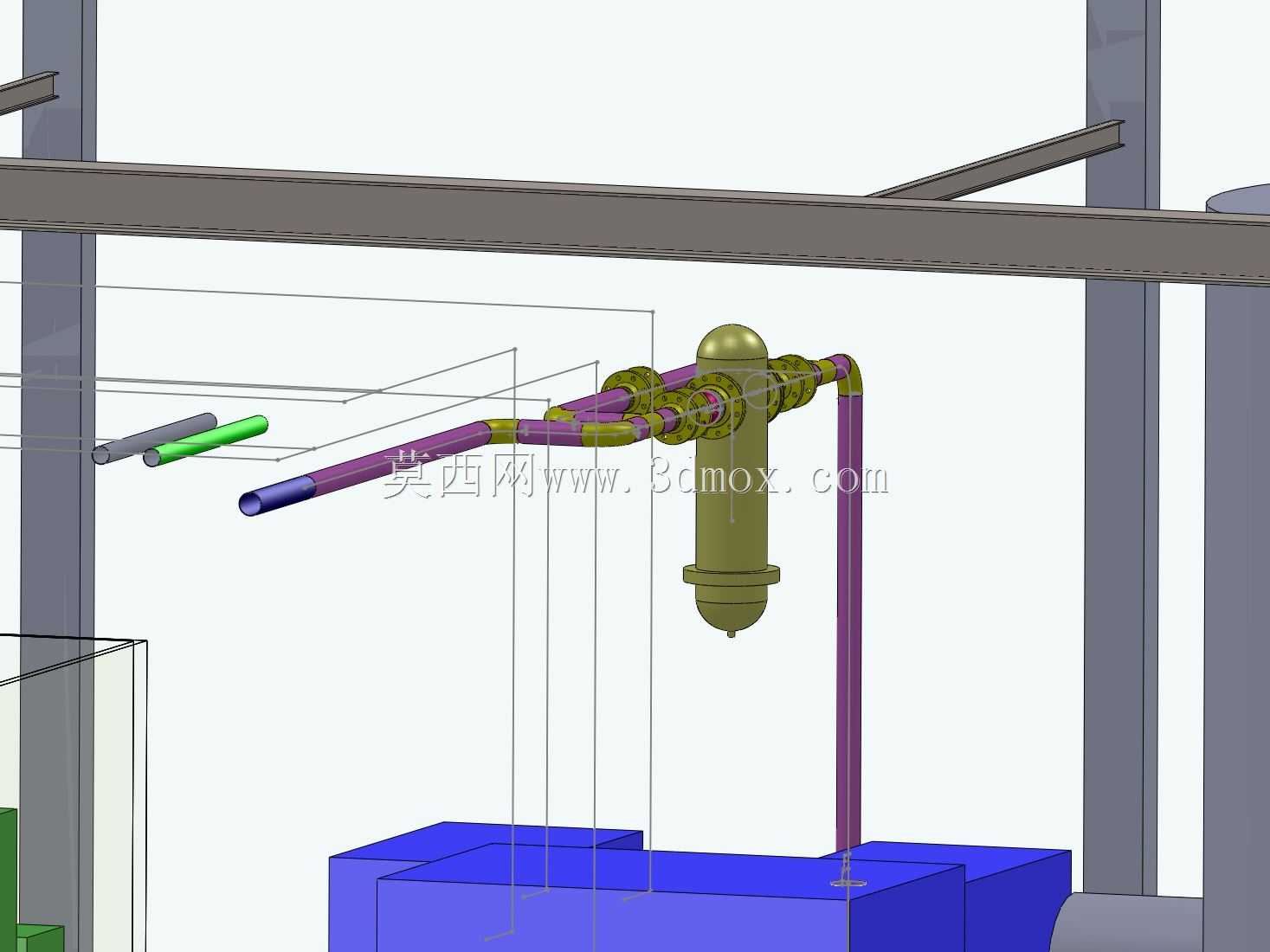

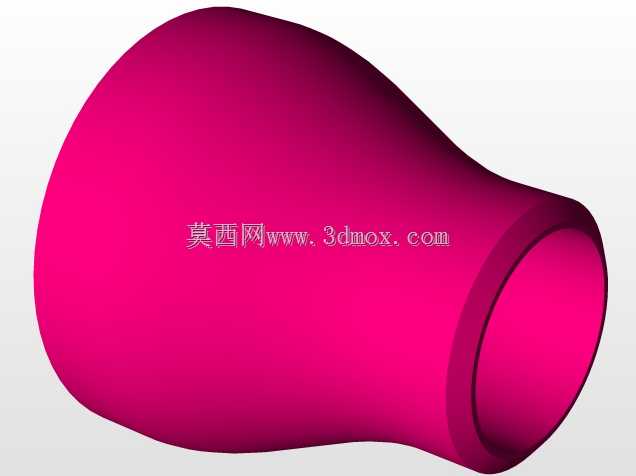

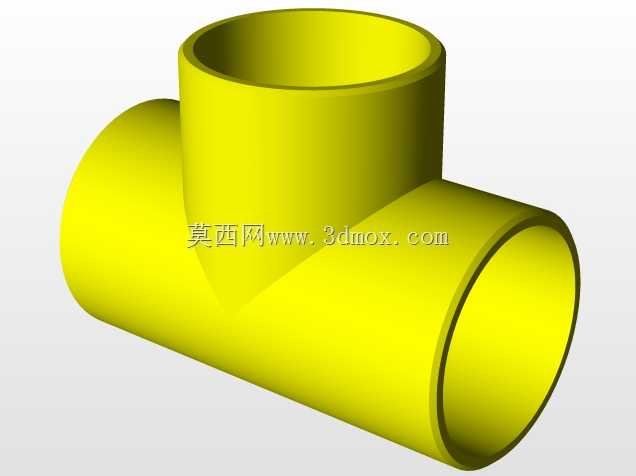

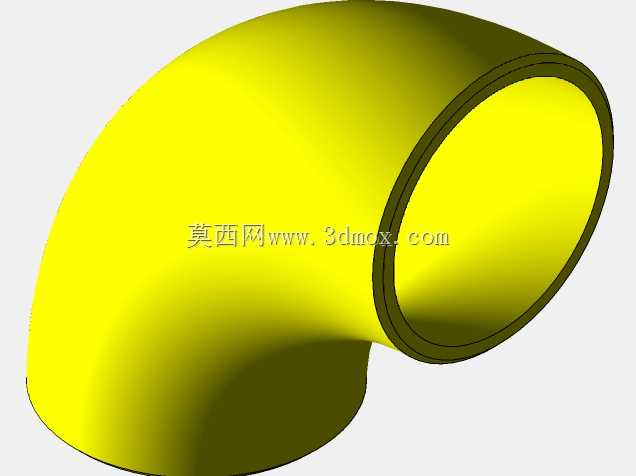

设计思路上完全贴合现场安装的实际需求,没有做理想化的无约束排布,而是以厂房的玻璃隔断围护结构作为安装边界,所有设备、管线都布置在围护结构限定的独立动力站房区域内,避免动力设备的运行噪音、振动传递到生产作业区。管线排布采用了顶部架空走管的方式,沿厂房结构梁铺设主供气管道,既不占用地面通行与检修空间,也能减少管线被现场重物磕碰损坏的风险,管道的走向顺着设备接口位置做了顺直排布,尽量减少不必要的弯头与变径,从设计源头降低管路沿程压力损失。各设备的基础占位在模型中做了明确的边界标注,立式储气罐的安装位置远离人员频繁通行的通道,避免罐体附件意外磕碰伤人,卧式罐体放置在机组的出气侧,缩短与主机之间的连接管路长度,减少压降损耗。

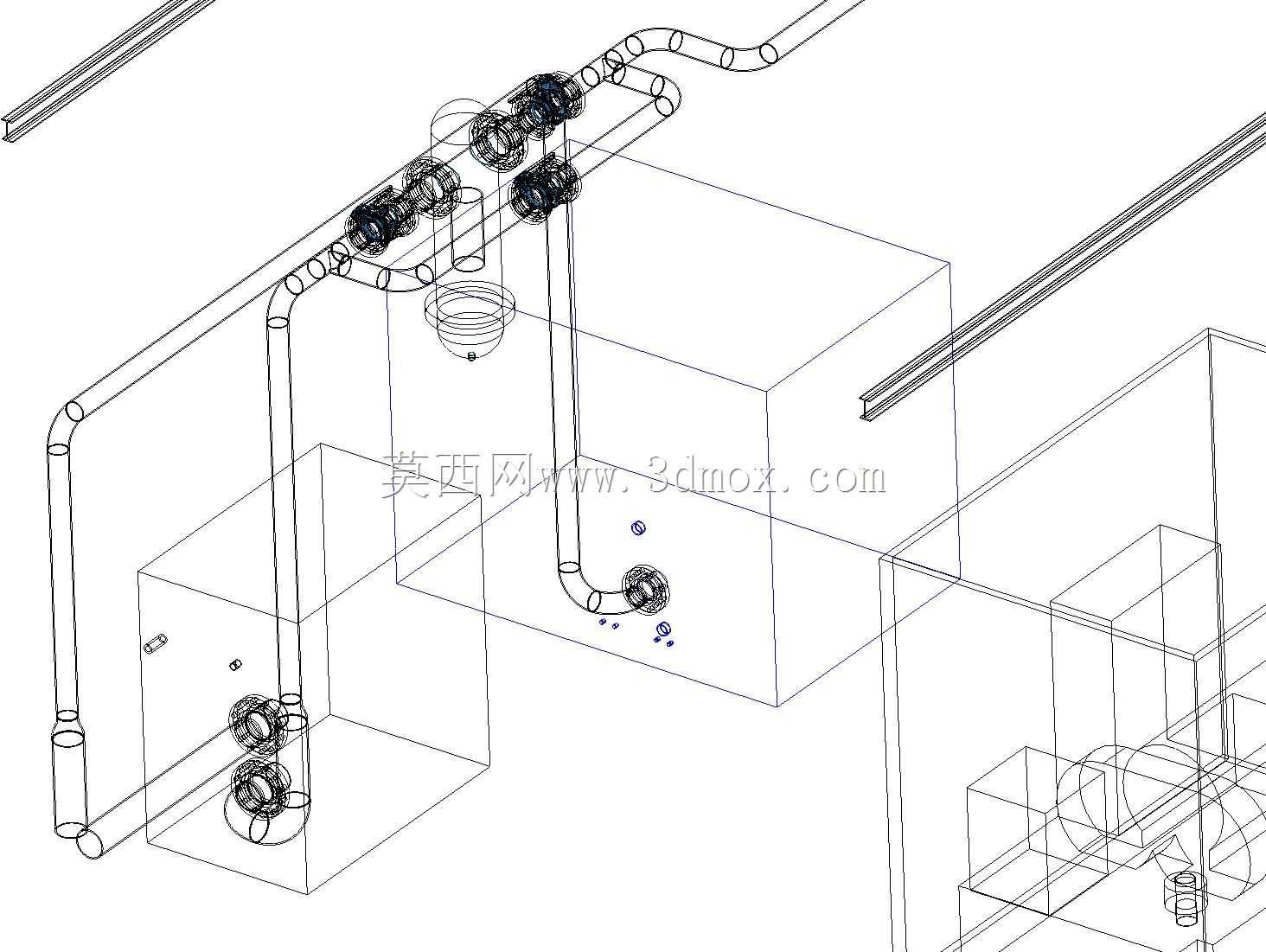

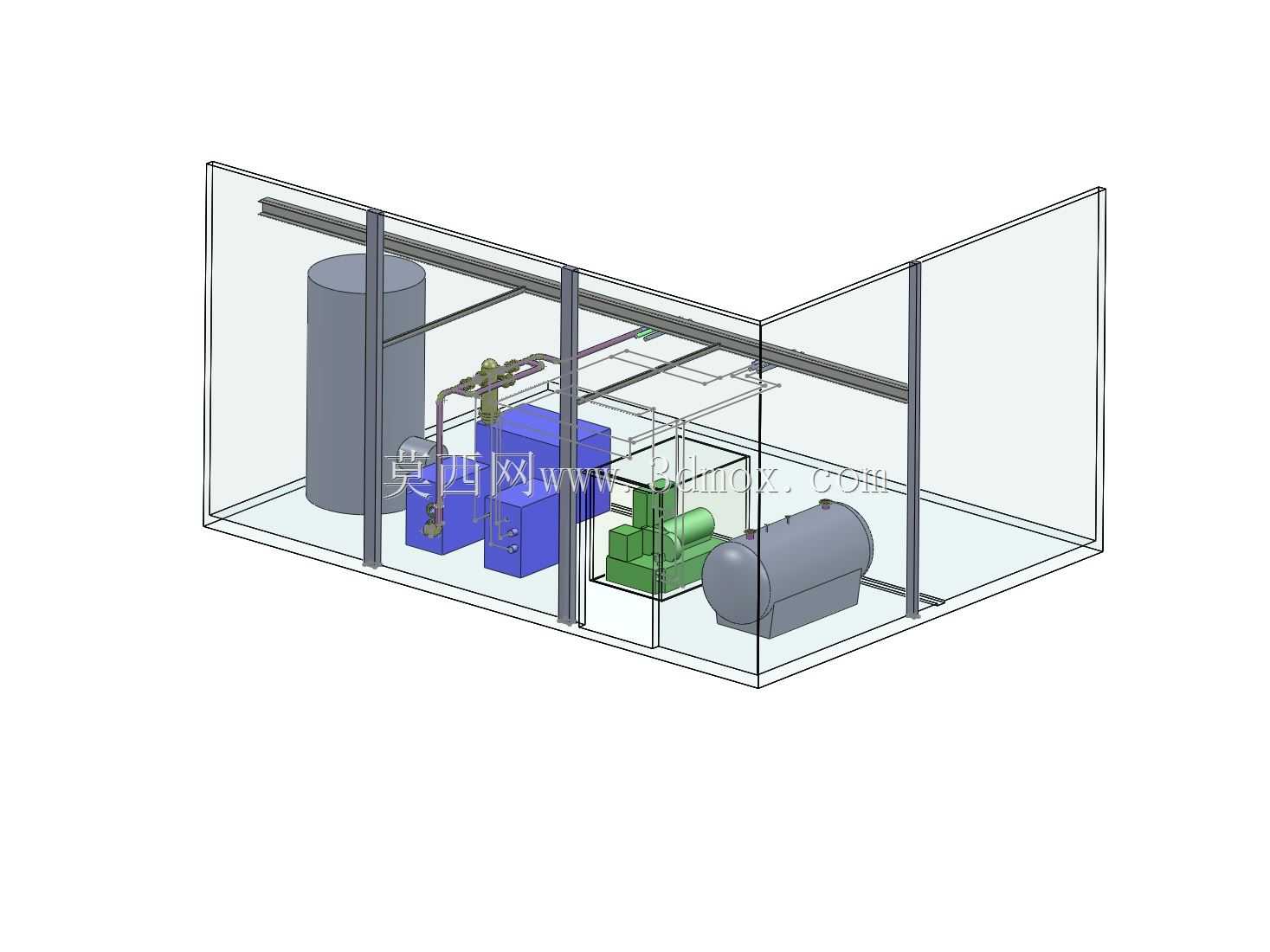

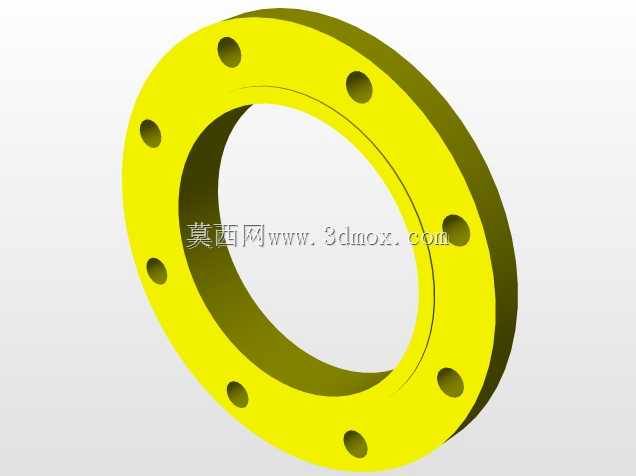

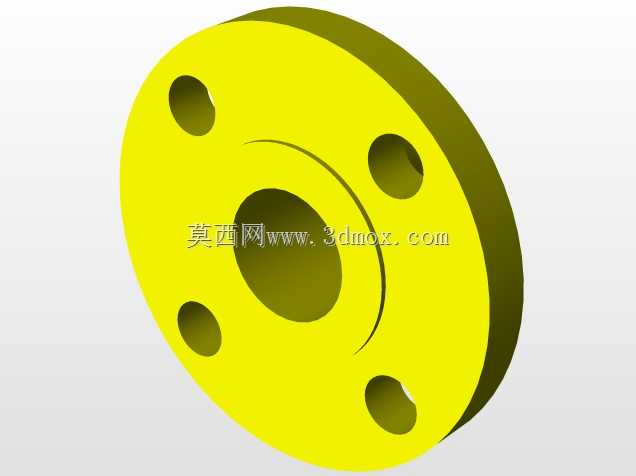

从安装边界来看,整套机组的布局严格控制在厂房隔断围成的L型区域内,设备最高点与厂房顶部结构梁预留了足够的管线安装与检修间隙,架空管线的最低标高满足人员通行与小型物料转运的净空要求,不会出现碰头或阻碍运输的问题。设备之间的连接管线都预留了法兰连接的操作空间,现场安装时不需要额外切割调整管线长度,可直接按照三维布局的定位完成设备就位与管线对接,大幅减少现场安装的返工量。同时布局中考虑了日常巡检的动线,从站房入口到各设备的操作位都有顺畅的通行路径,巡检人员不需要跨越管线或绕行设备就能完成压力、温度等运行参数的检查,符合工业动力站房的运维规范。

不同于单台设备的独立模型,这套安装布局把设备、管线、围护结构、空间边界做了整合,能直接用于现场安装的技术交底,让施工人员直观理解各设备的相对位置与安装要求,也能在设计阶段提前发现管线碰撞、空间不足等潜在问题,避免现场施工时出现设计变更,缩短整个动力站房的安装调试周期。对于需要新建压缩空气站的厂区来说,这种集成化的布局设计能最大化利用有限的厂房空间,在满足设备运行、检修要求的前提下,压缩站房的占地面积,同时优化管路走向降低输气压损,提升整个压缩空气系统的运行能效。
