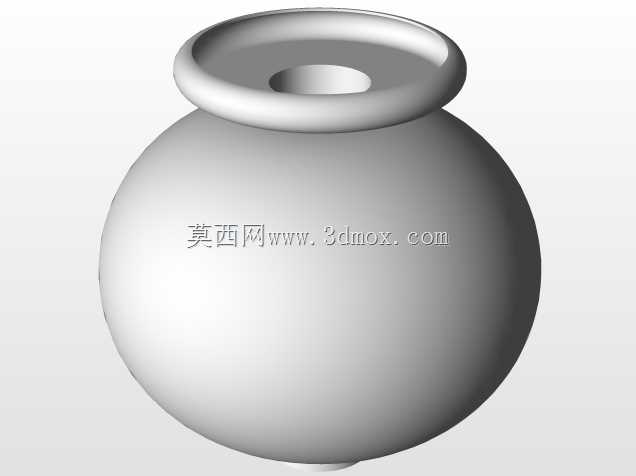

球形敞口陶瓷罐三维造型练习作品

这类球形敞口罐体的建模练习，核心是帮助建模人员掌握回转类薄壁构件的曲面构建逻辑，很多刚接触三维结构设计的从业者，容易在这类看似简单的回转体建模中忽略壁厚均匀性、口部卷边结构的过渡处理问题，实际生产中这类罐体的应用场景覆盖日用陶瓷存储、实验室试剂盛装、小型化工原料中转等多个领域，不同场景下对罐体的壁厚、口部强度、底部放置平稳度的要求存在明显差异。从结构设计角度看，该罐体采用球形主体结构，相比直筒型罐体，同等容积下球形结构的受力均匀性更优，内部盛装物料时侧壁应力分布更平缓，不容易出现局部应力集中导致的开裂问题，尤其是盛装带一定压力的流体物料时，球形壁面的承压能力比同壁厚的直筒结构高30%左右。建模过程中首先要确定的是主体回转轮廓线，轮廓线的曲率连续性直接决定最终曲面的光滑度，口部的卷边结构不能简单做等半径倒圆，要考虑实际生产中卷边部位的成型工艺，陶瓷类罐体的口部卷边需要预留施釉厚度，金属冲压类的罐体卷边则要考虑板材折弯的最小半径，避免成型过程中出现材料拉伤开裂的问题。从安装放置边界来看，该罐体底部为小平面支撑结构，支撑面的直径大小直接决定放置稳定性，设计时需要根据罐体总高度调整支撑面直径，通常支撑面直径不小于罐体最大直径的1/5，否则放置时容易出现侧翻风险，尤其是盛装高密度物料时，重心上移会进一步降低放置稳定性，必要时可以在底部增加配重结构或者加大支撑面的接触面积。罐体的口部采用外翻卷边设计，一方面是提升口部的结构强度，避免薄壁口部受碰撞出现变形缺口，另一方面卷边结构可以更好地配合密封盖使用，外翻的卷边能给密封盖的卡扣提供限位支撑，提升密封配合的可靠性。很多建模新手在做这类回转体模型时，习惯直接用整圆旋转生成实体，忽略了实际产品的壁厚要求，这类薄壁罐体的壁厚通常根据材质不同调整，陶瓷材质的壁厚一般在3-8mm，食品级塑料材质的壁厚在1-3mm，金属冲压材质的壁厚在0.5-2mm，建模时需要采用抽壳特征来生成均匀壁厚，抽壳过程中要注意口部和底部的厚度差，避免出现局部壁厚过薄导致的结构强度不足问题。另外，这类罐体的内壁过渡圆角也需要重点关注，底部和侧壁的过渡圆角不能过小，否则不仅成型时容易出现材料填充不足的问题，日常使用时也容易残留物料，清洁难度大幅提升，尤其是用于盛装食品、膏状物料的罐体，内壁过渡圆角通常要大于R3，保证物料可以顺利倒出，减少残留。从建模练习的角度来说，完成基础的回转实体建模后，还可以进一步拓展参数化设计能力，将罐体的最大直径、总高度、口部直径、壁厚、卷边半径、底部支撑面直径都设置为可调整参数，后续遇到不同容积需求的罐体设计时，只需要修改对应参数就能快速生成新的模型，大幅提升同类型产品的设计效率。实际工程应用中，这类球形罐体还经常配套提手、倾倒口、密封盖等附属结构，建模时需要提前考虑这些附属结构的安装位置，在罐体对应位置预留安装凸台或者连接结构，避免后续装配时出现干涉问题，比如安装提手的位置需要局部增加壁厚，保证连接部位的强度能够承受满载时的总重量，倾倒口的位置要做导流曲面设计，保证倾倒物料时流体不会顺着罐体外壁流淌。
