90度法兰连接式铸铁弯头结构设计

　　在工业管路系统的布设过程中，受场地空间限制、设备接口方位差异、管路走向规划要求，经常需要改变管路的轴向方向，法兰连接式铸铁弯头就是这类场景下应用极为广泛的管路转向连接件。这类弯头多采用铸铁材质铸造成型，材料本身具备良好的抗压性能与减震特性，适配给排水、暖通循环、低压化工流体输送、市政管网等多类工况的使用需求，相比焊接式弯头，法兰连接的形式不需要现场施焊作业，安装拆卸效率更高，后期管路维护、部件更换时不需要破坏整段管路结构，能大幅降低现场运维的工作量。

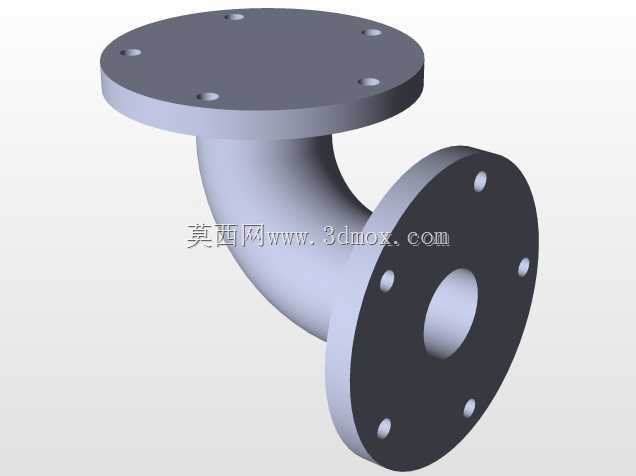

　　从结构设计逻辑来看，这款90度弯头两端采用标准凸面法兰结构，法兰端面均匀分布螺栓通孔，安装时通过穿装螺栓配合密封垫片，即可实现与相邻管路、泵阀设备接口的刚性密封连接，法兰密封面的平面度、螺栓孔的位置度是设计过程中需要重点控制的形位公差，直接影响安装后的密封可靠性，若螺栓孔位置偏差超差，现场安装时会出现螺栓无法穿装、法兰面贴合不严的问题，容易引发介质渗漏故障。弯头的弯曲段采用等径圆弧过渡结构，弯曲半径的取值兼顾了管路流阻与安装空间的平衡，过小的弯曲半径会导致介质转向时流阻陡增，提升管路输送过程中的动力损耗，过大的弯曲半径则会增加弯头本身的轴向占用空间，不利于狭小布设场景下的安装适配。

　　从安装边界维度考量，这类弯头的两个法兰端面分别处于相互垂直的两个轴向平面上，安装前需要确认两端对接接口的法兰规格、压力等级、螺栓孔分布圆直径完全匹配，安装过程中需要对称拧紧法兰螺栓，避免单侧受力过大导致法兰面变形、密封失效。弯头的流道内壁做了平顺过渡处理，没有明显的铸造凸起或台阶，能减少介质流经转向段时的湍流现象，降低流体冲刷对管壁的磨损速率，延长部件的实际使用寿命。铸铁材质本身的耐腐蚀性能优于普通焊接钢管件，在输送水基介质、弱腐蚀性流体时不需要额外做内壁防腐处理，能降低管路系统的前期建设成本。

　　在实际工程选型过程中，需要根据管路的设计工作压力、输送介质属性、现场安装空间尺寸来匹配对应规格的弯头，法兰的公称通径需要与对接管路完全一致，螺栓孔的数量、孔径需要匹配对应压力等级的法兰标准，避免出现安装不匹配的问题。这类弯头的三维建模过程中，需要重点还原法兰端面的螺栓孔分布、弯曲段的壁厚均匀性、流道的过渡曲面，确保模型的尺寸参数与实际加工图纸一致，方便后续做管路装配干涉检查、管路应力仿真分析时获得准确的计算结果，避免现场安装时出现部件碰撞、接口错位的问题。不同于小口径的螺纹连接弯头，法兰式铸铁弯头多用于中大通径的管路系统，自身结构强度更高，能承受更高的管路压力与水锤冲击，适合长期固定布设的管路场景使用。
