机械旋转中心轴组件结构设计方案

这套旋转中心轴组件的结构设计，核心服务于回转类工装夹具、精密旋转工作台以及小型铸造模具的定心传动场景，在实际生产线上，这类部件是保障回转作业同轴度的核心基础件，但凡涉及到需要绕固定轴线做连续回转、间歇分度的工位，都离不开这类中心轴结构做支撑定心。从实际使用场景来看，这类轴组件常应用在小型回转工装的核心传动位置，比如铸造生产线的回转工位模具架、小型回转工作台的定心主轴、精密夹具的旋转定位核心，它需要同时承担径向承载、轴向定位以及回转定心的多重作用，设计时首先要考量的就是不同工况下的载荷匹配，比如轻载分度场景下侧重回转灵活性，重载连续运转场景下侧重结构刚性与耐磨性能。

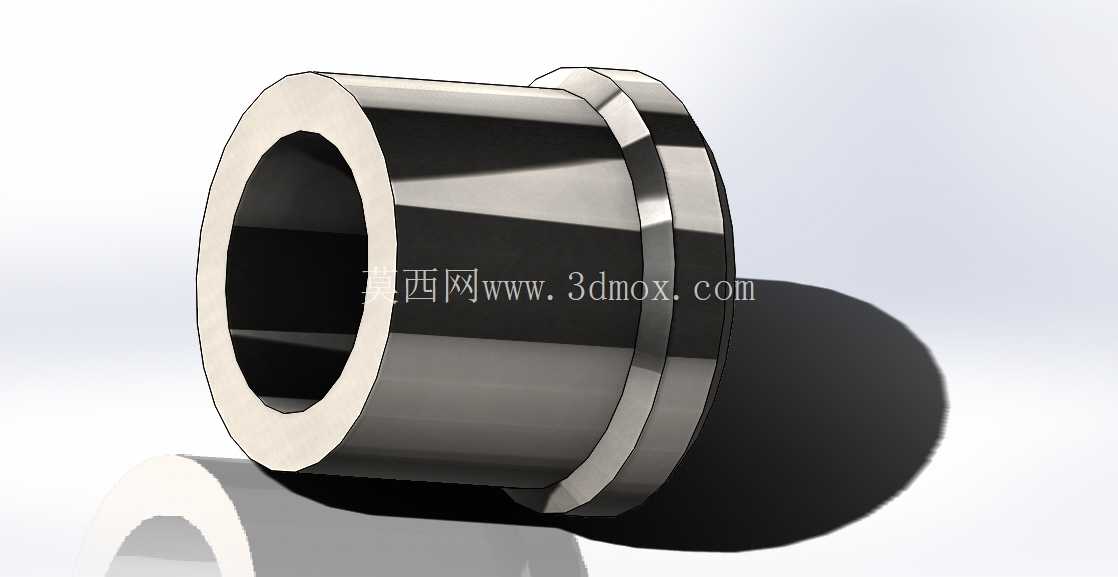

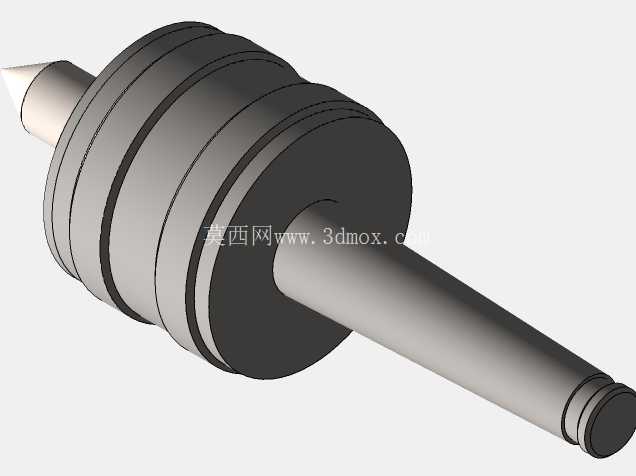

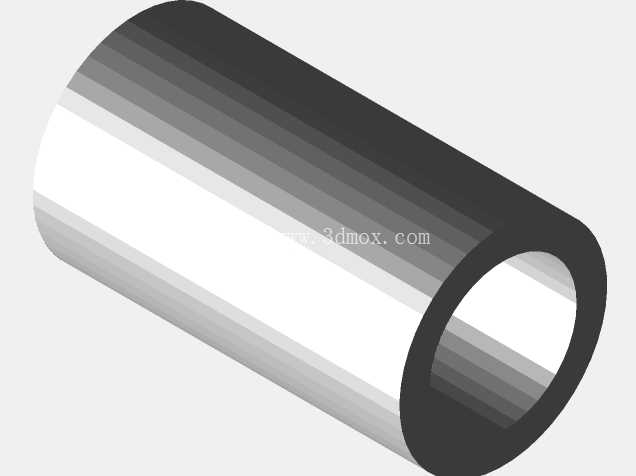

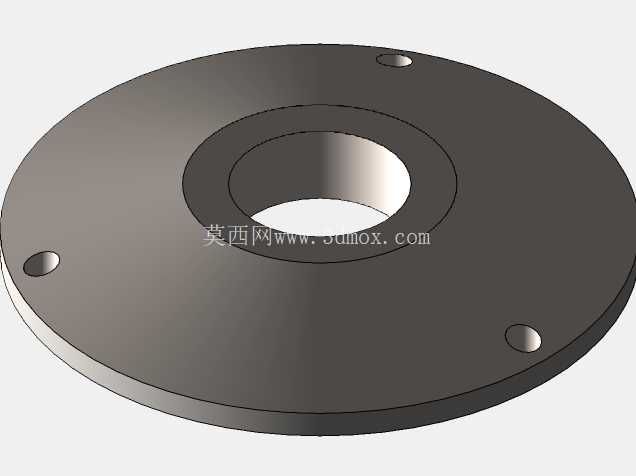

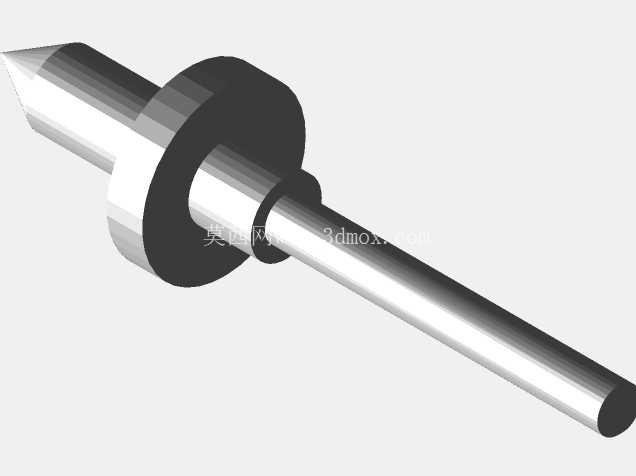

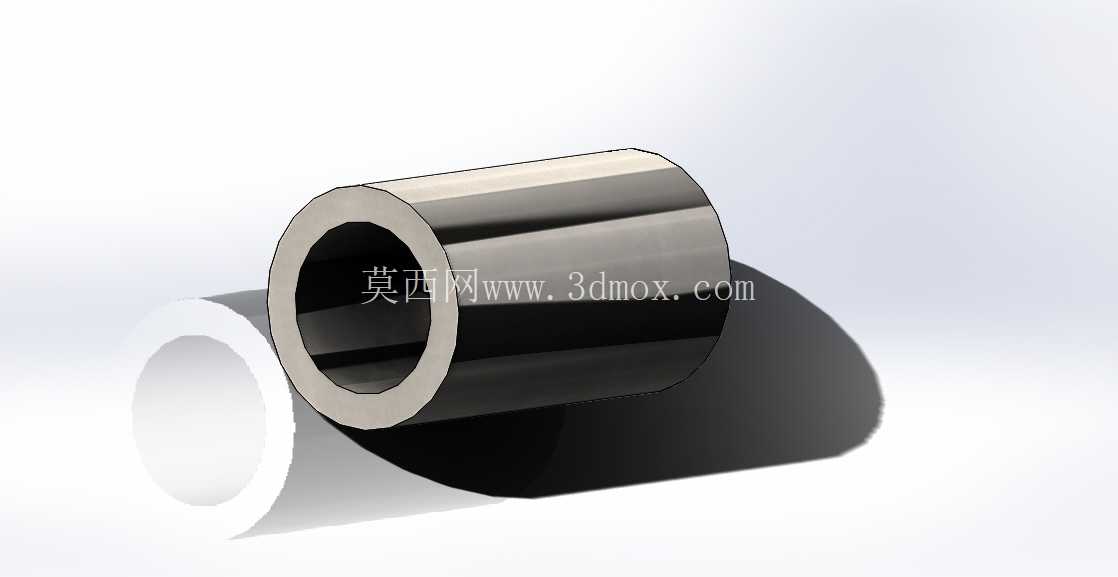

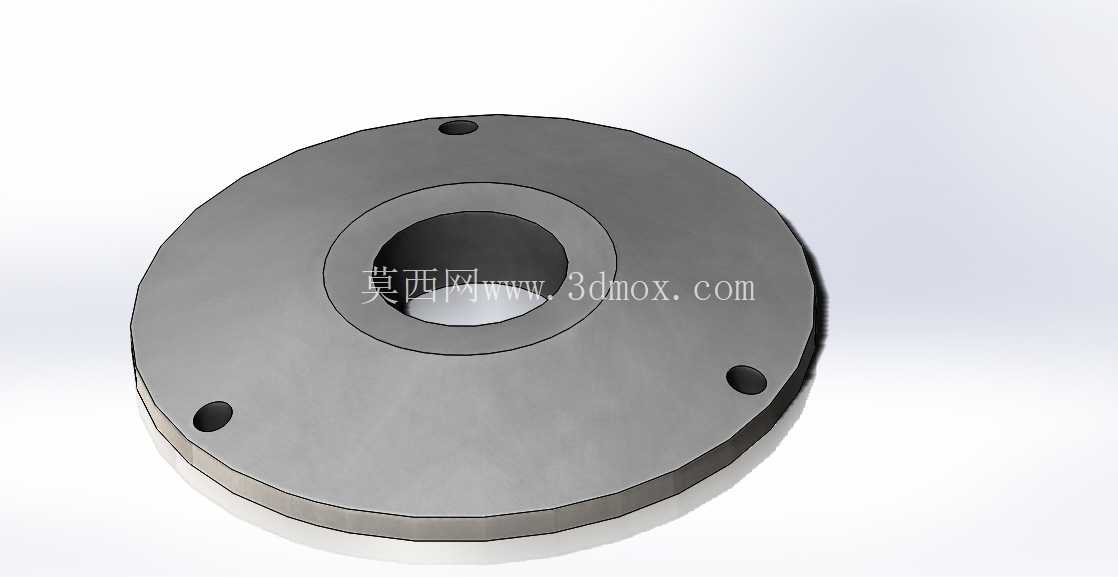

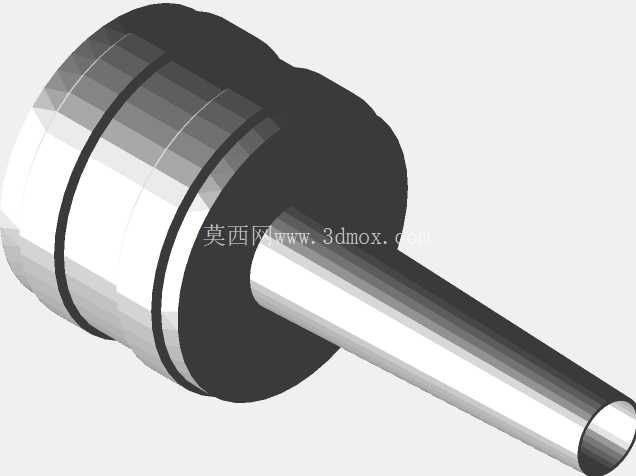

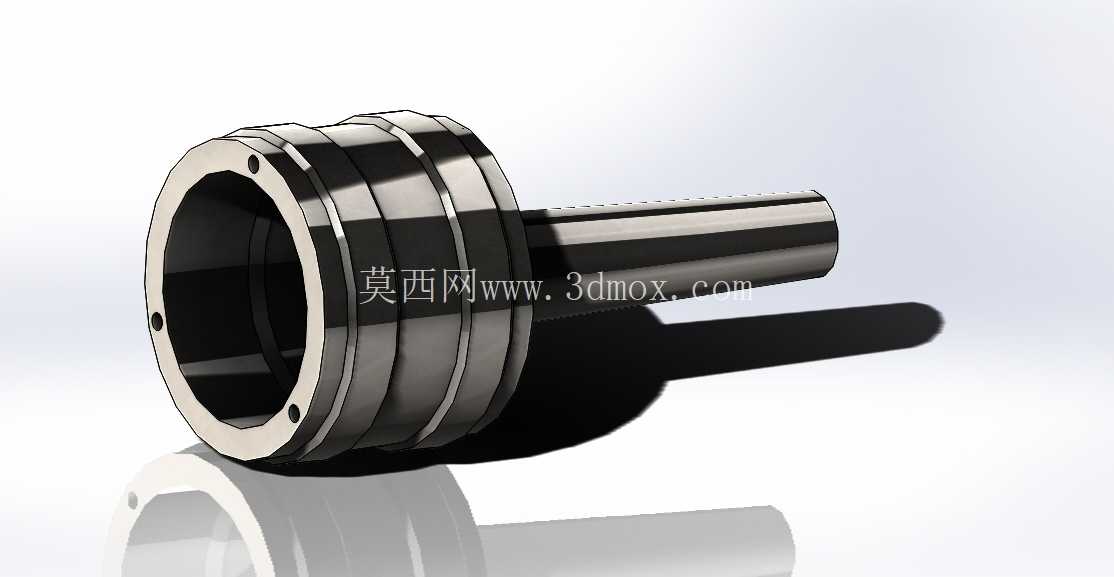

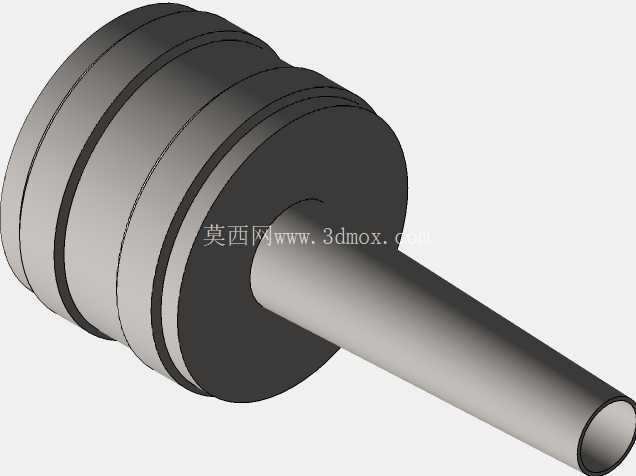

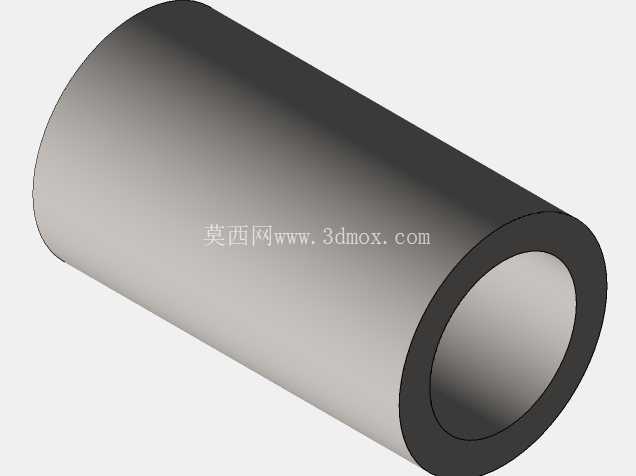

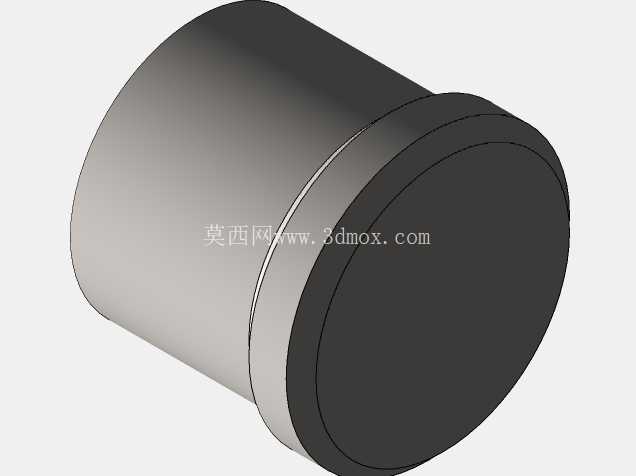

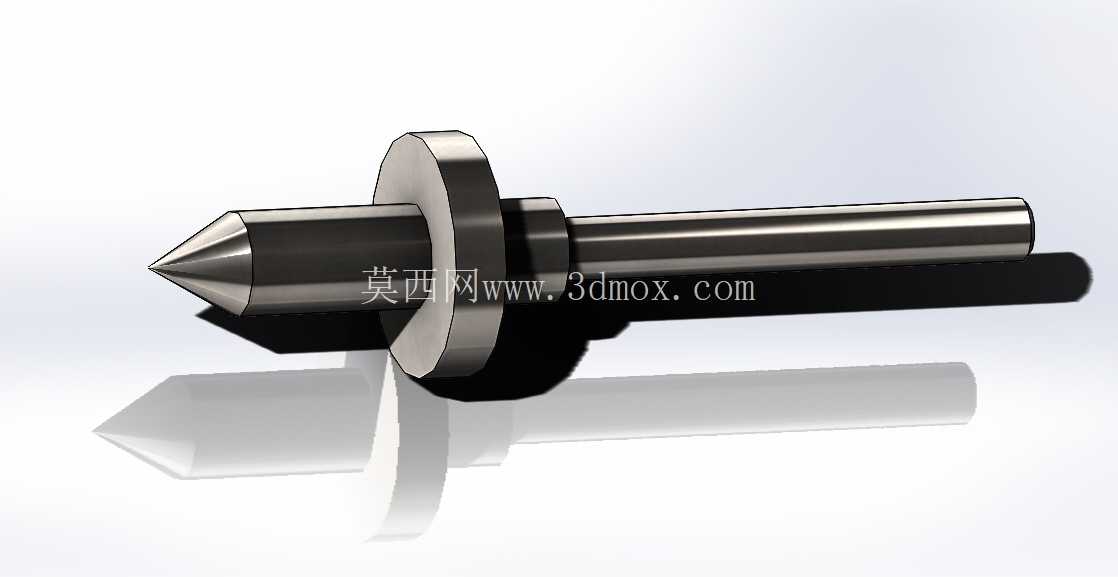

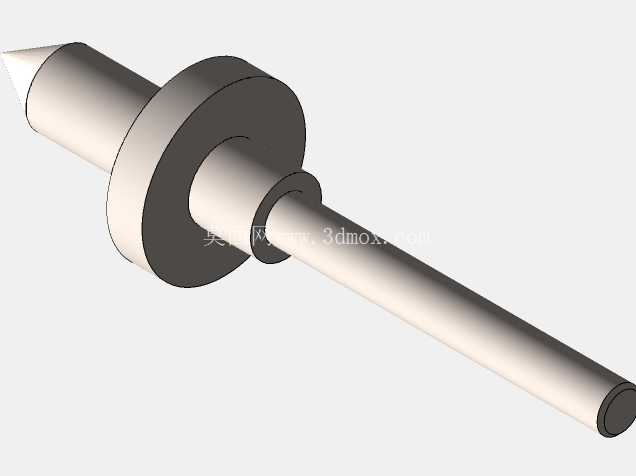

从结构设计思路来看，整个组件采用分段式轴身设计，轴端做锥形导向结构，方便装配时快速导入配合孔位，避免硬装配导致的配合面刮伤；轴身设置多组阶梯轴肩，分别对应不同功能段的安装定位：靠近锥端的小直径轴段用来安装锁紧挡圈，限制轴系的轴向窜动；中间大直径的轴段是核心承载段，配套的套筒类零件套装在该段时，轴肩可以直接做轴向定位基准，不需要额外加装定位套，减少装配累计误差；最外侧的轴段做等直径设计，用来适配轴承或者滑动衬套的安装，轴端做倒角处理，方便压装轴承时的对位。配套的端盖类零件采用盘式结构，端面设置定位止口，装配时可以卡在安装基座的止口槽内，既可以限制轴系的轴向窜动，又能起到密封防尘的作用，避免铸造车间的金属碎屑、粉尘进入配合面造成磨损。

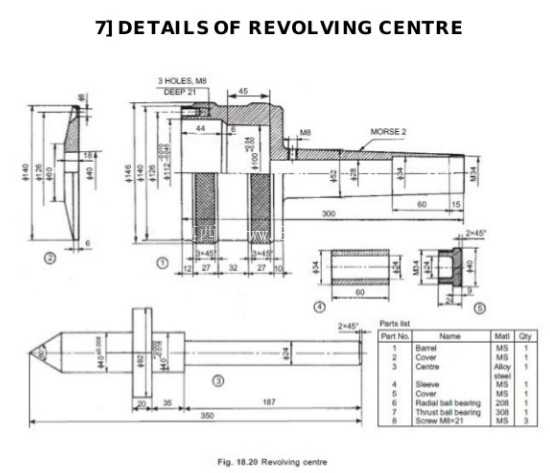

从安装边界与尺寸配合来看，整个轴组件的最大外轮廓是中间的套筒段外径，安装时需要预留的径向空间要大于该外径至少2mm，避免运转时和周边结构产生干涉；轴向安装尺寸需要考虑轴端伸出长度，锥端伸出部分是用来安装外接传动件或者夹具的连接段，设计时预留了足够的键槽安装位置，方便传递扭矩；另一端的轴段伸出长度要匹配轴承端盖的厚度，保证端盖安装后不会压死轴身，预留0.1-0.2mm的轴向间隙，避免热胀冷缩导致轴系卡滞。配合公差选择上，轴承安装段采用k6公差，和轴承内圈实现过渡配合，保证传动时不会出现内圈跑圈的问题；套筒安装段采用h7公差，既保证套装时的顺畅度，又能控制配合间隙在合理范围，避免回转时出现偏心晃动。

在功能特性上，这套结构的核心优势是定心精度高，分段式的轴肩设计让每个配合段都有独立的定位基准，装配后整体同轴度可以控制在0.02mm以内，完全满足铸造模具回转工位、小型工装旋转台的精度要求；结构拆分合理，易损件比如衬套、端盖都可以单独拆卸更换，不需要整体更换轴身，降低后期维护成本；轴身的台阶设计还可以起到载荷分散的作用，径向载荷作用在中间大直径段时，轴肩可以将力均匀传递到两端的支撑位，避免应力集中导致的轴身断裂。实际建模过程中，所有配合面都做了圆角过渡处理，避免尖角处的应力集中，轴身的退刀槽、砂轮越程槽都按照机械设计标准做了规范设计，既方便加工时的退刀，又不会影响结构强度；端盖的安装孔位置做了沉头设计，装配后螺栓头不会突出端面，避免和周边回转零件产生刮碰。

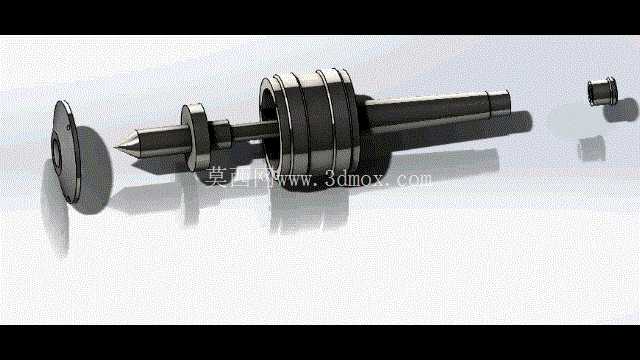

从实际应用的适配性来看，这套结构可以根据不同的载荷需求调整轴身直径和套筒长度，比如用于轻载的分度工位时，可以适当减小中间套筒段的壁厚，降低整体重量，提升回转响应速度；用于重载的铸造模具回转工位时，可以加大中间轴段的直径，增加配合段的接触长度，提升承载能力。设计时还充分考虑了加工工艺性，所有轴段都采用回转体结构，普通车床就可以完成加工，不需要特殊的定制刀具，配套的盘类端盖、套筒也都是常规回转件，加工成本低，适合批量生产应用。在装配逻辑上，整个组件从轴端依次套装套筒、衬套、轴承，最后用端盖锁紧，装配步骤简单，不需要特殊工装，普通装配工人按照作业指导书就可以完成组装，后期维护拆解也很方便，只需要拆下端盖就可以依次取出内部零件，检查磨损情况更换易损件。
