12米跨度桁架式屋檐承重梁结构

在大跨度工业厂房、大型仓储库房以及敞开式料场的屋面围护结构设计中，屋檐位置的承重梁往往是兼顾受力性能与安装便捷性的核心构件，本次呈现的12米跨度桁架式屋檐梁，正是针对这类无中间立柱的大跨度屋面场景开发的结构方案。不同于实腹式钢梁耗材量大、自重过高的问题，该结构采用三角形桁架的受力逻辑，将屋面传递下来的竖向荷载通过弦杆与腹杆的组合，分解为杆件的轴向拉压力，大幅提升材料利用效率，降低构件整体自重，适配12米净跨的安装边界，无需在屋檐下方增设额外支撑柱，保证建筑下部空间的完整通透。

从实际使用场景来看，这类屋檐梁主要承担屋面彩钢板、檩条的自重荷载，同时需要应对屋面检修活载、不同地区的雪荷载以及檐口位置的风吸风压作用，设计过程中首先明确两端的铰接安装边界，梁体两端通过预埋连接板与建筑主体的钢柱或者圈梁固定，安装时仅需对准连接孔位穿入高强螺栓紧固即可，无需现场进行大量焊接作业，有效缩短现场施工周期。梁体的上弦杆按照屋面排水坡度设置自然弯折弧度，既可以直接匹配屋面的找坡需求，省去额外的屋面找坡层构造，也能让竖向荷载的传递路径更顺畅，避免局部应力集中。

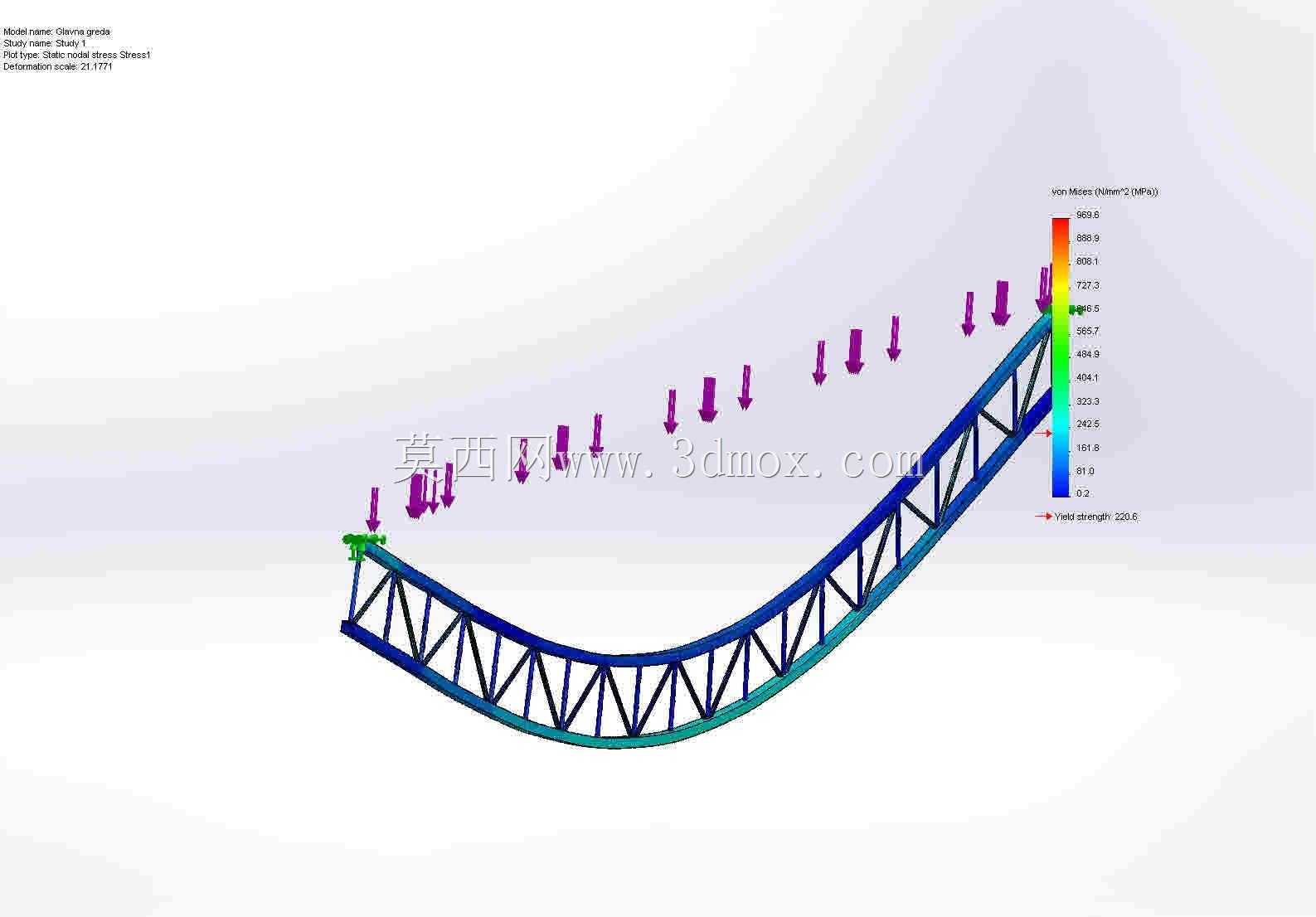

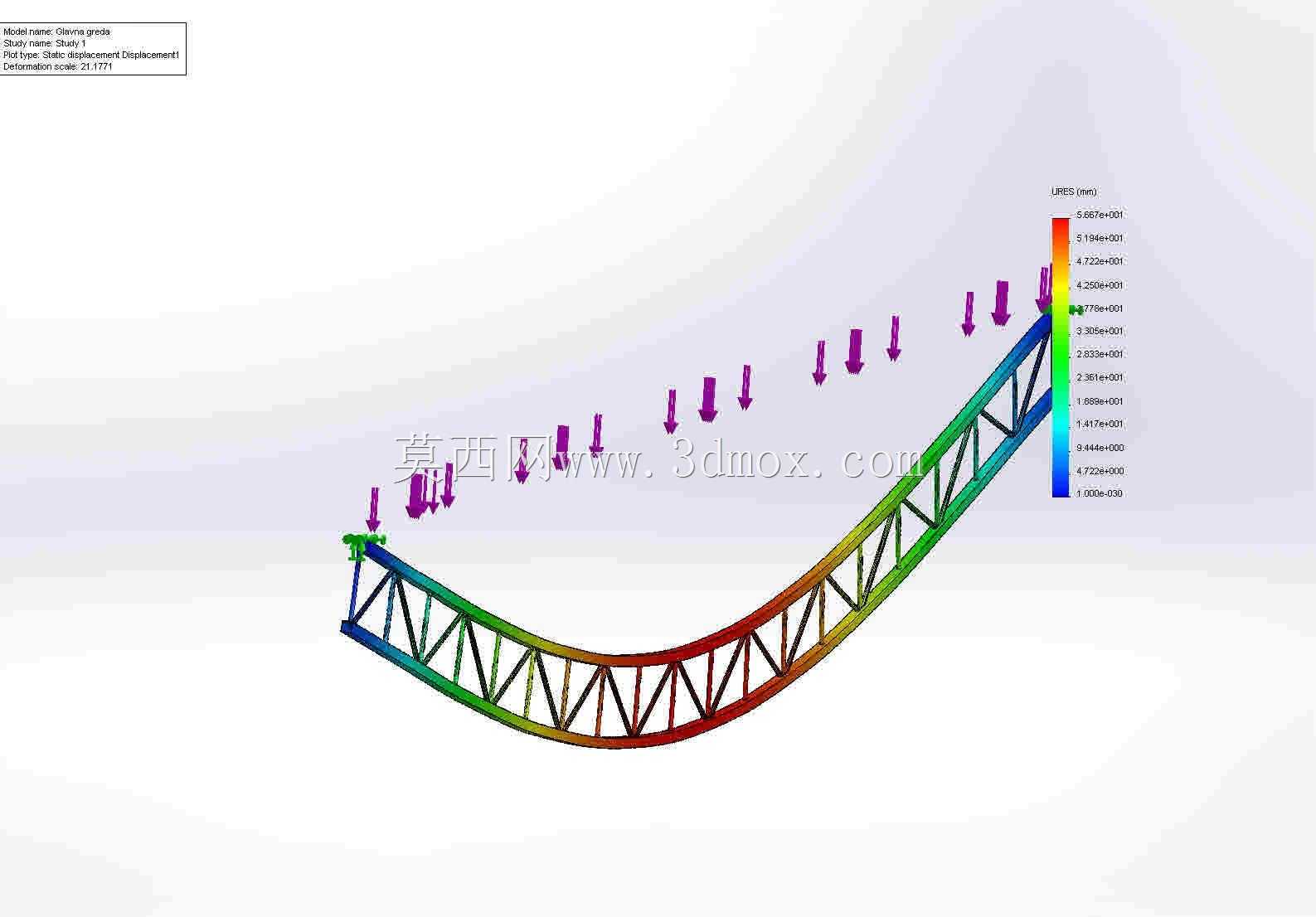

结构设计阶段，腹杆采用三角形单元连续排布，每个单元的角度控制在45度到60度之间，保证腹杆对弦杆的支撑刚度，减少上弦杆的平面外计算长度，避免受压弦杆出现失稳问题。针对檐口位置可能出现的不均匀荷载，比如单侧积雪堆积、檐口吊挂管线或者雨水槽的额外重量，在梁体靠近外檐的三分之一段适当加密腹杆排布，提升局部承载冗余量。从受力仿真的结果来看，在满布设计荷载的工况下，梁体的最大变形量出现在跨中位置，变形值控制在跨度的1/400以内，满足屋面围护结构的刚度要求，不会因为梁体挠度过大导致屋面积水、面板变形开裂等问题。

从安装适配性来看，该梁体的截面高度在跨中位置达到最大值，向两端支座位置逐渐收窄，既符合简支梁的弯矩分布规律，也能让梁体两端与主体结构的连接节点更紧凑，不会因为梁端截面过大影响檐口的包边构造。梁体所有杆件均采用常用规格的型钢制作，下料、组焊均可在工厂内完成预制，构件出厂前可完成预拼装与防腐涂装，现场吊装时单根构件的重量控制在常规汽车吊的额定起吊范围内，无需动用大吨位起重设备，适配多数中小型工业建筑的施工条件。

在细节处理上，梁体的上弦杆预留了与檩条连接的螺栓孔位，孔位间距匹配常规檩条的安装模数，现场安装檩条时无需额外钻孔，降低现场施工的工作量。下弦杆在靠近支座的位置预留了吊挂节点，可用于安装檐口照明线路、雨水管固定件等附属设施，无需后期在梁体上焊接附加构件破坏防腐层。针对多雨地区的使用需求，梁体的所有杆件连接节点均做了倒角过渡处理，避免节点位置积水积灰，延长构件的防腐使用寿命。不同于普通的直梁结构，该带弧度的桁架式屋檐梁在满足受力要求的同时，也能让建筑檐口的线条更流畅，适配部分对建筑外观有一定要求的工业建筑、大型场馆附属用房的屋面设计需求，在控制造价的前提下兼顾结构性能与外观效果。
