氯化钙连续生产成套反应装置

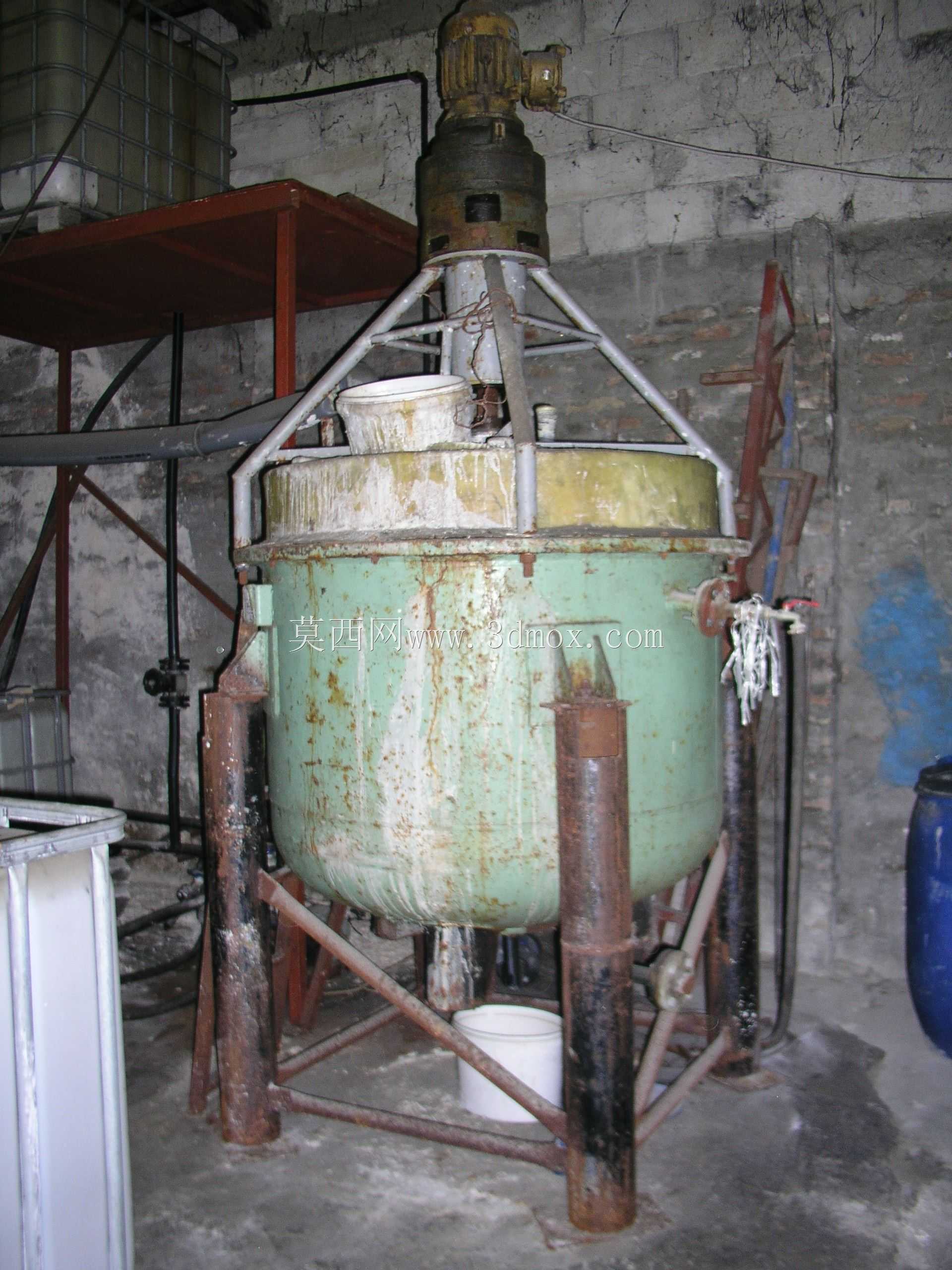

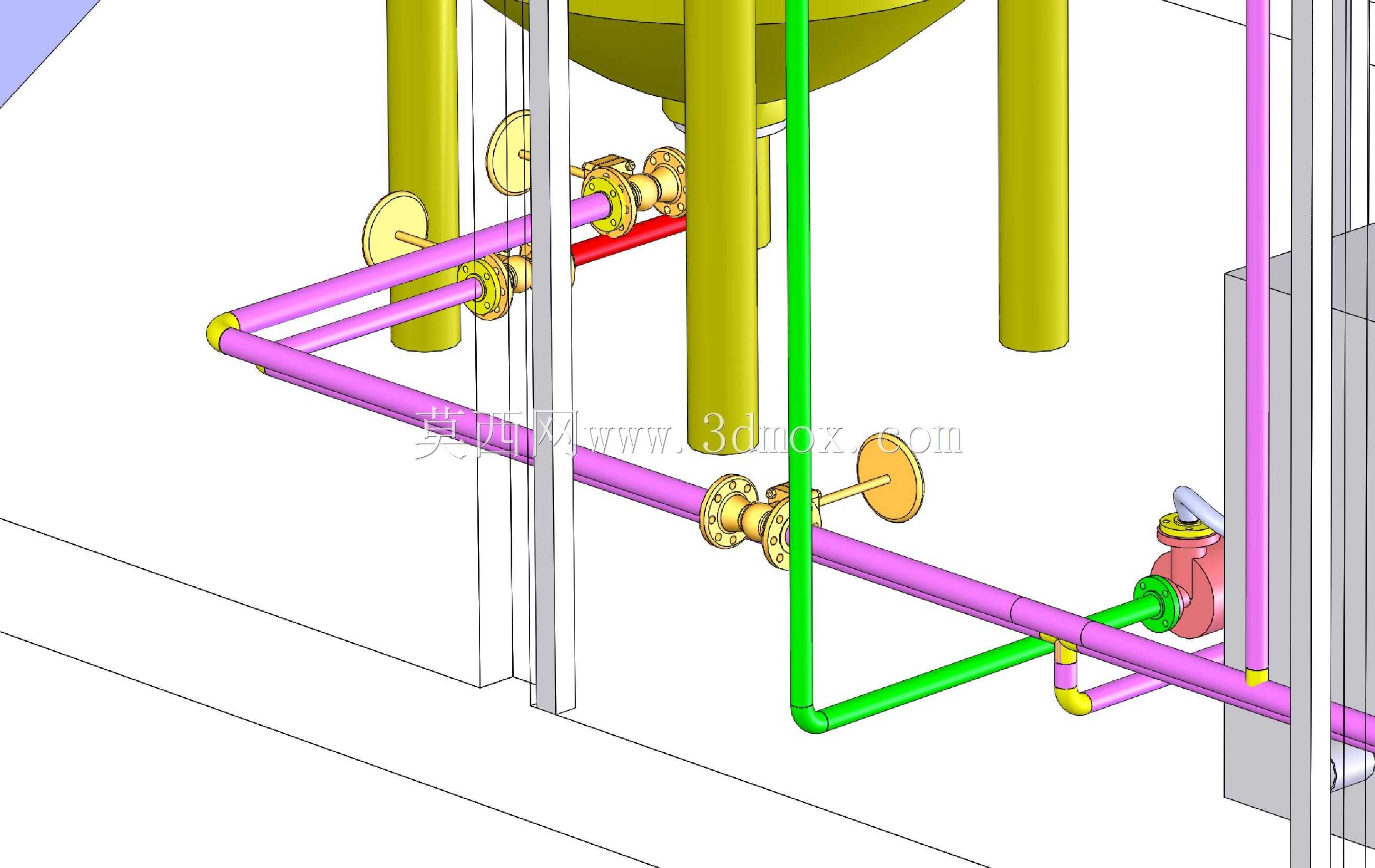

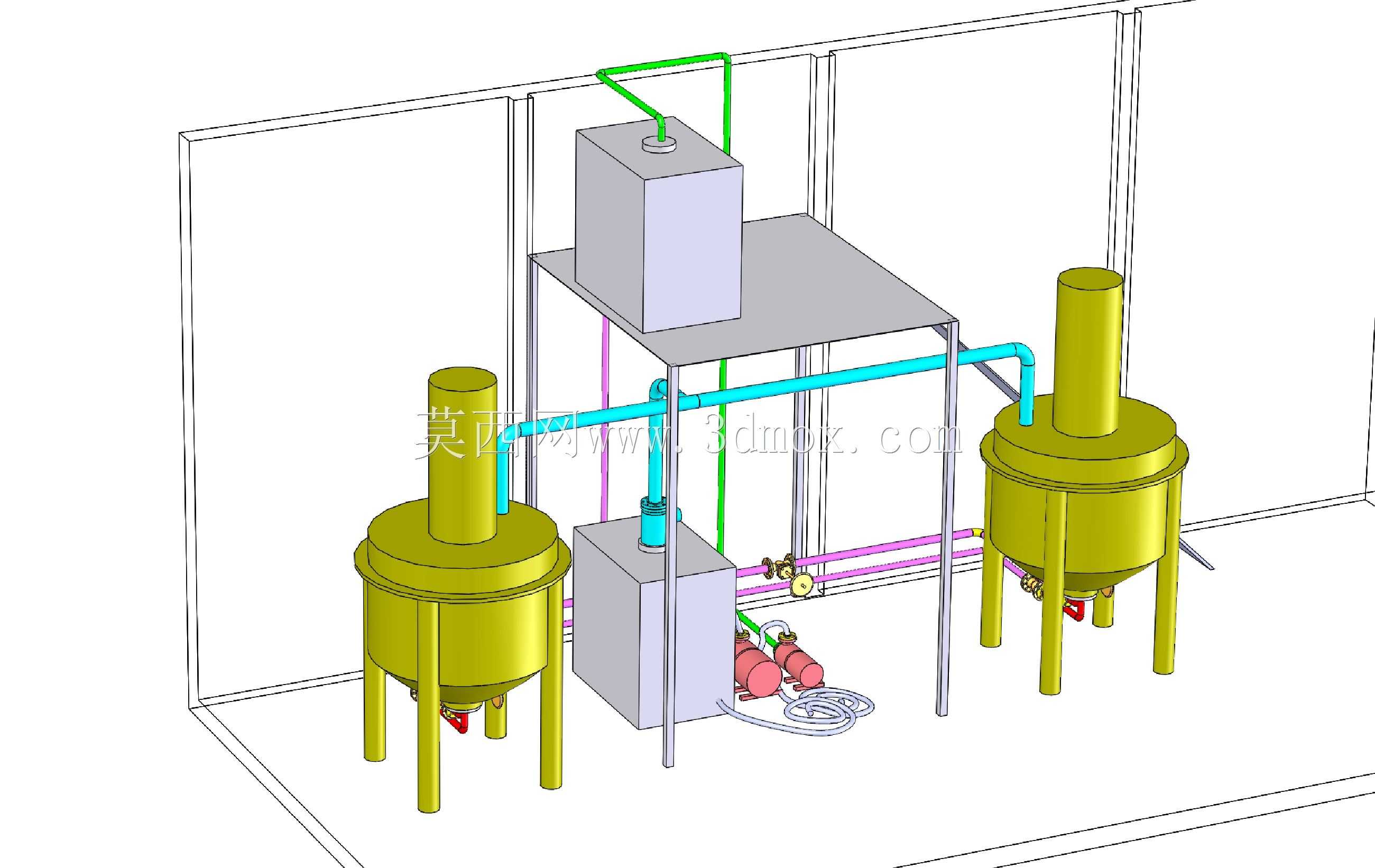

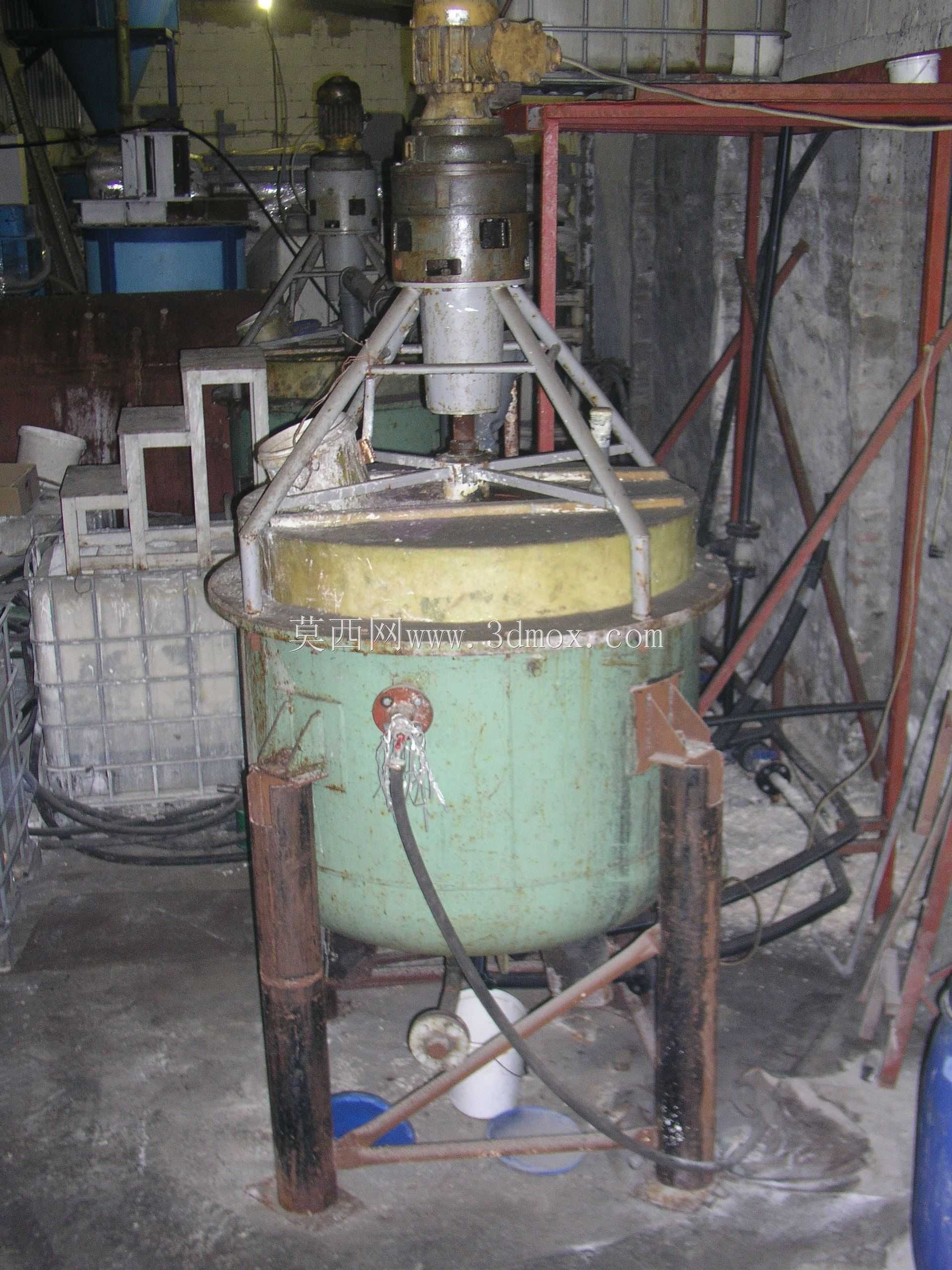

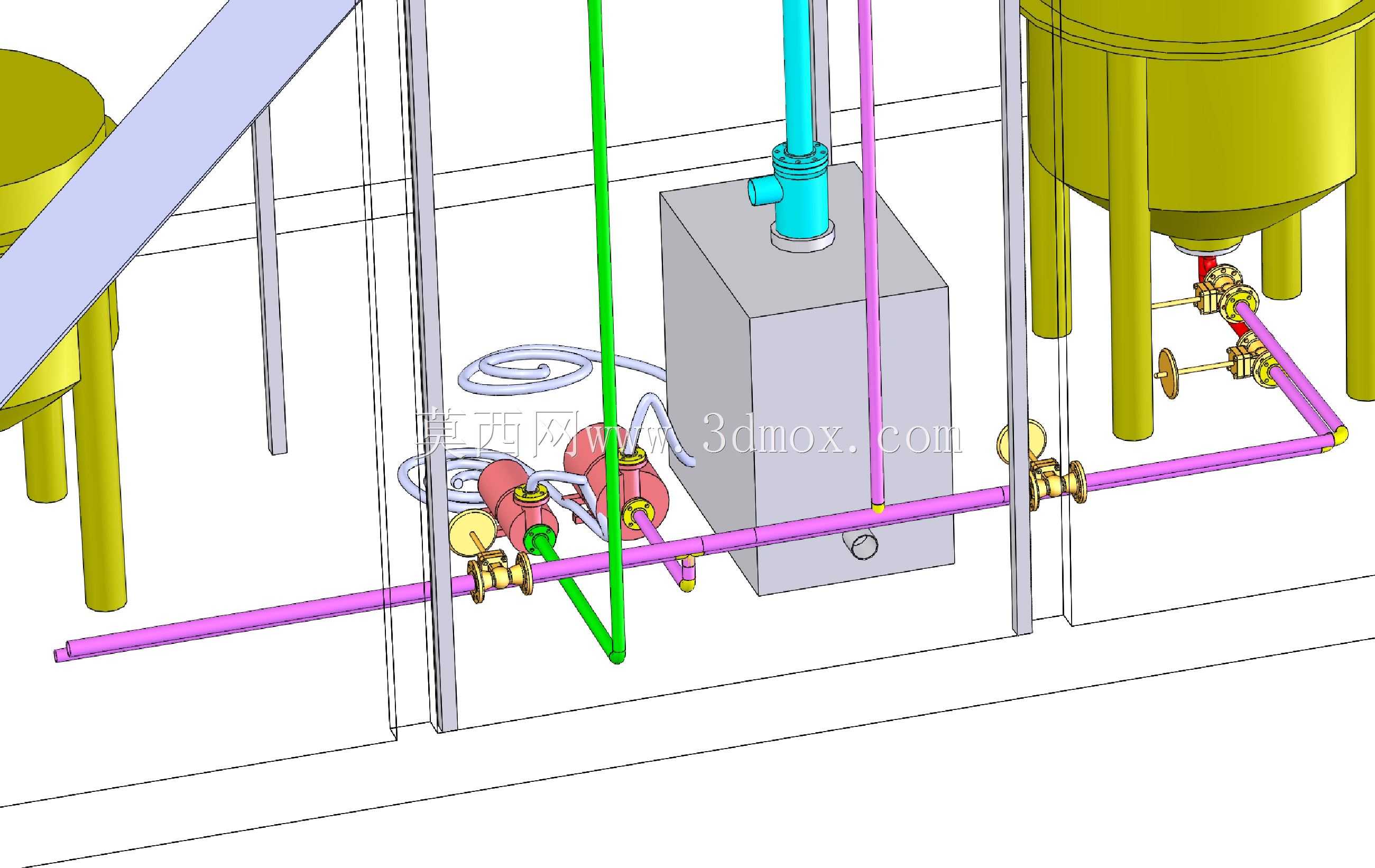

这套装置面向氯化钙溶液规模化连续生产场景搭建，核心匹配23%-30%浓度氯化钙溶液的日产25吨产能需求，整套系统采用立体分层布局，将高位储料单元、双反应单元、动力输送单元、管路分配单元整合在同一安装框架内，最大化压缩生产车间的平面占地需求。从现场安装的边界条件来看，整套装置依托方管焊接的集成式机架承载，上层平台预留高位储槽的安装固定位，储槽底部出料口通过管路直接对接下层反应单元的进料端，利用重力差完成初始物料的自流输送，减少不必要的动力输送环节，降低生产过程中的能耗与物料残留风险。双反应釜采用对称式排布在机架两侧，单台反应釜配置带排气口的立式柱形封头，釜体支腿直接落地固定，不依托上层机架承载，避免反应过程中的搅拌振动传导至上层储料单元引发液位波动；釜体底部设置放料口，可对接后续浓缩或中转工序，釜体侧壁预留测温、测压接口，方便生产过程中的工艺参数实时采集。机架中层的低位安装位布置缓存储槽与两台并联的输送泵，泵组进出口分别配置阀门与柔性连接管路，既可以完成两台反应釜之间的物料转输，也可以将反应完成的氯化钙溶液输送至下一工序，不同功能的管路采用分色布设：绿色管路对应气相平衡或排气通路，蓝色管路对应液相物料主通路，紫色管路对应辅料添加或循环通路，管路排布沿机架立柱与横梁走线，每隔固定间距设置管卡固定，避免生产过程中管路振动引发的接口渗漏问题。设计过程中重点考虑了化工生产的操作便利性，所有阀门的操作手柄均朝向巡检通道一侧，操作人员站在地面即可完成大部分阀门的启闭操作，高位储槽的顶部预留检修口与爬梯安装位，日常巡检时可通过爬梯到达上层平台完成储槽液位检查与清理作业。整套装置的安装边界充分考虑了车间的通行与检修空间，机架外侧预留不小于1米的巡检通道，反应釜放料口距离地面高度匹配常规中转料桶的接料高度，泵组周边预留足够的拆装空间，方便后期易损件的更换维护。从工艺适配性来看，这套装置可适配盐酸与石灰石反应生产氯化钙的常规工艺路线，高位储槽可存储盐酸原料，通过重力自流进入反应釜与投加的石灰石原料发生反应，反应过程中产生的废气通过绿色排气通路统一收集处理，反应完成的溶液经过泵组输送至缓存槽静置澄清后，即可得到符合浓度要求的氯化钙溶液产品，双反应釜的排布可实现交替进料、交替反应、交替出料的连续生产模式，避免单釜间歇生产的产能空窗，稳定匹配日产25吨的产能要求。管路设计中充分考虑了氯化钙溶液的结晶特性，所有液相管路均保持一定的倾斜角度，避免管路低点积液残留引发的结晶堵塞，阀门选用直通式结构，减少管路内的流动死角，泵组选用耐氯离子腐蚀的材质，适配氯化钙溶液的输送特性，整套装置的结构集成度高，不需要在现场做大量的管路预制工作，到场后仅需要完成设备固定、管路对接、电气接线即可投入生产，大幅缩短现场安装调试的周期。
