水果加工生产线成套反应处理设备结构

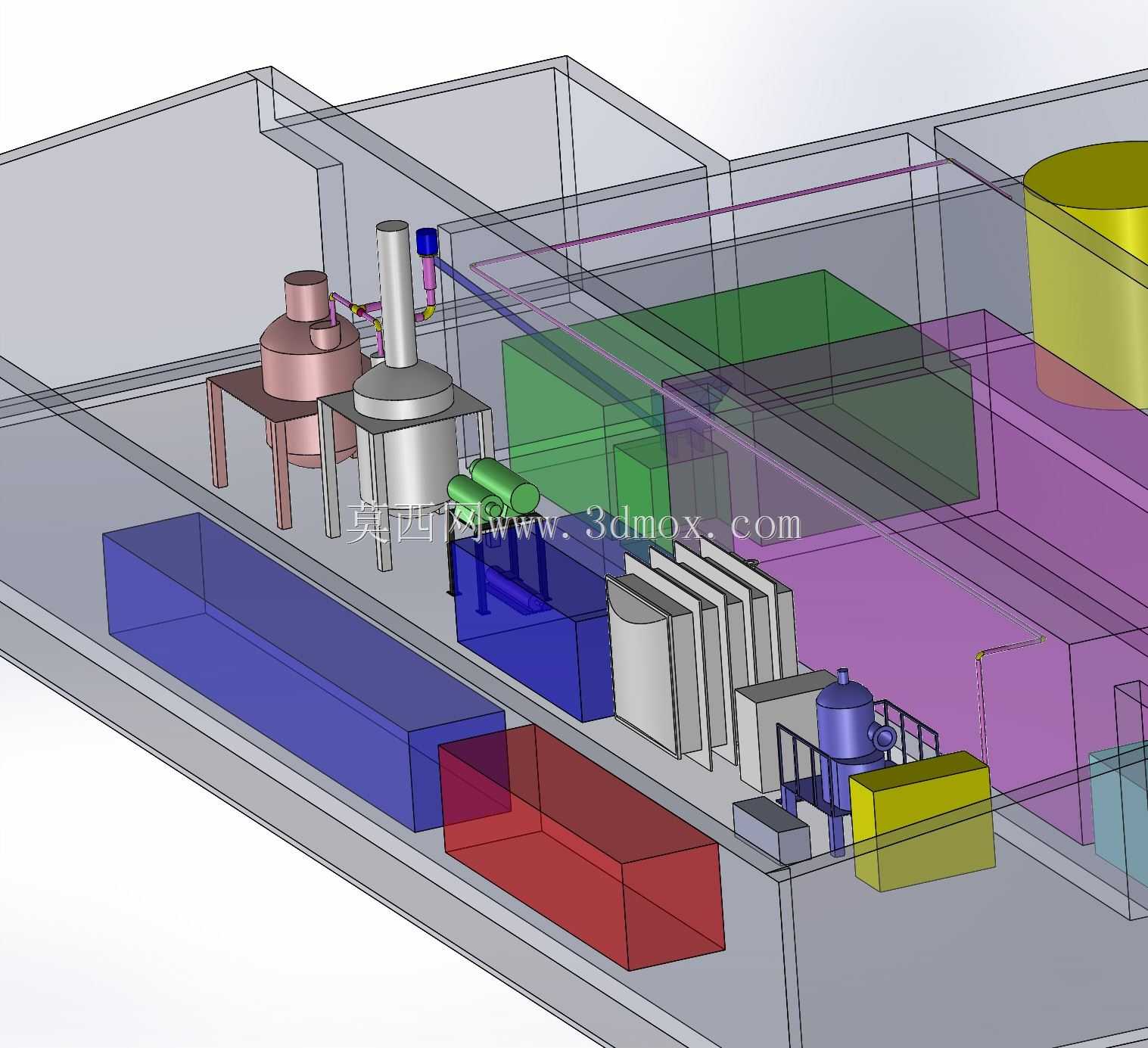

　　这套三维结构呈现的是水果加工产线核心处理段的成套设备布局，面向鲜果深加工环节的前处理、酶解、调配等核心工序场景，常见于中小型果蔬加工车间的预处理工段，可覆盖浆果、仁果等多品类水果的制浆、熬煮、成分调配作业需求。从结构排布来看，整套设备采用落地式支架安装方案，不同功能的罐体通过支架架高至操作适宜高度，底部预留足够的管路排布与检修空间，安装时需保证各支架的水平度偏差控制在千分之二以内，避免罐体倾斜导致的物料残留、管路对接错位问题。

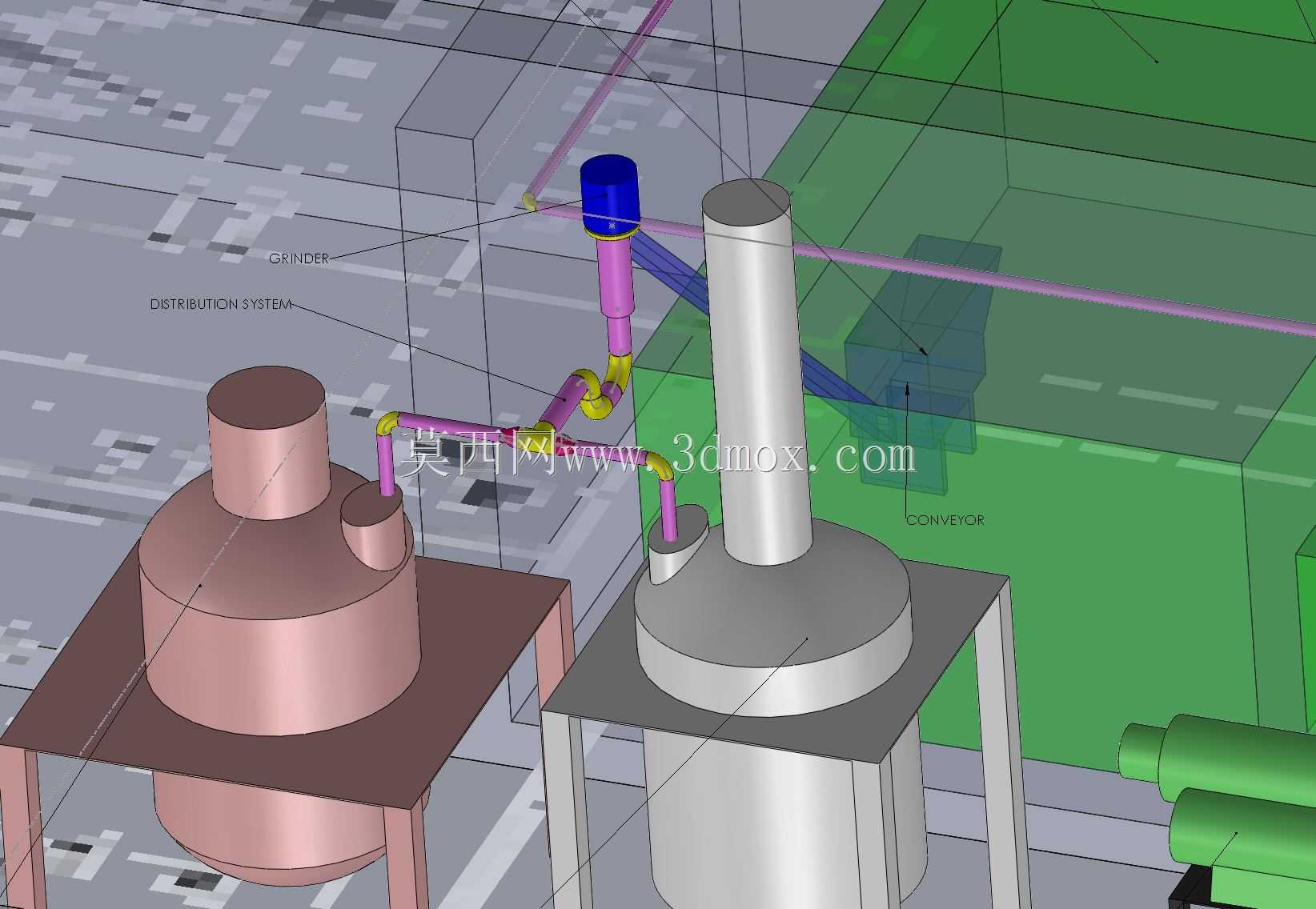

　　不同容积的罐体承担不同工序功能，铜色调罐体主要承担鲜果破碎后的预热灭酶工序，内部可设置搅拌组件与温控夹层，通过夹层内的热媒传导实现物料的均匀升温，破坏鲜果内的氧化酶活性，避免后续加工过程中果汁褐变；银灰色高径比更大的罐体承担后续的调配与暂存功能，顶部设置的排气筒可平衡罐内压力，避免带温物料进料时罐内憋压，罐体顶部预留的人孔、进料口、清洗口位置均按照操作侧朝向排布，日常生产时操作人员无需绕行即可完成进料、取样、清洗操作。

　　管路系统的排布充分考虑了物料流向与操作便利性，不同管径的管路对应不同物料输送需求，带紫色标识的管路为热媒输送管路，沿罐体侧上方排布，避开操作通道位置，避免人员通行时触碰高温管路引发安全隐患；黄色管路为物料输送管路，尽量减少直角弯头设置，降低物料输送过程中的阻力，同时管路设置一定的倾斜角度，生产结束后可实现管路内残液的自排净，减少清洗死角。设备旁侧的绿色封闭结构为配套的物料输送与防护结构，可衔接上游的破碎进料设备与下游的灌装、杀菌设备，实现全流程的密闭式生产，减少物料与外界环境的接触，降低加工过程中的微生物污染风险。

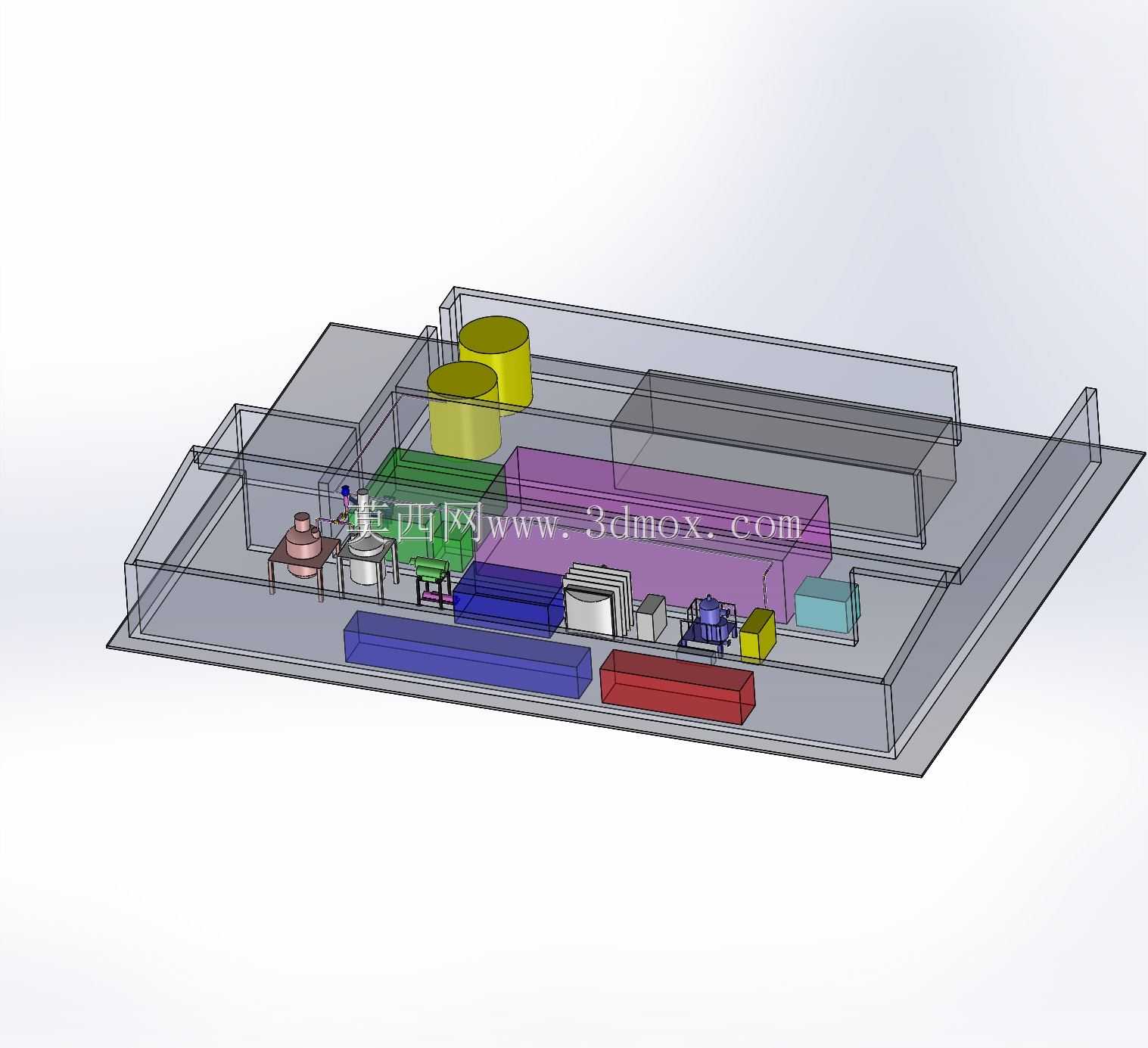

　　设计过程中充分考虑了车间的实际安装边界，整套设备的横向与纵向排布预留了足够的操作通道，设备与车间墙体之间预留不小于800mm的检修空间，罐体顶部的操作平台可根据车间实际层高选配，保证操作人员在顶部作业时的净空高度不小于2.2m。支架采用型钢焊接结构，与地面的固定采用膨胀螺栓连接，可承受满载物料时的罐体重量，同时在罐体与支架的连接位置设置减震垫，减少搅拌作业时的振动传递，降低车间生产噪音。管路与罐体的连接采用标准法兰对接，便于后期的拆卸检修与部件更换，不同功能的管路采用差异化颜色标识，便于生产人员快速识别管路功能，减少误操作概率。

　　从实际生产适配性来看，这套结构可根据加工水果品类的不同调整罐体的容积参数与管路配置，比如加工高酸度水果时，可将罐体接触物料的部分更换为耐酸材质，管路配套相应的耐腐密封件；加工高糖度水果时，可在物料管路侧增加伴热结构，避免高糖物料在低温环境下粘度过高影响输送效率。整套结构的排布充分兼顾了生产效率、操作便利性与后期维护需求，没有冗余的结构设计，所有部件的设置均服务于水果加工的实际工序需求，可直接作为中小型水果加工车间产线布局的设计参考，也可用于同类设备的结构优化参考。
