雪佛兰四缸发动机排气歧管密封法兰

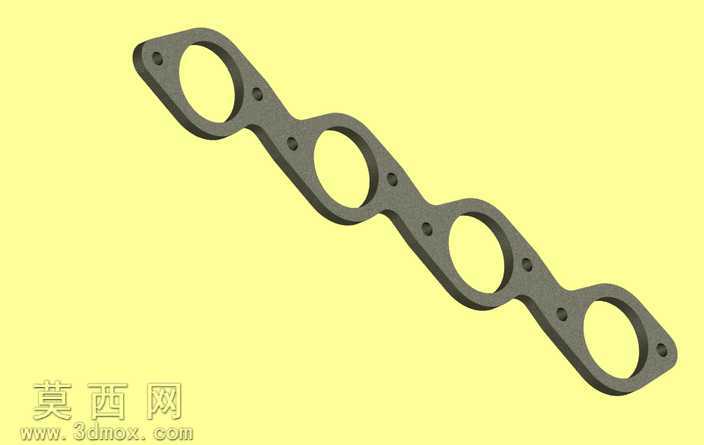

本模型为适配雪佛兰2.25排量四缸发动机的排气歧管连接法兰，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循发动机排气侧密封连接的尺寸公差要求，首先以发动机缸盖排气口的中心距为基准绘制整体轮廓草图，四个等径圆形通孔精准对应四个气缸的排气通道位置，孔位同轴度公差控制在0.02mm以内，保证与缸盖排气口、排气歧管端口的完全对齐，避免排气泄漏问题。法兰整体采用长条形一体化结构设计，沿长度方向在相邻两个排气孔之间均匀布置定位安装小孔，小孔位置经过受力仿真验证，可保证螺栓锁紧后法兰整体受力均匀，不会出现局部翘曲导致的密封失效。模型材质设定为耐高温冲压钢材，渲染阶段采用哑光金属质感材质，还原钢制密封法兰的真实表面肌理，同时对法兰边缘做了微小的倒角处理，去除锐边结构，既符合实际冲压加工的工艺特征，也能避免安装过程中割伤密封垫片。设计过程中重点考量了法兰的密封性能与结构强度的平衡，在保证整体厚度满足耐高温耐压要求的前提下，尽可能优化结构重量，减少发动机附属部件的整体负载；同时对法兰的密封面做了平面度约束设定，模拟实际加工中对密封面的精磨工艺要求，确保安装后密封垫片受压均匀，可长期承受发动机排气的高温高压冲击。模型完整还原了该款法兰的所有结构细节，无多余冗余特征，所有结构特征均可直接对接冲压加工工艺，可用于发动机排气系统改装、密封配件开发的结构验证环节，也可作为汽车发动机配件教学的三维演示素材使用。
