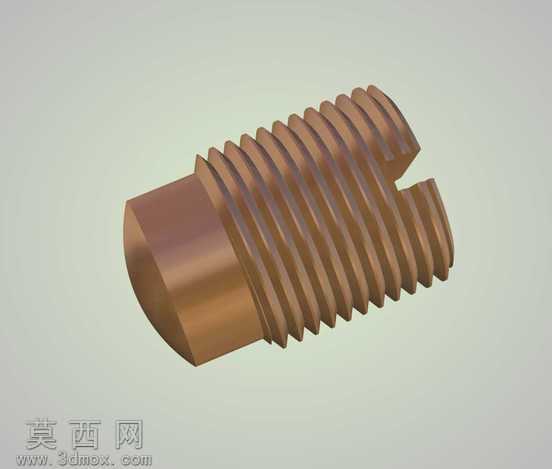

一字槽调整螺钉精密三维结构设计

本作品为一字槽调整螺钉的三维建模设计，建模过程严格遵循机械紧固件的设计规范，采用SolidWorks完成全参数化建模流程。建模初期先绘制螺钉的轴向截面草图，以旋转凸台命令生成螺钉的基础基体，精准控制螺杆端部的倒角尺寸与导向锥面角度，保证螺钉装配时的导入顺滑性。螺纹部分采用真实牙型轮廓扫描生成，还原了三角螺纹的牙距、牙型角与牙高参数，螺纹收尾处做了自然过渡处理，避免实际生产中出现应力集中问题。螺钉头部的一字槽通过拉伸切除命令生成，槽宽与槽深匹配标准一字螺丝刀的尺寸参数，槽口边缘做了微小倒角处理，既方便螺丝刀卡入施力，也能去除加工毛刺。材质渲染阶段选用铜合金材质，调整材质的金属粗糙度、反射率与环境光遮蔽参数，还原铜质紧固件的哑光金属质感，渲染时添加柔和的环境漫反射光，清晰展现螺纹的牙型轮廓、一字槽的结构细节与端部倒角的过渡形态。结构设计上，该调整螺钉兼顾了连接紧固与位置微调的功能，螺杆全长的连续螺纹可实现旋入深度的无级调整，端部的平整端面可与被调整部件紧密贴合，保证调整后的位置稳定性，一字槽的设计适配常规工具的拆装需求，无需专用工具即可完成调节操作。建模过程中对所有特征做了参数化关联，修改牙距、螺杆直径、槽宽等参数即可快速生成不同规格的同类型调整螺钉模型，可直接用于机械装配的干涉检查、工装夹具的配套设计以及3D打印样件验证，模型的几何公差符合紧固件的通用生产标准，可直接对接后续的工程图生成与数控加工流程。
