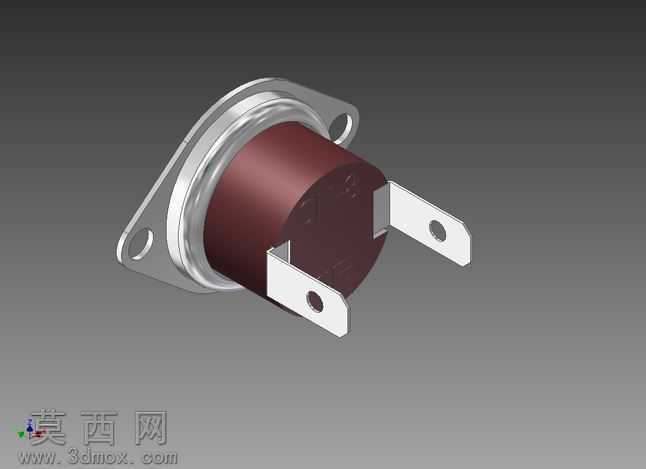

突跳式双插脚温控器三维结构设计

本模型为突跳式双插脚温控器的三维参数化设计成果，建模阶段采用Autodesk Inventor完成全零件的特征化构建，首先依据实物测绘尺寸建立基准坐标系，依次完成金属安装法兰、电木绝缘基座、双金属感温片、动静触点组件、两个扁形插接端子的独立建模：安装法兰采用带两个对称安装孔的翻边圆盘结构，建模时通过拉伸凸台、切除拉伸、圆角特征完成金属件的结构还原，对法兰边缘的冲压翻边做了等壁厚处理，还原五金冲压件的工艺特征；电木基座采用酚醛树脂材质的深棕色调，建模时通过旋转凸台构建柱形主体，预留插脚安装槽与内部元件的装配空腔，对基座表面的脱模斜度做了1.5°的参数设置，符合热固性塑料注塑成型的工艺要求。装配阶段采用自下而上的装配逻辑，通过同轴心、重合、距离配合完成各零件的定位，还原了双金属感温片在温度达到阈值时突跳推动触点通断的动作空间，两个扁形插脚采用平行对称布局，插脚表面做了镀镍层的金属质感处理，与基座的哑光电木材质形成明确的视觉区分。渲染阶段采用Inventor内置的渲染模块，设置工作室级别的光照环境，金属件采用高反射率的抛光金属材质，调整粗糙度参数模拟镀镍层的细腻光泽，电木基座采用低反射率的哑光酚醛塑料材质，调整漫反射颜色还原深棕红的实物色泽，安装法兰的金属边缘做了轻微的倒角高光处理，增强模型的真实质感。设计过程中重点还原温控器的核心功能结构，对内部双金属片的动作行程、触点的接触间隙、插脚的接插尺寸都做了参数化约束，既保证外观与实物一致，也预留了结构仿真的参数调整空间，可用于温控类产品的结构教学、电器产品的配套装配模拟以及五金温控元件的选型参考，模型的各零件可单独导出用于工程图生成，也可直接导入装配体完成家电、小型加热设备的整体布局设计。
