电路板载双稳态继电器组件结构设计

在工业电控、智能家居、汽车电子这类需要低功耗保持电路通断状态的场景里，双稳态继电器的应用占比逐年提升，和常规电磁继电器需要持续通电维持触点状态不同，这类元件仅需在状态切换的瞬间施加脉冲激励，就能依靠内部磁路的剩磁保持触点的吸合或断开状态，长期运行时的功耗可以降到毫瓦级，对于电池供电的低功耗电控设备、需要长期保持通断状态的配电回路来说，能大幅降低待机能耗，也避免了线圈长期通电带来的温升老化问题。

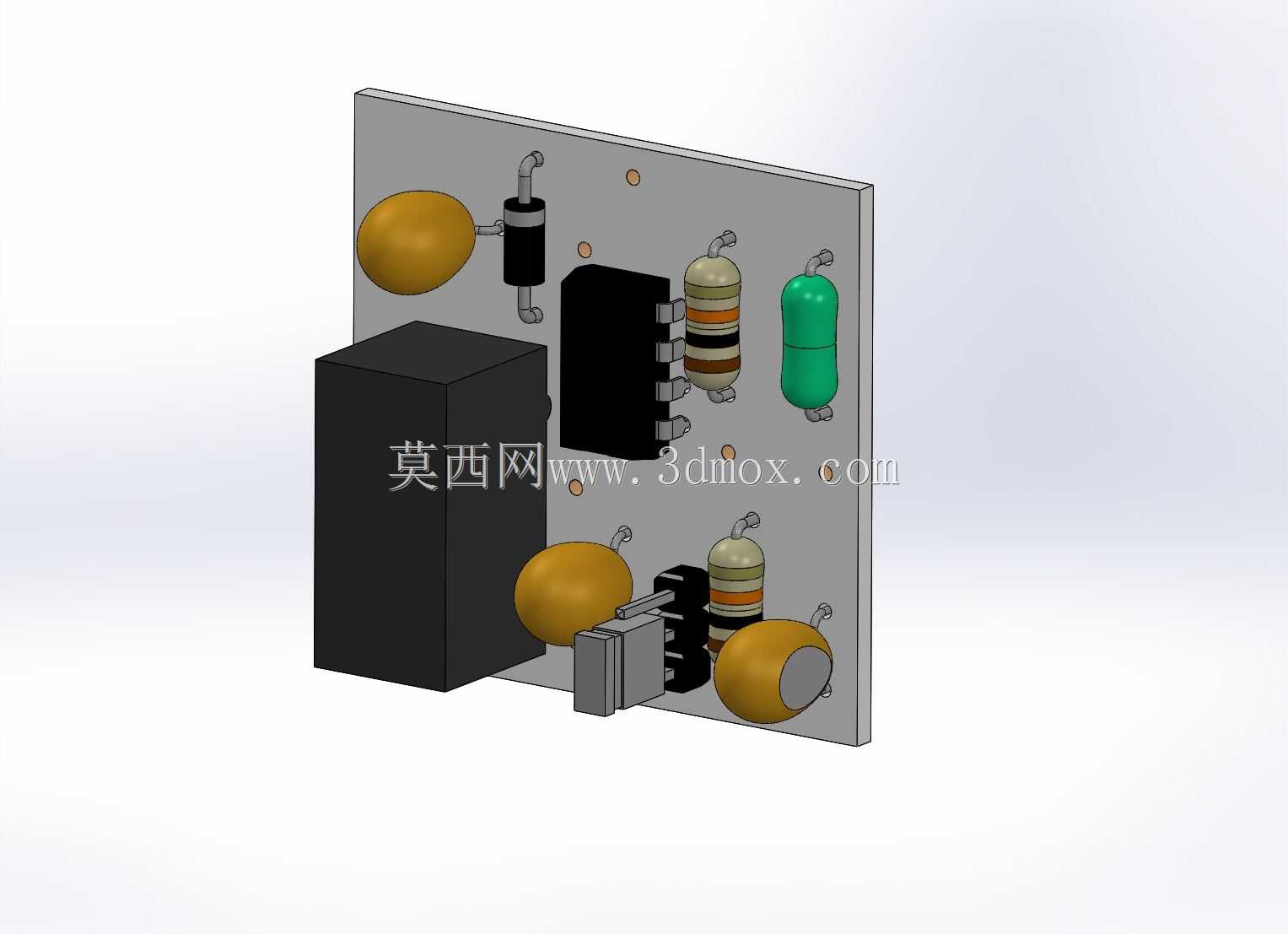

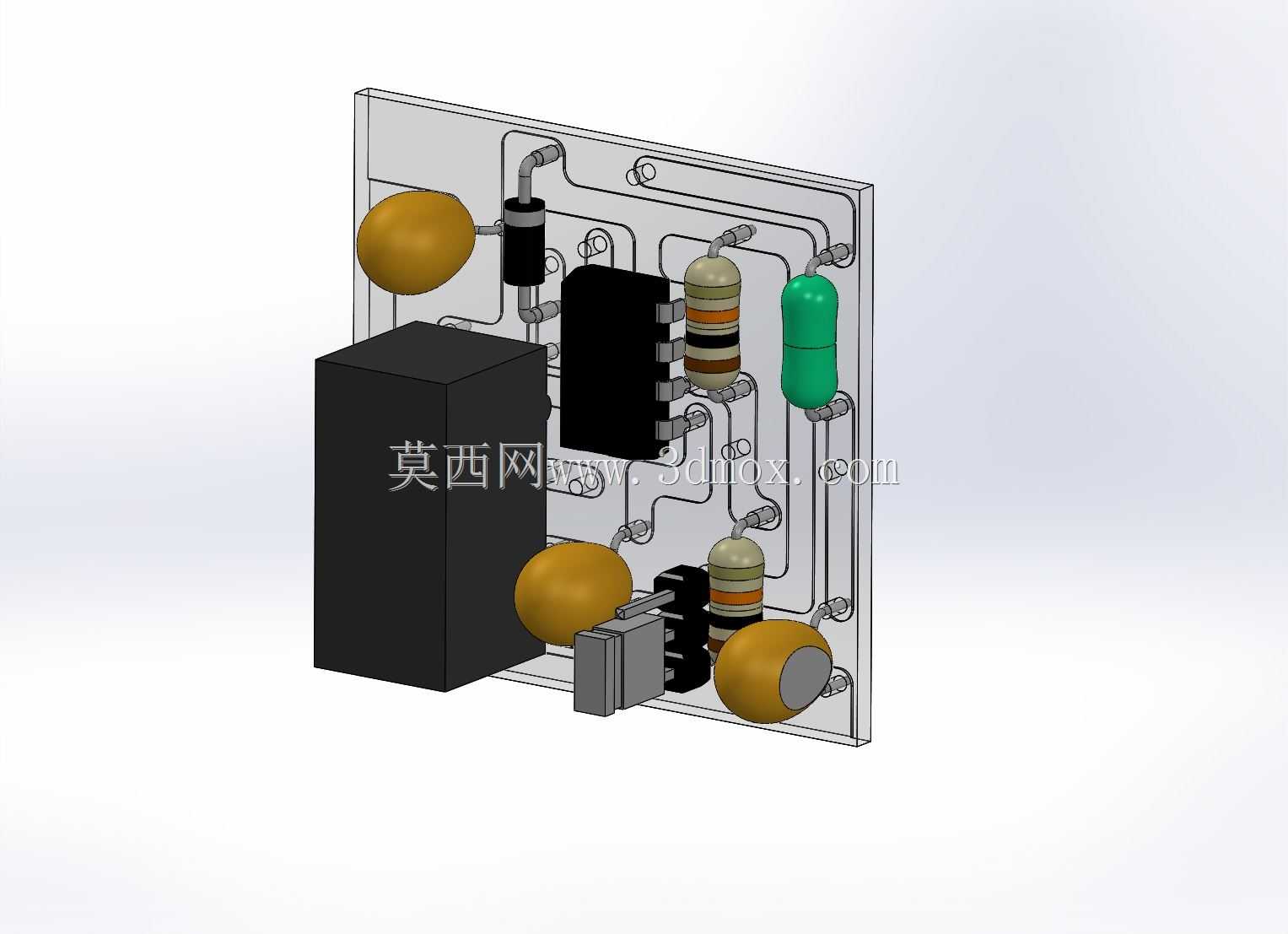

这套组件的设计围绕PCB板载安装的实际需求展开，首先确定了继电器本体与周边配套元件的布局逻辑：核心的继电器塑壳主体布置在PCB板的左下区域，避开板边的安装孔位，给引脚焊接预留足够的操作空间，同时匹配波峰焊的工艺要求，元件引脚的伸出长度控制在1.5-2mm之间，既保证焊锡的浸润强度，也不会出现引脚过长导致的相邻焊点短路风险。周边配套的钽电容、碳膜电阻、绿色涤纶电容按照信号回路的走向就近布置，大体积的椭圆形钽电容分别布置在继电器线圈的激励回路两端，用来吸收脉冲切换时的浪涌电压，避免反向电动势击穿前端的驱动芯片；多环色标的碳膜电阻串联在线圈回路中，用来匹配驱动电压的限流要求，保证脉冲激励的电流在元件额定参数范围内；绿色的涤纶电容布置在触点输出回路侧，用来滤除触点通断瞬间产生的高频干扰，降低对周边弱电信号的串扰影响。

设计过程中首先明确了安装边界条件：整块PCB组件的板厚采用常规1.6mm的FR-4基材，继电器本体的塑壳高度控制在18mm以内，周边直插元件的最高高度不超过15mm，保证整个组件可以装入厚度20mm的超薄电控盒内，适配智能家居面板、车载分布式控制模块这类对安装空间有严格限制的场景。元件的引脚间距严格遵循2.54mm的标准网格排布，既兼容手工焊接的小批量试制需求，也适配自动插件机的批量生产工艺，不需要额外定制特殊的治具就能完成整板的元件装配。

功能特性上，这套双稳态继电器组件的触点额定负载按照10A/250VAC的常规家用及工业低压控制标准设计，触点材料采用银氧化镉合金，在频繁通断的工况下具备更好的抗烧蚀能力，机械寿命可以达到10万次以上，电寿命不低于1万次。磁路部分采用对称式的双永磁体结构，保证两个稳态下的触点保持力一致，不会因为振动、冲击出现状态误切换，抗振动等级满足车载设备的10-2000Hz扫频测试要求，在移动设备、工业现场的强振动环境下也能稳定工作。线圈的驱动电压设计为5V直流脉冲，脉冲宽度仅需20-50ms就能完成状态切换，切换完成后线圈完全断电，不会产生持续的电磁干扰，对于周边有高精度传感元件的电路来说，能大幅降低电磁兼容的设计难度。

布局设计时还考虑了生产装配的工艺性：所有直插元件的本体都距离PCB板边缘至少3mm，避免过波峰焊时出现元件被轨道刮碰移位的问题；继电器本体的固定除了引脚焊接之外，在塑壳的两个对角预留了点胶槽，批量生产时可以在槽内点固定胶，进一步增强元件在强振动场景下的连接强度，避免长期振动后引脚出现疲劳断裂。元件之间的间距控制在1mm以上，满足安规要求的电气间隙，250VAC回路与5V弱电回路之间的爬电距离不小于3mm，符合低压电控设备的安规标准，不需要额外增加绝缘挡板就能满足认证要求。

实际选型应用时，这套组件可以直接嵌入到智能开关的控制板内，替代传统的单稳态继电器，实现零待机功耗的灯光回路控制；也可以用在光伏汇流箱的回路切换单元里，依靠低功耗保持的特性，在光伏组件的直流侧实现长期的回路通断保持，不需要持续给继电器线圈供电，降低整个汇流箱的自耗电；在汽车电子领域，这类组件可以用于车身控制模块的灯光、门锁控制回路，减少车辆静态电流的消耗，避免长期停放时蓄电池亏电的问题。设计过程中没有采用特殊的定制元件，所有电阻、电容、继电器本体都是通用的标准量产元件，采购成本低，供应链成熟，不会出现因为单一元件断供导致的生产停滞问题，适合大批量的产品应用。
