预制房屋构件自动化生产作业线设施

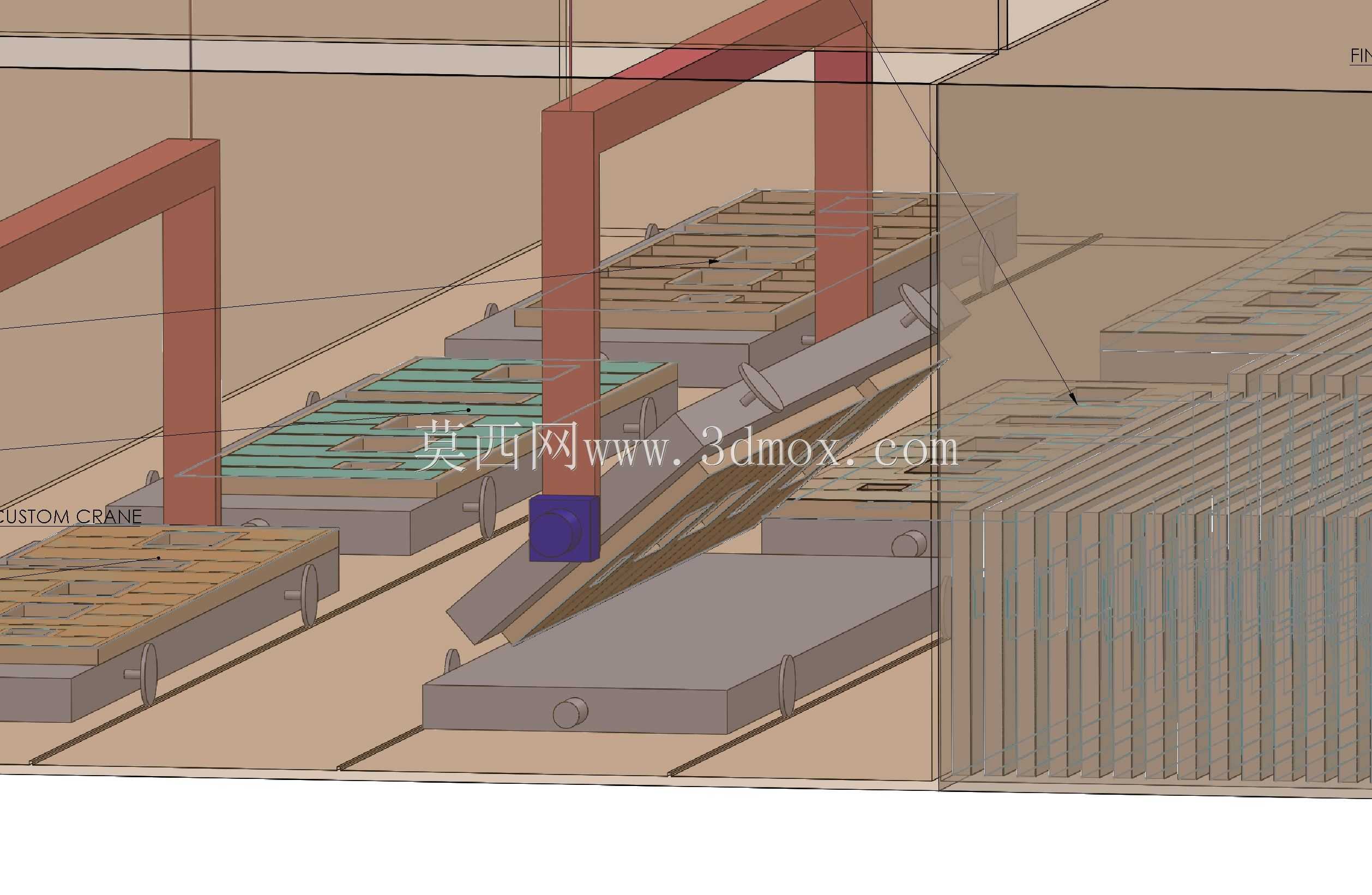

这套预制房屋生产设施的三维布局，核心围绕装配式建筑预制构件的批量化流水生产搭建，适配预制墙板、预制楼板这类标准化房屋构件的全流程生产作业，在装配式建筑构件厂的车间规划阶段，可直接作为产线排布、工位划分的参考依据。从现场作业逻辑来看，整个设施沿车间纵向排布，核心作业单元包含固定式模台工位、构件转运龙门架、倾斜脱模工位、成品构件临时堆存区几个核心模块，各工位之间的转运路径做了无交叉设计，避免模台转运、构件吊装过程中出现作业干涉。模台工位按照构件生产工序依次排布，从支模、钢筋排布、混凝土浇筑到表面整平的作业都可在对应模台位完成，模台本身采用带行走轮的钢制结构设计，可沿地面预设轨道在不同工序工位间移动，无需额外叉车转运，减少车间内的物流交叉风险。横跨在模台上方的红色门式机架是工位间的辅助吊装结构，机架支腿沿轨道两侧固定安装，横梁上配置可横向移动的起吊吊具，额定起重量适配单块预制构件的最大重量，可完成模台移位、钢筋笼吊装、成品构件起吊脱模的作业，机架的安装高度预留了足够的安全距离，下方作业人员通行、小型辅助设备进出都不会产生干涉。靠近堆存区的倾斜工位是专门的脱模作业位，可将完成养护的带构件模台倾斜至指定角度，配合吊具完成构件与模台的分离，倾斜角度设置在30度到45度区间，既避免角度过小导致脱模阻力过大，也防止角度过大造成构件滑落磕碰，工位底部设置了缓冲支撑结构，倾斜过程中模台的受力可均匀传递到地面基础，不会出现局部应力集中。右侧的格栅式堆存区是成品构件的临时存放位，采用立式存放设计，可将完成脱模的预制墙板类构件垂直放置，减少存放占地面积，堆存区的格挡间距适配不同厚度的预制构件，每个格挡位置都设置了软质防护垫，避免构件边角磕碰破损。整个产线的安装边界充分考虑了车间的空间利用率，两侧预留的人行通道宽度满足安全作业规范，设备基础的荷载要求按照满负荷生产的最大重量核算，地面轨道的安装平面度控制在合理公差范围内，保证模台行走过程中无卡滞、晃动。从设计思路上，这套设施没有追求过高的自动化率，而是兼顾了中小构件厂的投资成本与生产效率，核心工位采用标准化模块化设计，后续可根据产能需求灵活扩展模台数量、增加辅助作业工位，各结构件的连接方式多采用螺栓装配，无需大量现场焊接作业，安装调试周期更短，后期维护更换易损件也更便捷。在实际生产场景中，这套设施可适配不同规格的预制房屋构件生产，仅需更换对应尺寸的模台、调整吊具的夹持范围，即可完成不同户型预制构件的生产切换，不需要对整体产线布局做大规模调整。工位之间的作业节拍经过匹配设计，浇筑、养护、脱模各工序的作业时长相互适配，不会出现某一工位长时间待料、拥堵的情况，整体生产节奏流畅，相比传统的固定模台生产方式，单位面积的产能可提升40%以上，同时减少了车间内的起重设备作业频次，降低了现场作业的安全风险。
