檩条安装用液压椽定位工装结构

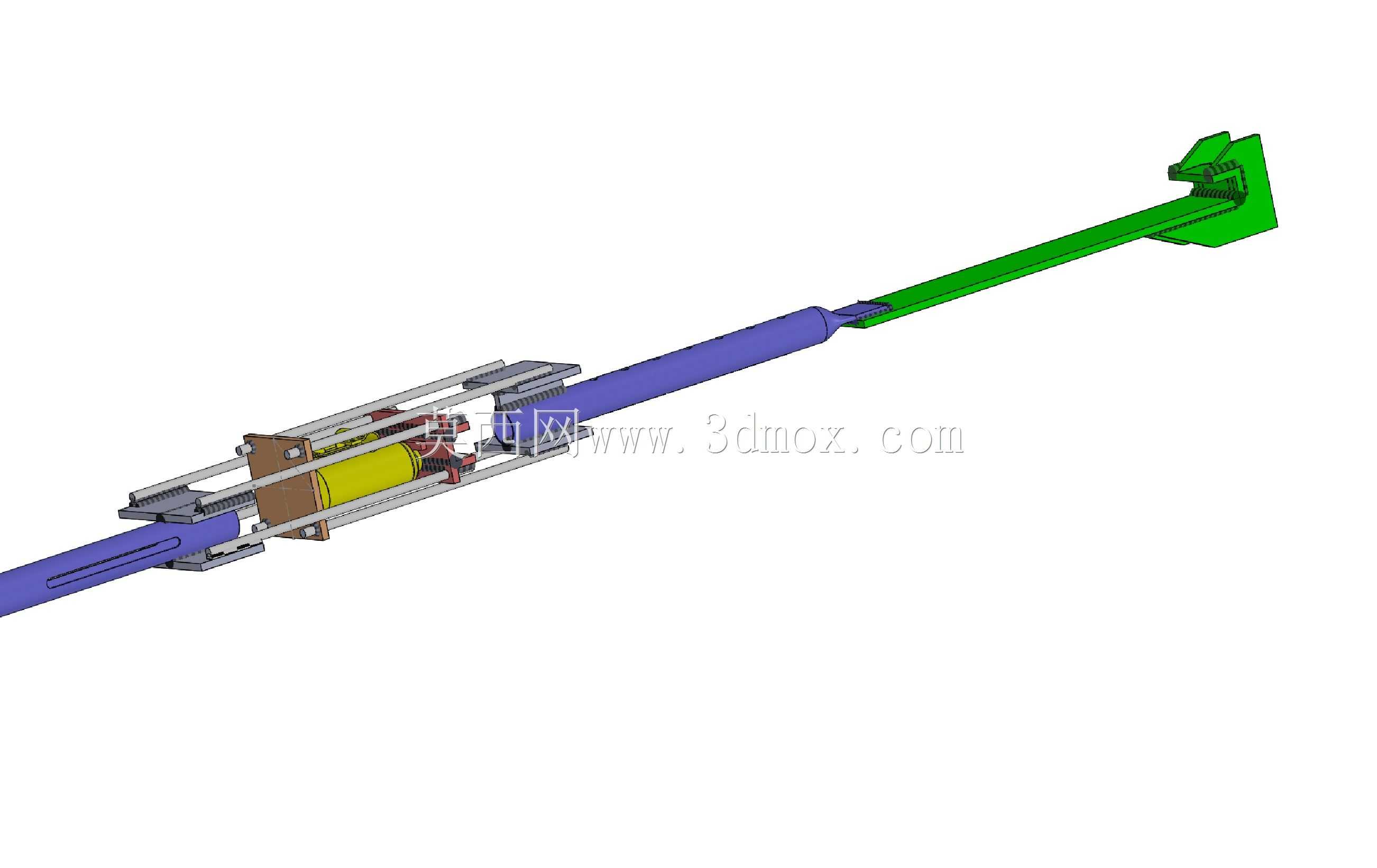

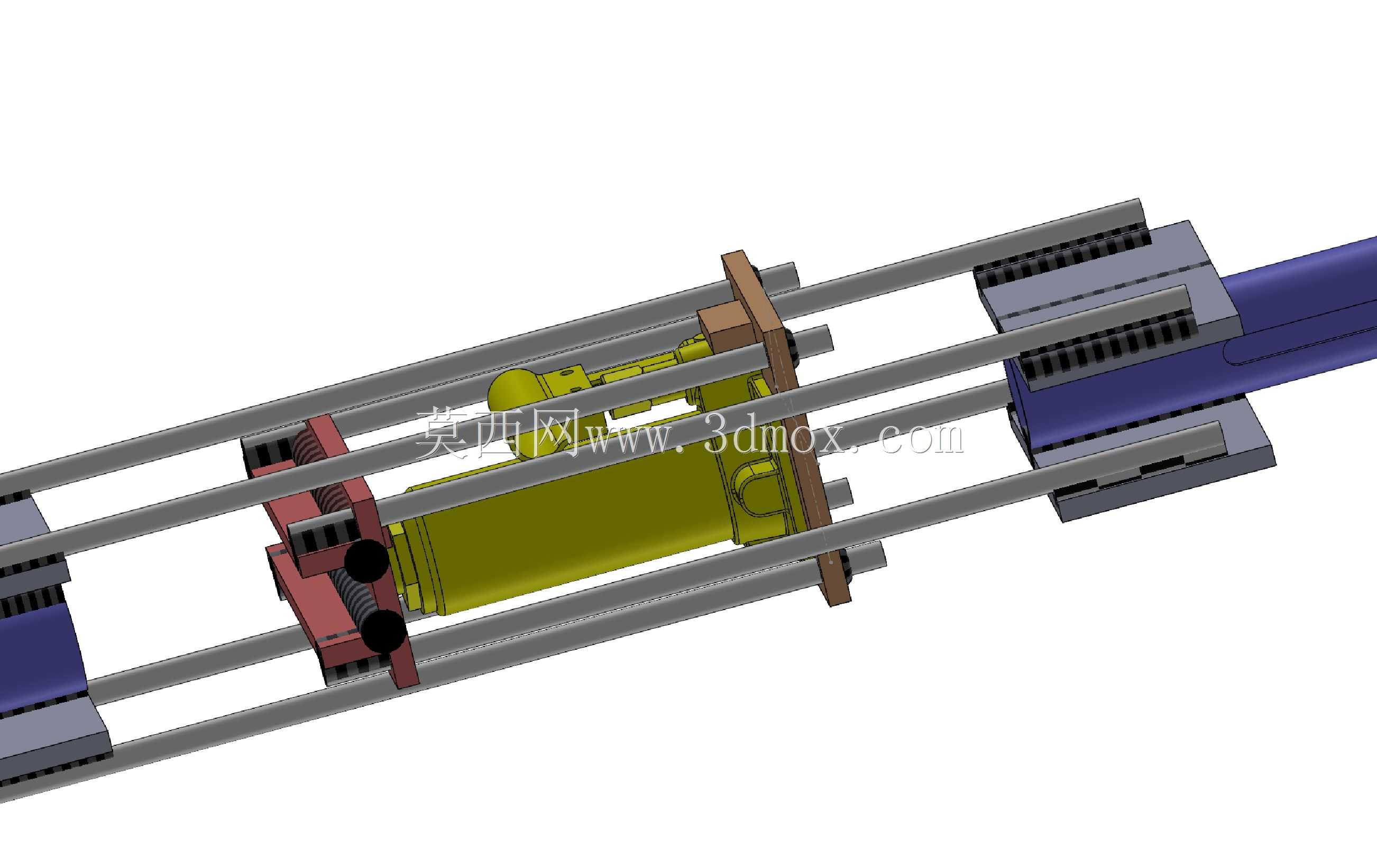

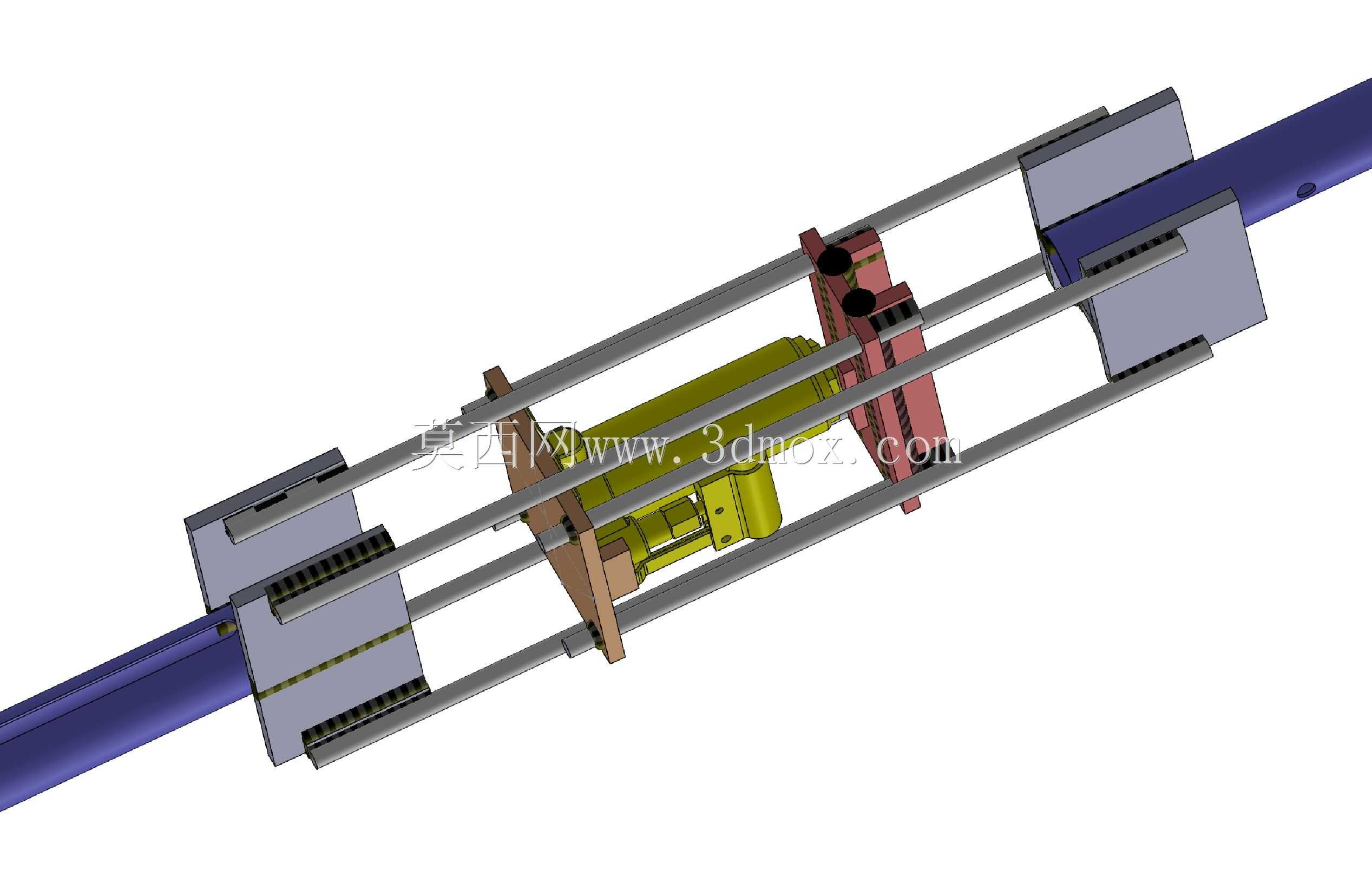

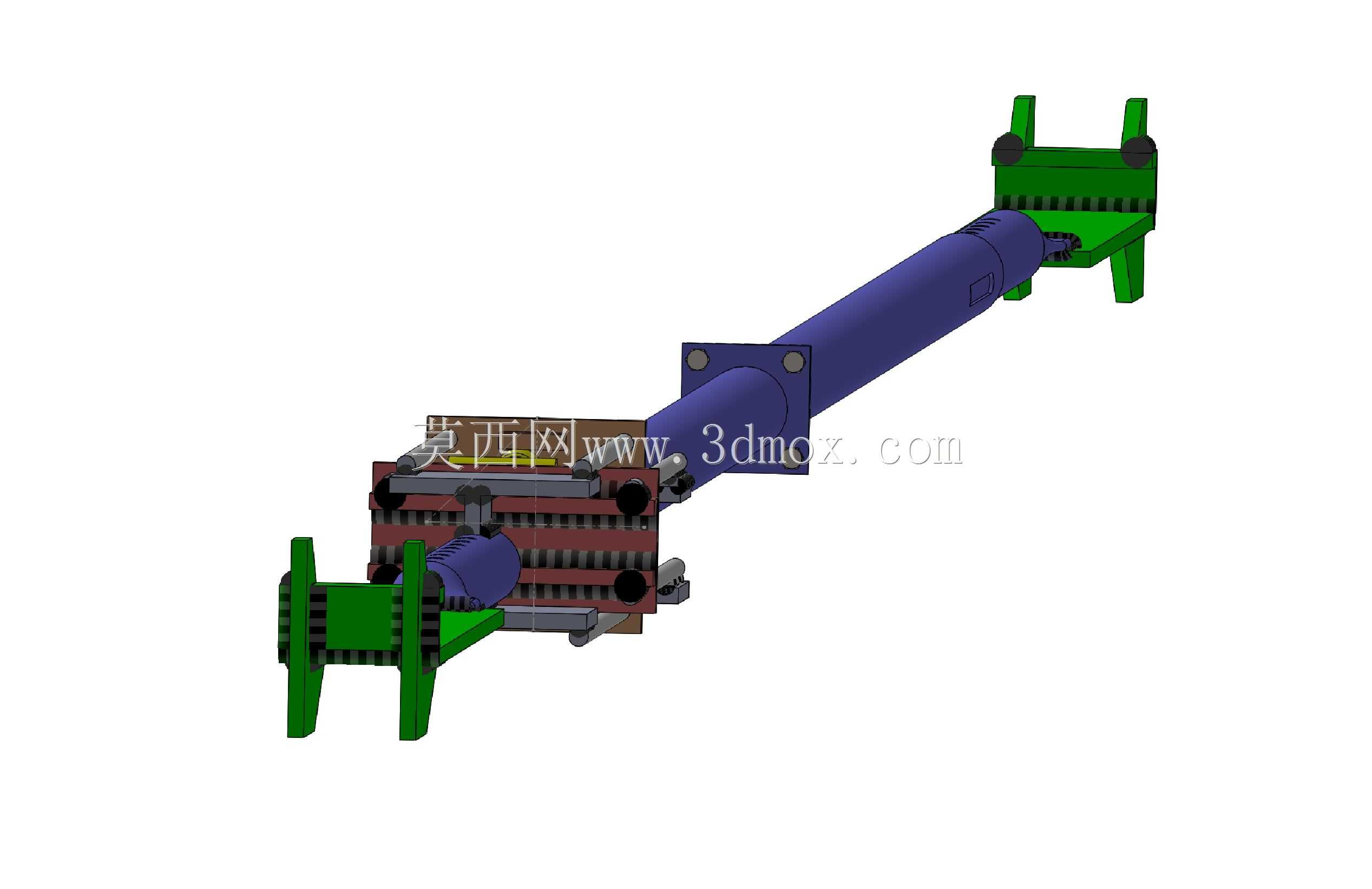

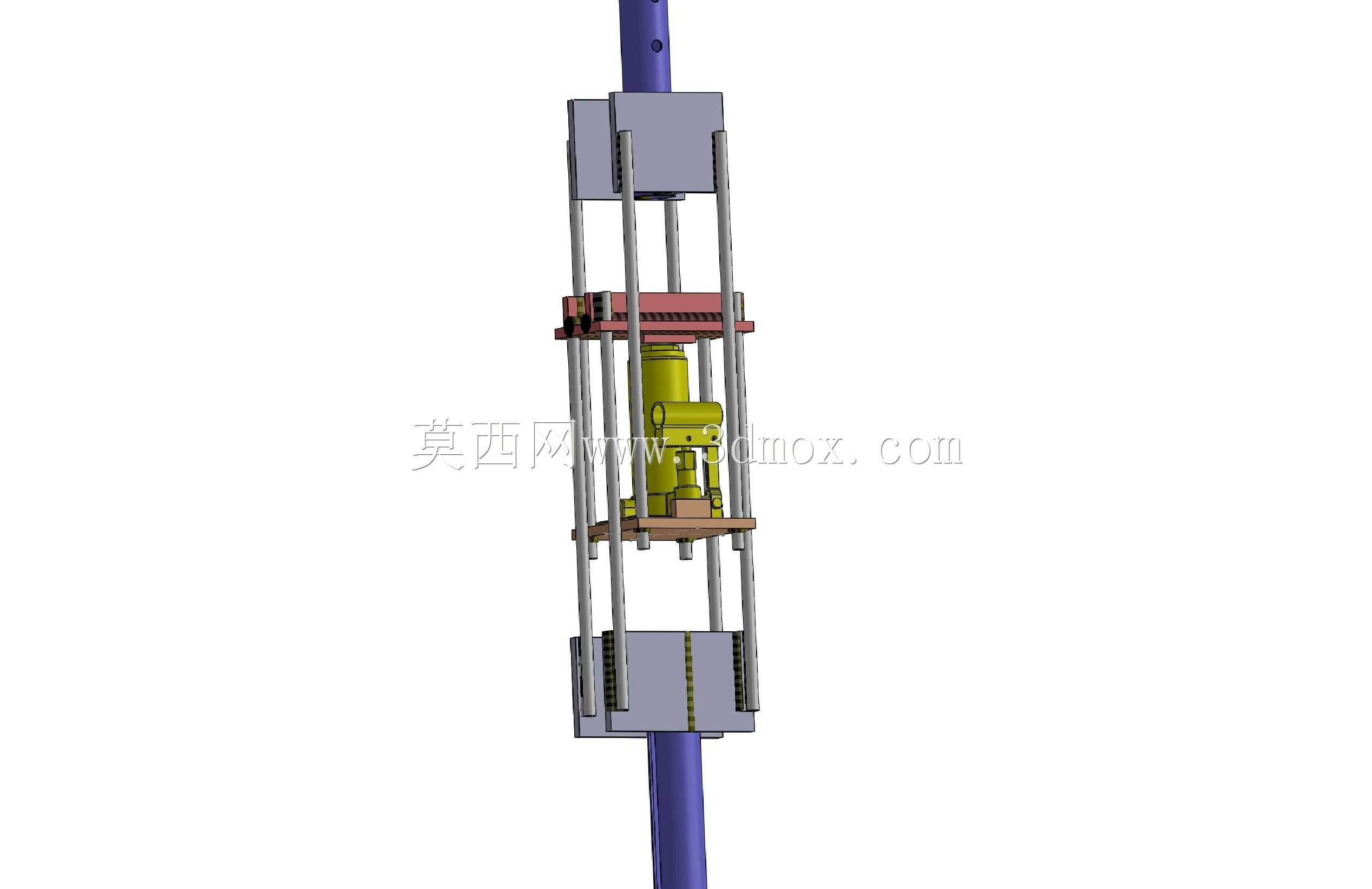

在钢结构厂房、大跨度场馆的屋面施工环节，檩条安装一直是影响施工效率与安装精度的关键工序，传统人工定位椽条的方式需要多人配合，反复调整位置、校核间距，不仅劳动强度大，还容易出现定位偏差，导致后续屋面板铺设出现错缝、平整度不足的问题，这套液压驱动的椽条定位工具，正是针对这类现场施工痛点开发的专用工装。从结构布局来看，整套工装采用双导向轴作为滑动承载基础，两根平行布置的光轴导轨贯穿整个工装主体，既承担滑动部件的导向作用，也承受定位作业时产生的径向载荷，导向轴两端预留的安装段可以根据现场檩条的跨度调整固定位置，适配不同间距的檩条安装工况。核心的液压驱动单元布置在工装中部，液压缸的缸体通过铰接支座与固定侧的安装板连接，活塞杆端连接活动定位压块，液压回路集成了小型的手动控制阀与节流元件，不需要外接复杂的液压站，现场施工时可以搭配小型手动液压泵驱动，适配高空作业时动力源不便布设的场景。活动定位组件与固定定位块分别对应待定位椽条的两侧，固定块安装在工装的一端基座上，位置可以根据椽条的截面尺寸沿导向轴方向调整，通过锁紧螺栓固定在预设位置，活动压块在液压缸的推动下沿导向轴平稳滑动，压合面做了防滑纹理处理，避免定位过程中椽条出现滑移错位，压块与活塞杆的连接部位采用浮动接头设计，抵消安装过程中产生的微小同轴度误差，避免液压缸承受偏载导致密封件过早磨损。在导向轴的两侧还设置了辅助支撑滑块，滑块内部镶嵌有自润滑铜套，不需要频繁加注润滑脂就能保证滑动顺畅，滑块上方设置了可快速拆装的定位挡板，挡板上开有长条形调节孔，可以根据不同规格的C型、Z型檩条的截面高度调整挡板的伸出长度，定位时挡板贴靠在已安装完成的檩条侧面，作为整套工装的定位基准，不需要每次作业都重新放线校核，大幅减少重复测量的工作量。从安装边界来看，整套工装的整体宽度控制在常规檩条间距的适配范围内，最小适配间距不超过1.2米，最大可以通过更换加长导向轴扩展到2.5米的跨度，工装整体重量控制在单人可搬运的范围内，高空作业时施工人员可以随身携带，不需要借助起重设备就能完成装夹定位。作业时，先将工装架设在两根相邻的待安装檩条上，调整两侧定位挡板贴靠基准檩条，将待定位的椽条放置在固定定位块与活动压块之间，操作液压控制阀驱动活塞杆伸出，将椽条压紧到预设的安装位置，此时椽条的直线度、与相邻构件的间距都能控制在施工规范允许的误差范围内，施工人员可以直接完成檩条与主钢梁的螺栓紧固或者焊接作业，不需要额外的人工扶持对位。这套工装的设计没有采用复杂的电控元件，所有结构都以机械与液压元件为主，适应施工现场多粉尘、温差大、高空作业的复杂工况，日常维护只需要定期检查液压管路的密封状态、导向轴表面的清洁度即可，不需要专业的电控维修人员进行保养。在结构细节上，所有外露的金属部件都做了镀锌防锈处理，避免施工现场雨淋、潮湿环境导致的锈蚀问题，延长工装的使用寿命，各个连接部位的螺栓都采用防松设计，避免反复作业过程中螺栓松动导致定位精度下降。相比传统的人工定位方式，这套液压定位工具可以将单根椽条的定位时间缩短百分之六十以上，同时将定位误差控制在1毫米以内，避免后续返工调整的工作量，尤其适合大跨度屋面的批量檩条安装作业，能够有效降低施工人员的劳动强度，提升整体施工效率。在实际选型适配时，需要根据现场常用的椽条截面尺寸、檩条跨度调整导向轴的直径与液压缸的行程，针对小截面的轻型椽条，可以选用直径更小的导向轴与行程较短的液压缸，减轻工装整体重量，针对大截面的重型椽条，则需要加大导向轴的直径，提升导向结构的刚性，同时选用推力更大的液压缸，保证压紧定位时的作用力足够，避免椽条在紧固过程中出现移位。
