Ariel原子跑车管式框架整车三维模型

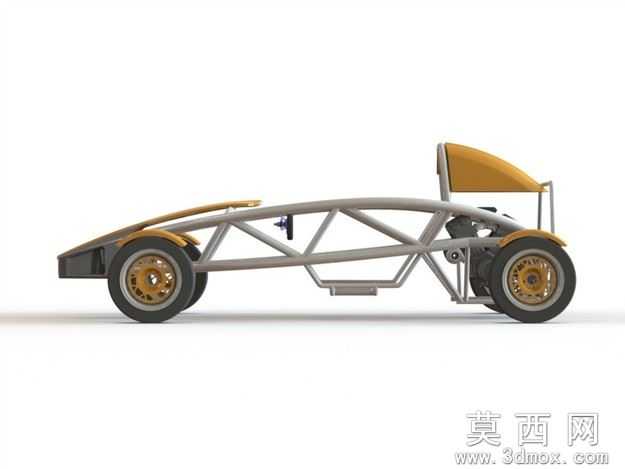

本模型为Ariel原子跑车的管式车身框架三维设计成果，建模初期以实车参考图像为基准，先完成整车空间坐标定位，以钢管中心线为骨架绘制三维草图，逐段校准主环、前舱、侧围、后悬安装位的空间角度与相对位置，确保轴距、轮距、离地间隙等核心参数与实车一致，再通过焊件模块生成对应规格的钢管实体，对焊接节点处做圆角过渡处理，避免应力集中的结构缺陷，同时预留了悬架摆臂安装座、转向机固定位、制动管路走线槽、座椅安装点的装配接口，所有安装孔位的孔径、孔距均按照通用改装车标准设定，可直接对接市售的改装零部件。

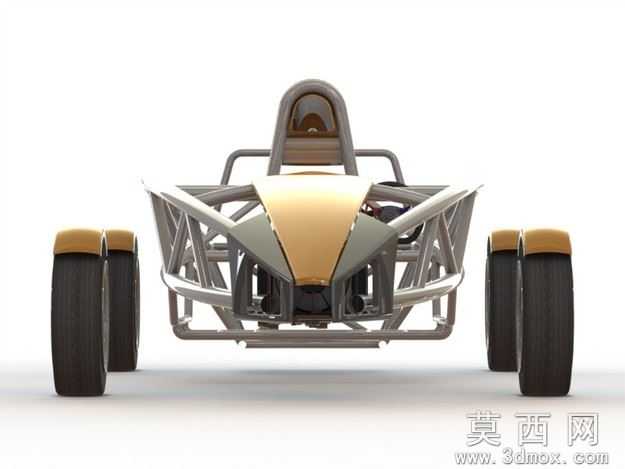

参数设计层面，整车框架采用直径38mm、壁厚2.5mm的无缝钢管作为主承力结构，侧防撞杆额外加厚至3mm，前鼻锥的覆盖件安装点位按照空气动力学造型做了下沉式设计，前轮外倾角设定为-1.5度，主销后倾角5度，符合轻量化跑车的操控调校逻辑，前后悬安装点的硬点坐标经过多轮校核，确保悬架跳动行程内不会与框架发生运动干涉，转向机构的拉杆行程预留了足够余量，可满足大角度转向的使用需求。

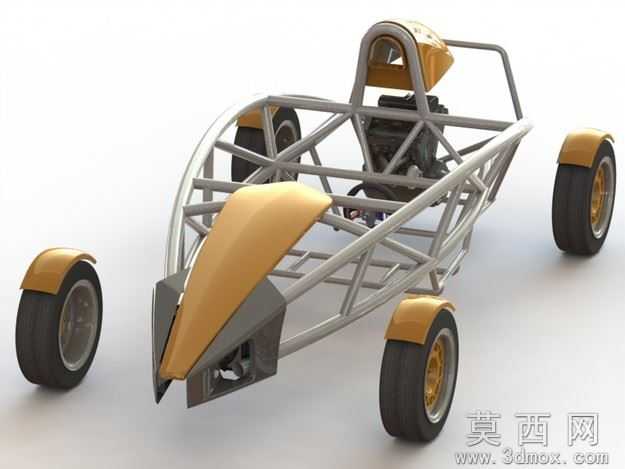

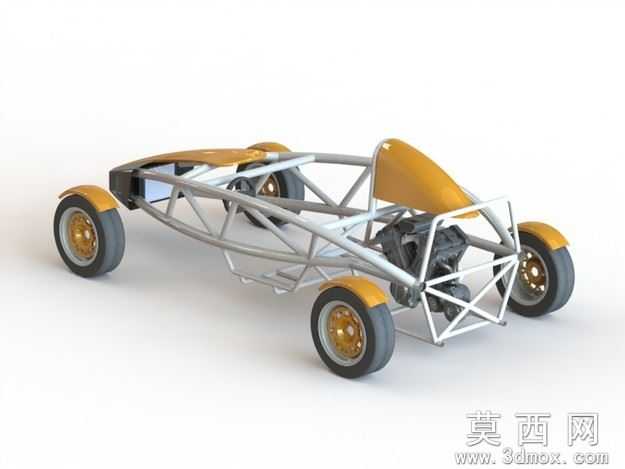

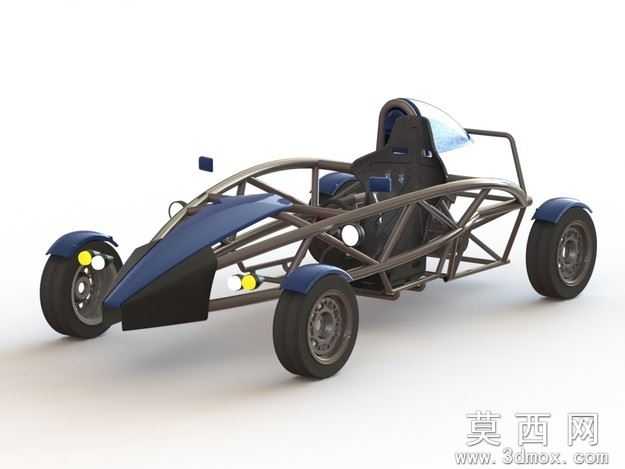

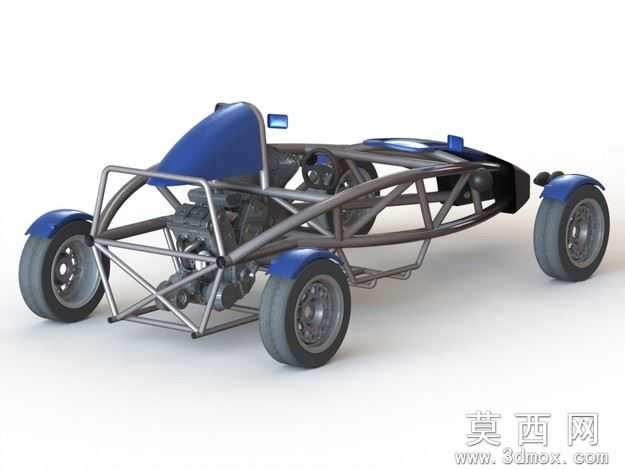

渲染材质部分，框架主体赋予哑光金属钢材材质，还原裸钢管的磨砂金属质感，前鼻锥覆盖件采用深蓝色哑光碳纤维材质，搭配黑色工程塑料的前唇与轮拱装饰件，轮胎采用带胎纹细节的橡胶材质，轮毂赋予亮银色金属烤漆效果，车灯部分采用透明PC材质搭配内部反光杯的镀铬材质，地面添加柔和的环境反射效果，整体渲染图清晰呈现出裸架跑车的机械美感，所有材质参数均经过调整，可直接导出用于方案展示的高清效果图。

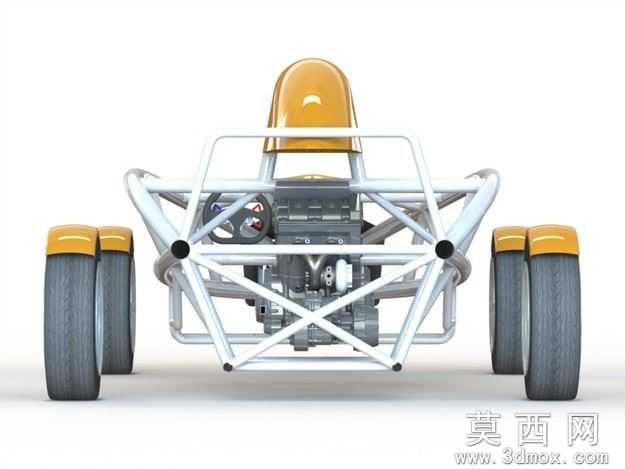

结构原理上，该框架采用空间管阵式承载结构，无传统承载式车身的覆盖件承力设计，所有载荷均通过钢管节点传递，前舱预留的发动机安装位可适配横置四缸发动机，后悬采用双叉臂独立悬架的安装接口，制动系统的总泵、分泵固定位均按照赛车级制动方案预留，座椅采用低位安装设计，降低整车重心提升操控稳定性，框架顶部的防滚环结构经过受力优化，可在车辆翻滚时为驾乘人员提供足够的生存空间。

软件兼容层面，模型源文件为SolidWorks格式，所有特征均保留参数化编辑能力，可直接修改钢管规格、安装点位坐标，同时导出了STEP、IGES通用中间格式，可兼容UG、Pro/E、Catia等主流三维设计软件，附带的STL格式文件可直接用于3D打印验证结构比例，不同格式的文件均经过装配校验，打开后无破面、缺失零件、装配错位等问题，可直接用于后续的深化设计。

研发教学应用层面，该模型可作为高校车辆工程专业的管式车架设计教学案例，帮助学生理解空间框架的受力传递逻辑、硬点设计方法，也可作为改装车爱好者自制原子跑车的设计参考，通过调整框架尺寸适配不同的动力总成与悬架方案，同时可用于赛车设计的课程设计、毕业设计项目，帮助学习者掌握从三维草图到焊件建模、装配校核、渲染输出的完整三维设计流程，也可作为汽车轻量化设计的研究案例，分析管阵式车架在减重与刚度平衡上的设计思路。
