Adafruit全尺寸Perma Proto原型面包板PCB

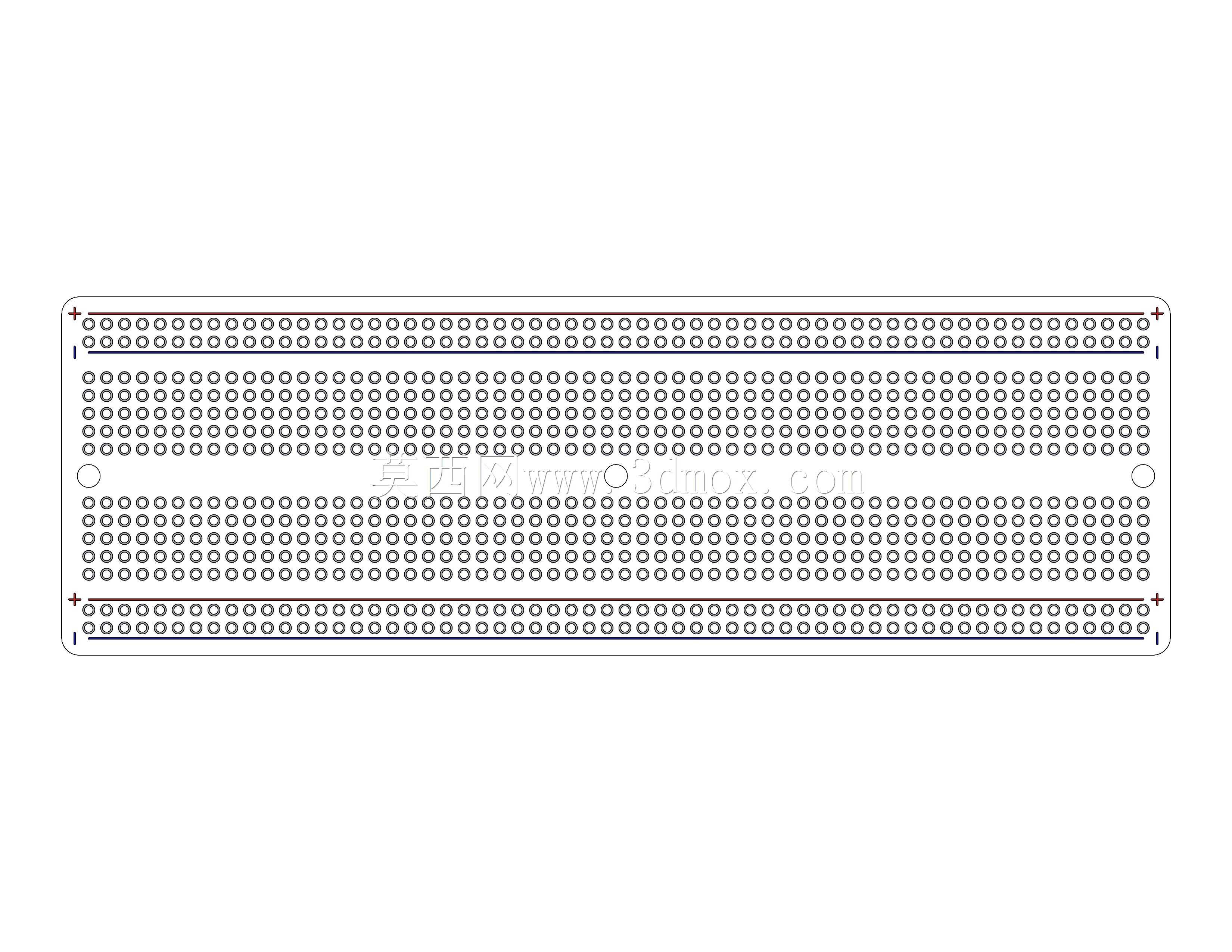

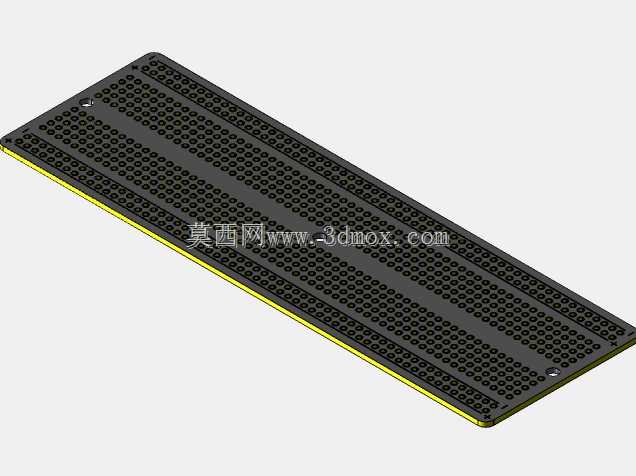

　　这款全尺寸永久原型面包板PCB，是电子原型开发阶段替代临时面包板、实现电路永久焊接固化的核心载体，在嵌入式开发、小批量功能样机验证、学生电子竞赛作品制作、实验室电路调试场景中应用广泛。不同于常规免焊面包板仅适合临时搭线测试的特性，该PCB采用标准面包板孔位布局，完全兼容常规面包板的跳线、直插元件引脚间距，用户可直接将临时调试完成的面包板电路，按原有接线位置直接焊接到该板上，省去重新规划走线的步骤，大幅降低从原型验证到实物固化的出错概率。板上孔位采用标准2.54mm间距设计，覆盖全尺寸面包板的全部接线点位，电源轨区域做了连续连通设计，可同时兼容单电源、双电源供电的接线需求，板边预留了固定安装孔位，可直接匹配常规项目外壳的安装柱位置，

　　不需要额外打孔修改即可完成整板固定。设计阶段充分考虑了焊接实操的工艺需求，焊盘做了加大处理，避免反复拆焊时出现焊盘脱落问题，孔壁做了沉铜处理，保证双面焊接的导通可靠性，电源走线区域做了加宽处理，可承载更大的供电电流，满足小功率电机、驱动模块等负载的接线需求。板上预留的标识丝印完全对齐常规面包板的行号列号，用户在移植电路时可直接对照临时面包板的接线位置逐点焊接，不需要额外绘制接线图，对于需要快速完成功能样机交付的开发者来说，能有效缩短样机制作周期。不同于定制PCB需要走打样流程的长周期，该通用原型板可随时取用，适合临时修改电路、快速验证功能迭代的开发场景，板上的分隔区域可同时兼容直插元件与表贴元件的焊接，

　　用户可根据元件类型灵活选择焊接位置，不需要额外准备转接板。安装边界上，整板尺寸完全匹配标准全尺寸面包板的外形规格，可直接嵌入原有面包板的安装槽位，也可通过板边的四个安装孔配合铜柱固定在壳体内部，板厚采用常规1.6mm规格，兼容常规排针、排座的焊接高度，不会出现元件安装后与壳体干涉的问题。实际使用中，该板可覆盖从简单的单片机最小系统、传感器信号采集电路，到小型驱动控制板的原型固化需求，电源轨的连续连通设计可减少电源接线的飞线数量，让焊接完成的电路板走线更整洁，降低后期排查线路故障的难度。
