珀尔帖电热冷却模组带散热风扇组件

　　这套组件面向需要小空间主动控温的电子与机电集成场景，核心由半导体制冷片、铝制挤压散热鳍片、轴流风扇、金属防护网以及四角压紧固定结构组成。工程上常见于小型恒温箱、激光器件冷却、实验台温控模块、工控柜局部散热、3D打印机热端或冷端辅助控温，也可作为教学与样机开发中的热电制冷验证单元。它不是单一零件，而是把热端排热、冷端传导、气流组织和装配约束整合在一起的功能模组，结构人员在选型时可以直接参考其堆叠关系和安装边界。

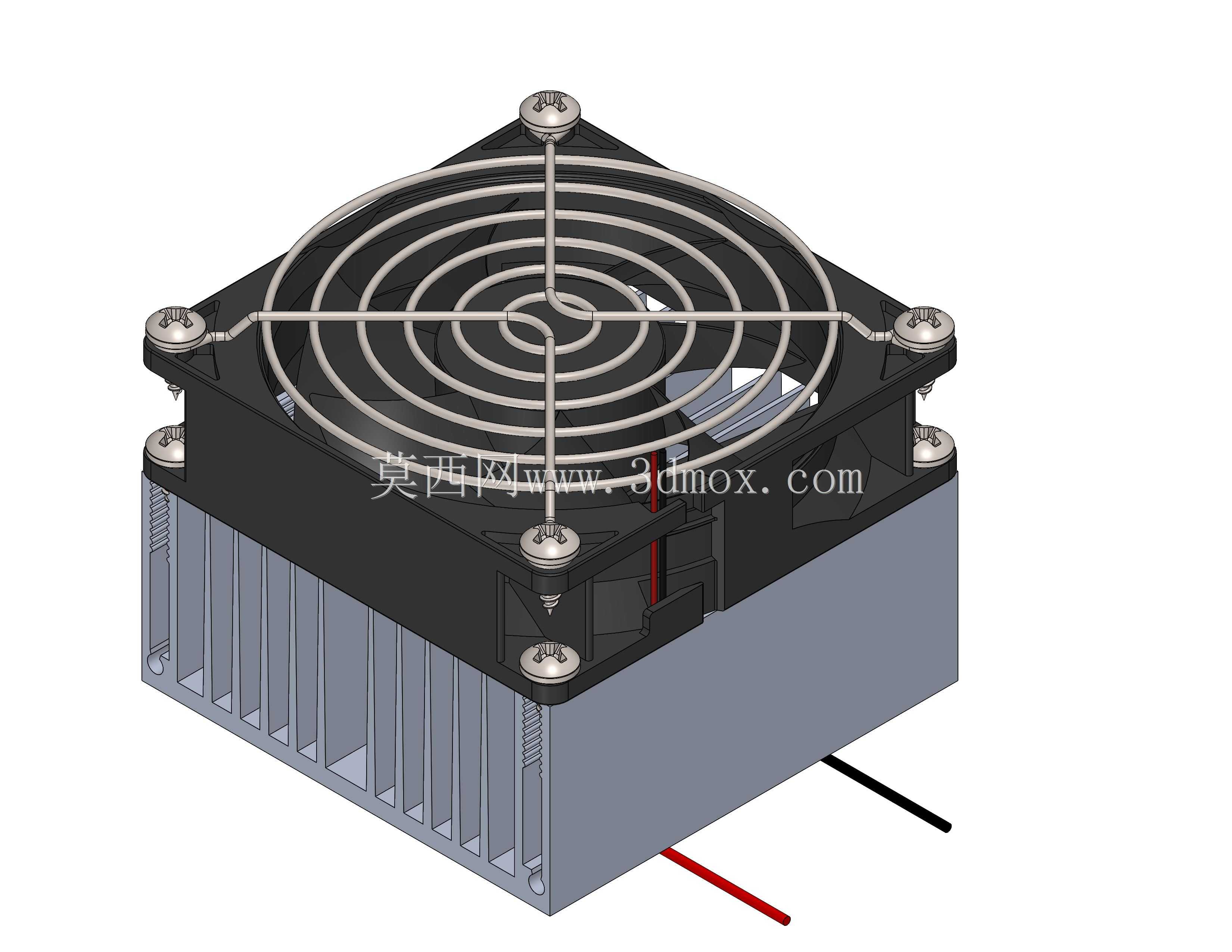

　　从热管理思路看，珀尔帖片工作时一面吸热、一面放热，若热端不能迅速把热量带走，冷端效果会迅速衰减，甚至出现温差失效。因此该组件在热端布置了密集铝鳍片，利用底部平整基板与制冷片接触，再通过风扇形成强制对流。风扇上方的金属网罩并不只是防护件，它还能限制异物进入扇叶区域，避免线束、手指或装配碎屑接触旋转部件。网罩采用同心圆钢丝加径向支撑的形式，在开孔率和防护强度之间取得平衡，既能让气流均匀通过鳍片，也能维持较好的刚性。

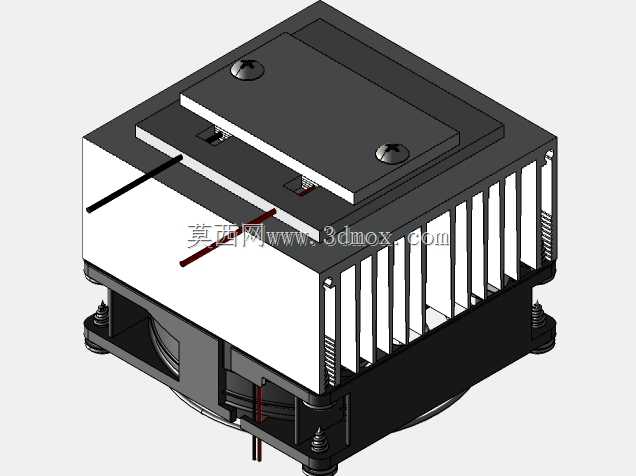

　　外形上，模组整体近似方形叠层结构。下部为灰色铝型材散热体，鳍片沿一侧平行展开，齿槽方向与风扇气流路径相配合，使空气能够从齿间穿过并带走热量。中部黑色区域容纳风扇与制冷片相关安装空间，四角使用长螺钉贯穿，将风扇、网罩、散热体以及制冷片压紧在同一轴线上。螺钉端部带螺母或垫圈结构，能够控制预紧力，避免半导体制冷片因局部受压不均而碎裂。对于热电片这类脆性元件，装配时尤其要注意平面度和压紧顺序，四角逐步均匀锁紧比单点强力压紧更可靠。

　　安装边界方面，设计人员需要重点预留风扇进风、出风以及线束走线空间。组件顶部网罩外轮廓决定了最小维护空间，侧面红黑供电线需要避开鳍片风道和扇叶旋转区，在线束出口处保留弯曲半径，防止拉扯端子。若将其放入封闭机柜，不能只看模组本体尺寸，还要校核机柜进出风口面积、过滤棉阻力以及环境温度。热端排出的空气若在柜内循环，会导致整体温升，最终削弱制冷能力；更合理的方式是将热端气流导向外部，或与机柜散热通道隔离。

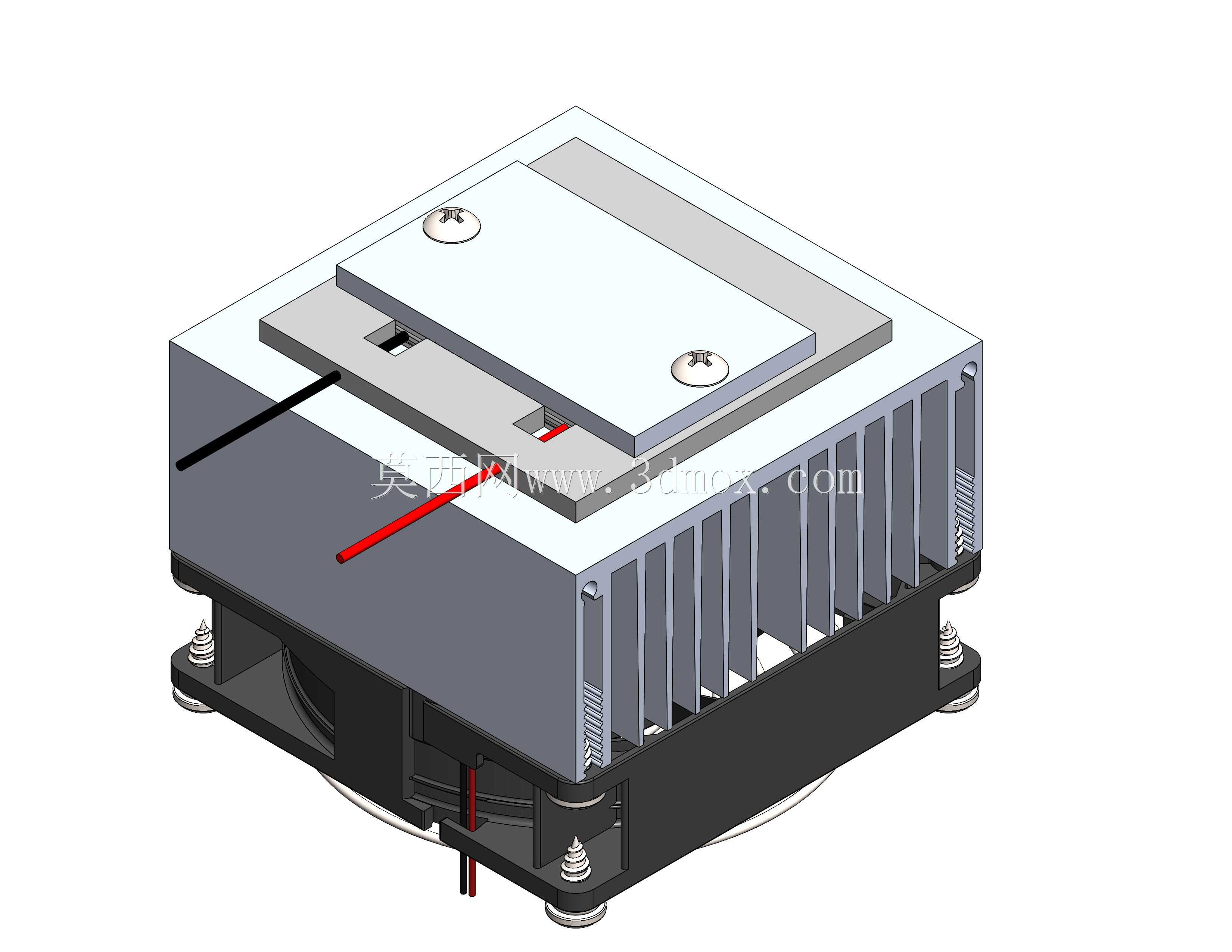

　　冷端使用时通常需要另配冷块或导冷板，与被冷却对象通过导热界面材料贴合。模型中呈现的红黑引线提示供电回路需要区分极性，珀尔帖片正反通电会交换冷热面，风扇供电则应保证电压与转向正确。选型时不能只关注额定电流，还要结合环境温度、目标冷端温度、被冷却对象发热量和保温条件核算热平衡。半导体制冷效率受温差影响明显，热端温度越低，冷端可达到的温差越稳定，因此散热器基板平面度、鳍片高度、风扇风量和安装方向都会影响最终表现。

　　从三维建模角度看，该类组件适合按功能层级拆分：散热体重点表达基板、鳍片、底部倒角与安装孔；风扇部分包含框体、扇叶、电机中心区和螺钉孔；防护网需要还原环形钢丝、径向筋条和交叉位置；紧固件则体现螺钉、垫圈、螺母的装配关系。干涉检查应集中在四角螺钉贯穿路径、风扇与网罩间隙、制冷片厚度容差以及线束出口位置。散热鳍片数量较多，建模时可通过阵列特征控制齿距和壁厚，便于后续根据风阻与重量要求调整。

　　实际结构设计中，还需考虑冷凝水问题。当冷端温度低于空气露点时，表面可能结露，水滴若进入电气区域会带来短路风险。因此在整机应用里，冷端通常需要保温棉、挡水结构、排水槽或密封隔离。该模组本身解决的是热电制冷与热端散热的集成问题，进入产品化设计时，仍要围绕保温、密封、供电驱动、温度反馈和安全保护继续完善。对于样机开发人员，这套结构的价值在于提供了一个清晰的堆叠基准：方形风道、四角锁紧、顶部防护、侧向出线以及底部大面积散热界面，都可以作为小型温控设备布置的参考。
