家用机顶盒手持遥控操作器结构设计

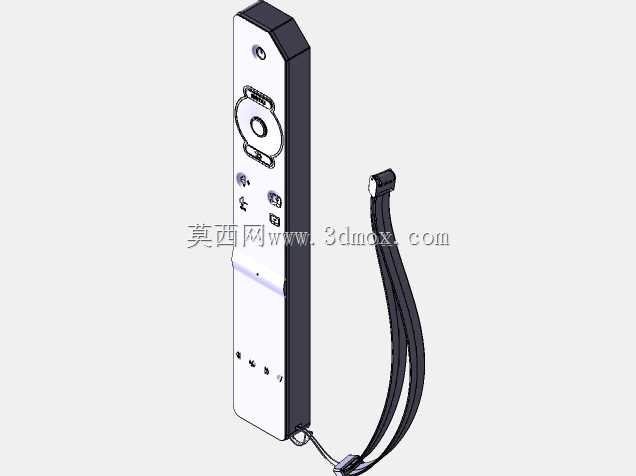

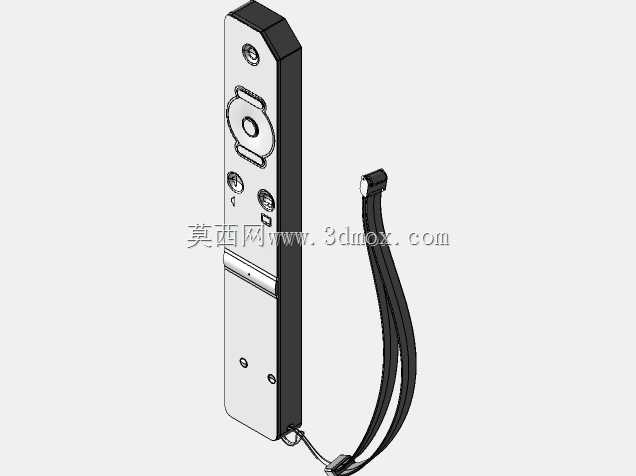

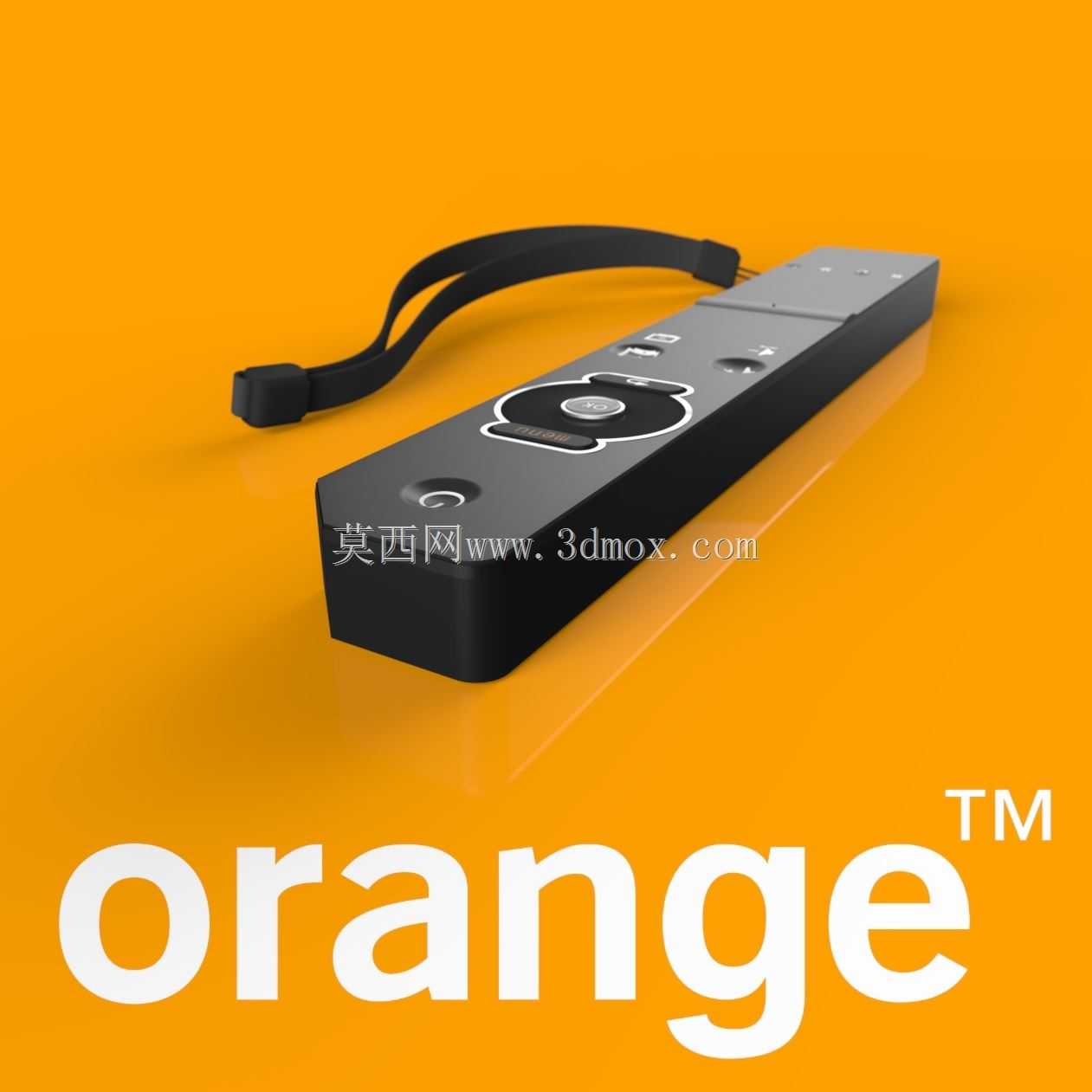

　　这款手持遥控装置主要适配家庭场景下的IPTV机顶盒操作需求，日常使用中覆盖客厅、卧室等多场景的短距离无线操控，用户无需起身靠近机顶盒设备，坐在沙发、卧床位置即可完成频道切换、音量调节、功能菜单选择、播放控制等全流程操作，解决了有线操作的空间限制问题，是家用视听设备配套的核心人机交互配件。从结构设计层面来看，整体采用长条形手持形态，整机厚度控制在12mm左右，宽度适配成年人单手握持的掌宽范围，长度约150mm，握持时手指自然落位到按键区域，长时间操作不会产生明显的握持疲劳，机身尾部预留挂绳安装孔位，可搭配腕带使用，避免日常放置时滑落、遗失的问题，也方便用户随手挂置在墙面挂钩、沙发侧袋等位置。按键布局遵循用户操作习惯做分区设计，

　　最上方为电源控制按键，单独做凸起标识，用户盲操作时可通过触感快速定位；中部核心区域设置环形导航键，中间搭配确认按键，环形键四周对应上下左右方向操作，覆盖菜单选择、光标移动的高频操作需求；导航键下方设置功能快捷键与音量、频道调节按键，按键之间预留足够的间隙，避免按压时误触相邻按键，所有按键的按压行程控制在0.8-1.2mm区间，按压力度适配日常手指按压力度，既不会因为行程过短导致误触发，也不会因为行程过长造成操作滞后感。外壳采用上下壳扣合的装配结构，接缝位置做错位止口设计，装配后缝隙均匀控制在0.1mm以内，既保证外观的整体性，也能避免日常使用中灰尘、少量泼溅的液体进入壳体内部，保护内部的PCB电路板、电池仓、无线发射模块等元器件。

　　壳体表面做哑光磨砂处理，握持时不易残留指纹与手汗，提升握持的摩擦力，减少滑落风险，前端位置预留红外发射窗口的安装位，窗口采用半透明红外透传材质，保证红外信号的发射角度覆盖水平±60度、垂直±30度范围，日常使用时无需精准对准机顶盒接收端，即可完成信号传输，降低用户的操作对准要求。内部结构设计充分考虑元器件的排布空间，电池仓设置在机身下半部分，适配两节7号干电池的安装尺寸，仓盖采用卡扣式固定，无需额外螺丝即可开启更换电池，电池触点采用弹片式结构，保证电池安装后的接触稳定性，即使设备受到轻微磕碰、摔落，也不会出现电池移位导致的断电问题。PCB板采用螺丝柱定位固定在壳体内部，所有元器件贴装后预留足够的安全间隙，

　　避免元器件与壳体硬接触造成的损坏，无线发射模块布置在机身最前端，靠近红外发射窗口位置，减少信号传输的遮挡，提升信号传输的稳定性。挂绳孔位置做局部加厚结构设计，因为挂绳位置是日常提拉、挂置时的受力点，局部加厚后可承受至少5kg的拉力，避免提拉时孔位开裂导致设备掉落。从实际使用的场景适配来看，这款遥控器的外形尺寸适配绝大多数家庭的茶几、电视柜收纳空间，平放时底部做微小的平面支撑，放置在光滑桌面时不会轻易滑动，边缘位置全部做R2-R3的圆角过渡，没有尖锐棱角，即使家中孩童拿取玩耍，也不会造成磕碰划伤。设计过程中充分考虑了长期使用的耐用性，按键采用硅胶材质，表面做耐磨处理，可承受至少10万次的按压循环，满足家庭场景下5-8年的使用频次需求，外壳材质选用ABS工程塑料，具备足够的抗冲击强度，1.2米高度自由跌落到木质地板时，壳体不会出现开裂、卡扣松脱的问题，内部元器件也不会出现移位损坏。
