500x500mm网格防滑橡胶垫结构设计

日常做设备布局或者工位规划时，经常会遇到需要在接触面增加缓冲防滑结构的场景，这款方形网格橡胶垫就是针对这类需求设计的实用结构件。从实际使用场景来看，这类橡胶垫的适用范围非常广，既可以铺在小型加工设备的底部，抵消设备运行时产生的小幅振动，避免设备移位刮花地面，也可以放在操作工位上作为防滑承托垫，放置加工工件、工具盒或者检测量具时，能增大接触摩擦力，防止物件滑落磕碰，部分食品加工、电子装配的洁净工位也会用这类垫子做台面铺垫，网格结构还能快速导走台面积液、碎屑，保持工位接触面整洁。

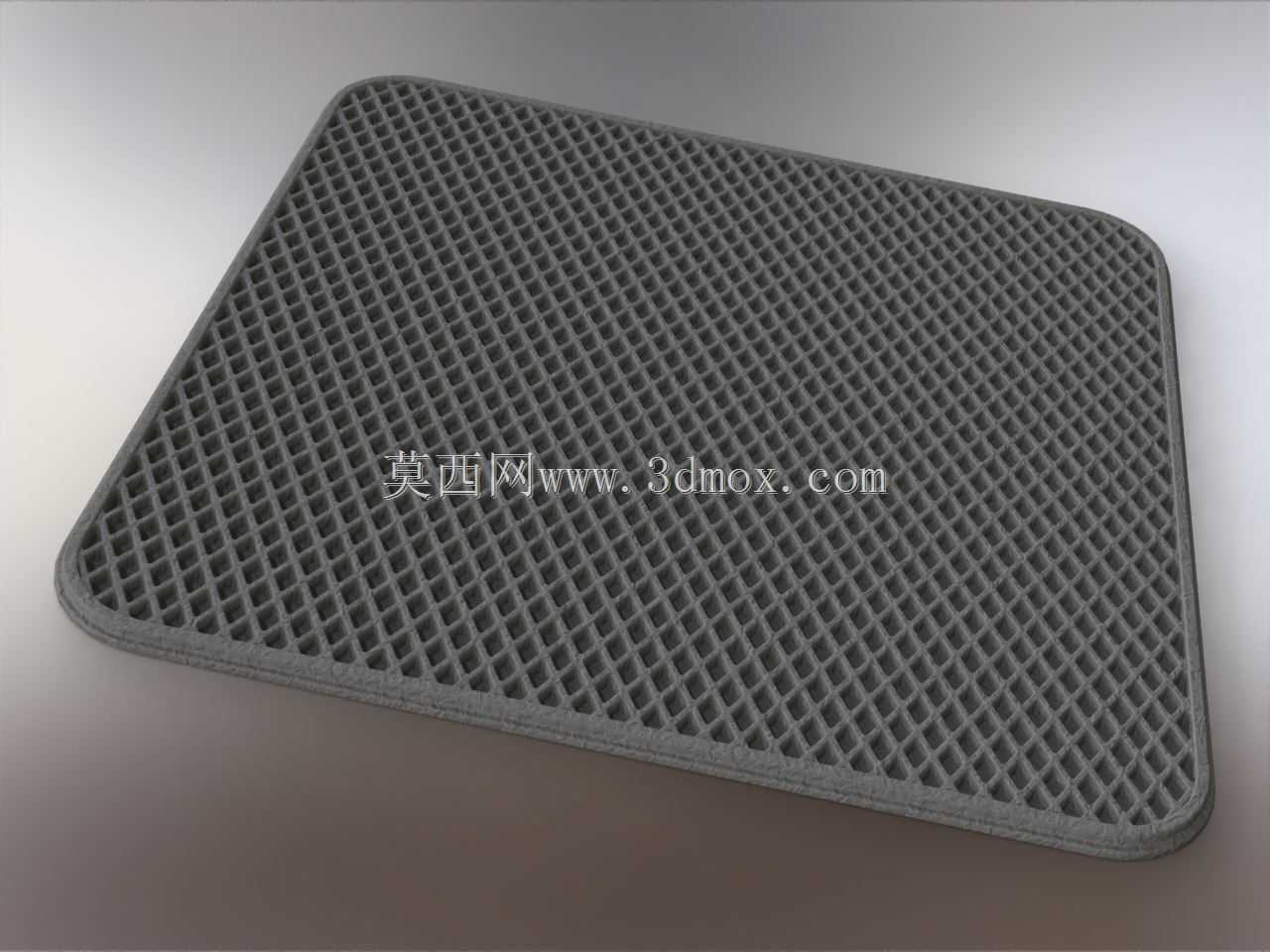

设计这款垫子的时候，首先要明确安装边界，整体外形做500mm见方的圆角方形，四个角做R15的圆弧过渡，避免直角边磕碰划伤，整体厚度控制在8mm，这个厚度既能保证足够的缓冲形变空间，又不会因为过厚导致承托物件时出现过度倾斜偏移。表面的网格结构不是随意排布的，每个网格单元做边长6mm的正方形通孔，网格筋条厚度2mm，这种结构一方面能减少橡胶原料的用量，降低整体重量，另一方面网格的凹凸结构能大幅提升表面摩擦力，不管是承托金属工件还是塑料工装，都能有效限制接触面的滑动，同时镂空的网格可以让落在垫面的灰尘、切削碎屑、少量液体直接漏到垫下，清理的时候只需要拿起垫子倾倒即可，比实心橡胶垫的清洁效率高很多。

垫子的边缘做了3mm宽的加厚包边，包边位置比网格面高出1mm，这样垫子铺在平面上时，边缘不会因为频繁踩踏、物件剐蹭出现卷边翘边的问题，延长实际使用寿命。材质选用常规的丁腈橡胶配比，邵氏硬度控制在65度左右，这个硬度区间的橡胶垫既有足够的支撑性，承托几十公斤的设备底座也不会出现过度塌陷，又能保留合适的弹性，抵消设备运行时的高频小幅振动，不会把振动直接传递到地面或者台面上产生共振噪音。

建模的时候要注意网格筋条的拔模角度，所有筋条侧面做1度的拔模斜度，方便后续开模生产时顺利脱模，不会出现筋条拉裂的问题，包边和网格筋条的连接位置做R0.5的圆角过渡，避免应力集中导致筋条在频繁受压时从根部断裂。实际选型使用时，只需要确认安装位置的平面尺寸不小于500x500mm即可，不需要额外的固定连接件，依靠橡胶本身的摩擦力和垫面的网格结构就能实现稳定固定，如果需要更大的铺设面积，也可以将多块垫子并排拼接，包边位置对齐后不会出现明显的高低差，不会影响物件在垫面的推移操作。
