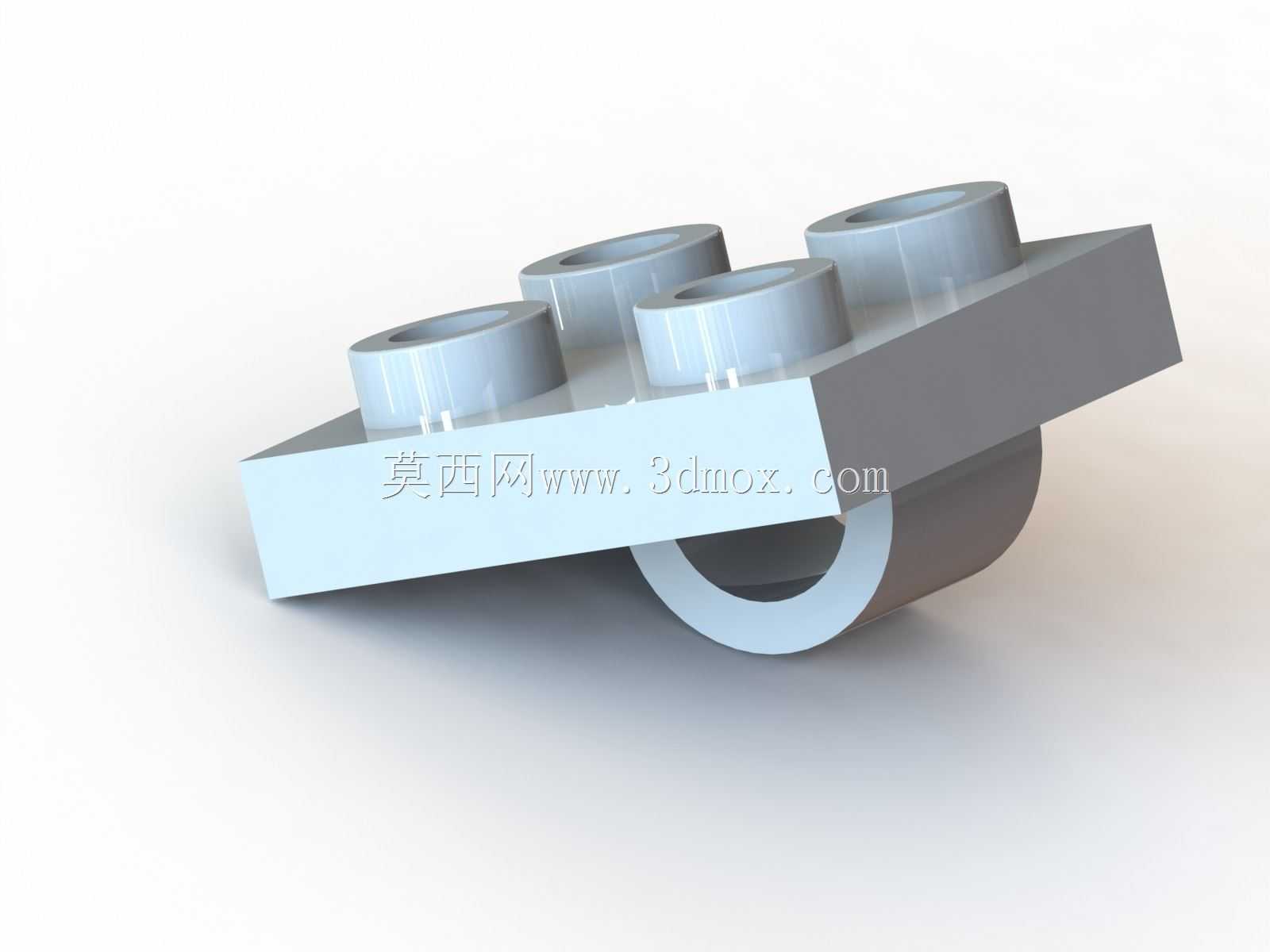

带侧向轴孔的2x2规格乐高拼接积木件

这类带侧向轴孔的2x2规格拼接积木件，是模块化拼装结构里非常典型的跨接类零件，日常在科教拼装套装、创客机械结构原型、桌面级创意搭建场景里的出镜率极高。和普通平面2x2积木块不同，它在标准积木基体的侧下方集成了同轴通孔结构，既保留了顶面四个标准凸点的常规拼接能力，又能通过侧孔穿入十字轴或者圆轴，实现垂直于积木拼接面方向的铰接、转动支撑或者轴系传动连接，很多简易的机械臂关节、可转动轮组支架、活动翻盖结构都会用到这类零件做基础连接件。

从结构设计逻辑来看，这个零件的基体部分完全沿用标准积木的拼接公差体系，顶面四个圆柱凸点的中心距严格匹配通用积木的8mm基础模数，凸点的外径、高度以及和相邻零件凹孔的配合间隙都遵循通用拼接件的公差要求，保证和同体系的其他积木块拼接时能有足够的插拔摩擦力，不会出现松脱或者过紧难以拆卸的问题。基体本身的壁厚设计均匀，所有转角位置都做了适配注塑工艺的圆角过渡，避免成型过程中出现应力集中导致的缩痕、翘曲问题，也能减少拼装时棱角刮手的情况。

侧下方的轴孔是这个零件的核心功能结构，孔的轴线和顶面凸点所在平面平行，孔的中心到积木底面的高度经过精准核算，保证穿入标准轴之后，轴的最低点不会超出积木块的安装边界，不会和下层拼接的积木表面产生运动干涉。轴孔的内径尺寸适配通用拼装体系的十字轴与圆轴，孔壁厚度足够承受日常拼装转动时的径向载荷，不会因为频繁插拔轴件或者反复转动出现孔壁开裂、变形的问题。轴孔和基体的连接位置做了加厚的过渡筋结构，把轴孔承受的载荷均匀分散到整个积木基体上，避免连接位置因为应力集中出现断裂。

从安装边界来看，这个零件的整体长宽尺寸和标准2x2积木块完全一致，也就是两个基础模数的长宽尺寸，安装在基础底板或者其他积木块上时，占用的平面空间和普通2x2块没有区别，不会额外占用相邻拼接位的空间，方便在紧凑的拼装结构里布局。零件的总高度比普通2x2块略高，高出的部分就是侧下方轴孔的结构半径，在做多层堆叠拼装的时候，需要提前预留出这部分高度对应的空间，避免和上层零件产生位置冲突。轴孔的两端都做了倒角导向，不管是从哪一侧穿入轴件，都能顺利对准孔位，不需要刻意调整角度就能完成装配，能有效提升拼装效率。

在实际应用场景里，这个零件常被用来做可动结构的支撑座，比如在拼装小型传送带模型的时候，可以把两个这类零件对称固定在支架两侧，中间穿入传动轴作为传送带的辊筒支撑，依靠轴孔和轴的间隙配合实现辊筒的顺畅转动；在做可开合的舱门结构时，可以把这类零件固定在舱体框架上，舱门上的转轴穿入侧孔，就能实现舱门的绕轴翻转，不需要额外设计复杂的铰链结构；在创客教育的机械结构演示里，这类零件还能作为曲柄的支撑座，配合曲柄连杆机构把旋转运动转化为直线运动，用来演示基础的机械传动原理。

设计这类零件的三维模型时，需要重点关注几个配合尺寸的精度：首先是顶面凸点的位置度，四个凸点的中心距偏差必须控制在极小的公差范围内，否则和其他积木拼接时会出现错位，无法顺利装配；其次是侧孔的同轴度，孔的轴线必须和基体底面保持平行，同时和凸点的排列方向保持准确的位置关系，否则穿轴之后会出现轴歪斜、转动卡滞的问题；另外还要注意零件的拔模角度设计，所有沿脱模方向的侧壁都要设置合理的拔模斜度，保证注塑成型之后能顺利脱模，不会出现顶白、拉伤的缺陷。零件的所有加强筋位置都要和壁厚保持合理的比例，避免筋位过厚导致成型时表面出现缩痕，影响外观和尺寸精度。
