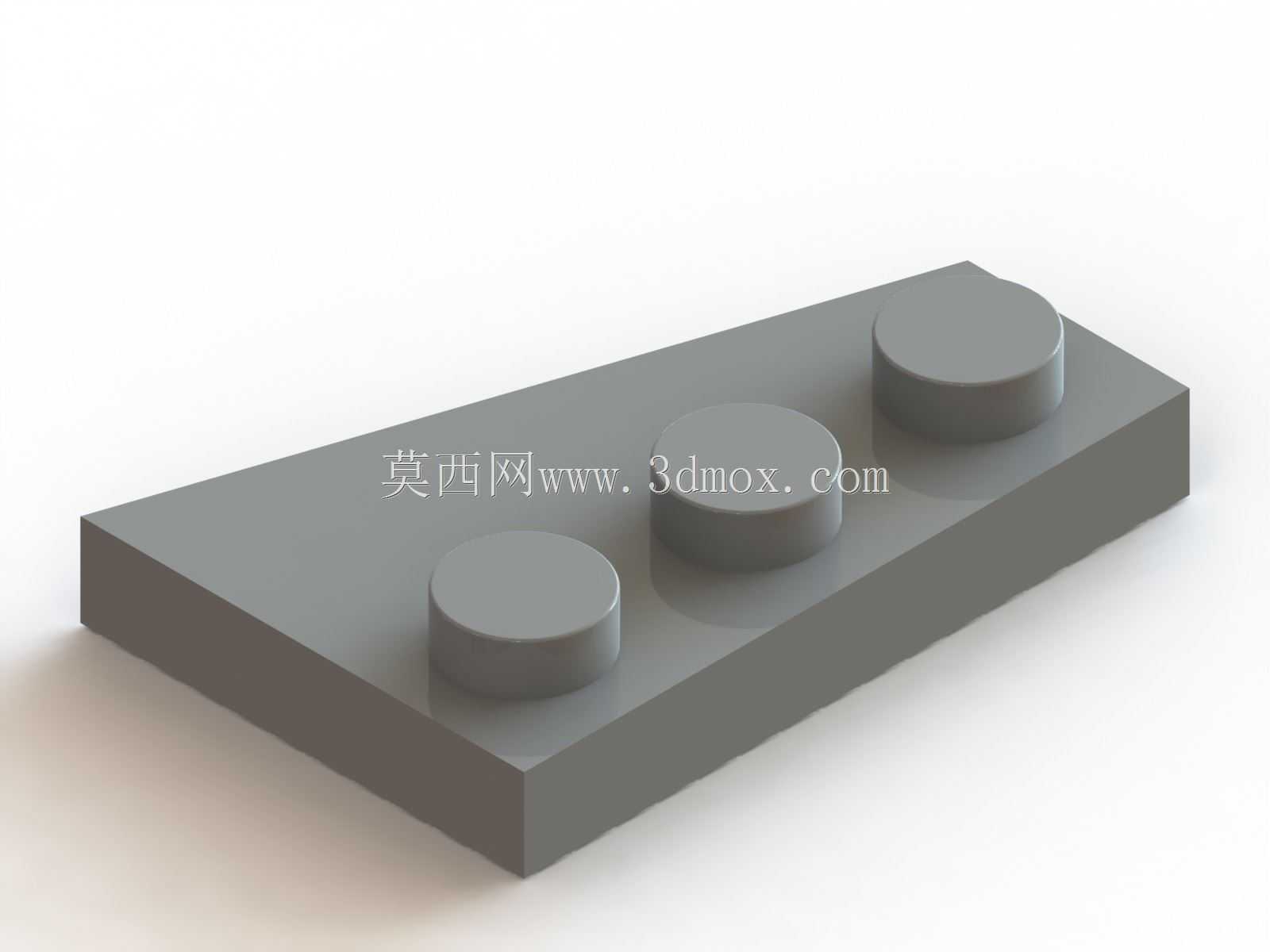

乐高2x3楔形拼接积木块结构设计

日常接触到的模块化拼接玩具体系里，这类带单侧斜切边的2x3规格楔形积木，是搭建异形轮廓、曲面过渡结构时的核心基础零件，和常规矩形积木的直边拼接逻辑不同，它的斜边设计能让搭建者在不额外使用特殊转角件的前提下，实现小角度的方向偏转，不管是做载具的流线型车头、建筑的斜向屋檐，还是机甲造型的斜面装甲，都能通过多块该楔形件的组合排布，平滑消解直角拼接带来的生硬棱角。从结构设计的角度看，这类积木的核心功能逻辑完全围绕拼接可靠性与拆装便利性做平衡，顶面三个圆柱凸点的直径、高度、间距都严格匹配通用乐高体系的拼接公差，凸点侧面做了微小的脱模斜度，既能保证和下方积木凹槽卡接时拥有足够的静摩擦力，不会因为日常挪动、轻微碰撞出现松脱散架，又能让儿童用正常手部力量就能完成拆装，不会出现卡接过死难以拆分的问题。

设计这类楔形积木时，首先要对齐整个积木体系的基础安装边界，常规矩形2x3积木的长宽基准尺寸是固定的，这款楔形件保留了其中一条长边的完整直边，以及相邻短边的两个完整凸点安装位，仅对另一侧的长边做1:3斜率的斜切处理，斜切边缘的壁厚和直边位置保持一致，避免注塑成型时因为壁厚不均出现缩痕、翘曲变形，影响拼接精度。底部的凹槽加强筋布局也做了针对性调整，斜切位置的加强筋没有直接延伸到斜边边缘，而是预留了0.8mm的壁厚余量，既保证整个零件的结构强度，不会在反复拆装受力时出现边缘断裂，也能让底部凹槽和下方积木凸点的卡接行程和标准件完全一致，不会因为楔形切边导致卡接深度不足。

实际应用场景里，这类楔形件很少单独使用，往往和同系列的2x2孔板、2x3楔形砖、不同斜率的斜面件搭配使用，在做圆弧过渡造型时，通常会采用错位叠压的排布方式，每一层的楔形件偏移半个凸点的距离，通过多块零件的斜边累加形成近似平滑的曲面，这就要求零件的斜边直线度公差控制在0.05mm以内，不然叠层之后会出现明显的台阶错位，破坏造型的整体流畅度。零件的边角位置都做了R0.3的圆角处理，没有尖锐的棱角，既符合玩具类产品的安全设计要求，也能避免拼接时边角刮蹭其他零件表面造成划痕。

从注塑成型的工艺角度考量，这款楔形件的分型面设置在零件厚度方向的中间位置，凸点和底部凹槽的脱模方向完全垂直于分型面，没有侧抽芯结构，能简化模具结构，降低量产时的模具成本，斜切平面的表面粗糙度要求和顶面保持一致，不会因为是斜面就降低外观标准，保证多块零件拼接时不同面的光泽度统一，不会出现明显的外观差异。零件底部的进料点设置在斜切边对应的内侧位置，成型后进料点的残留痕迹不会暴露在外观可见面上，不需要额外的剪浇口、打磨工序，提升量产加工的效率。

在实际搭建选型时，结构设计者需要注意这款楔形件的有效拼接凸点数量，三个凸点中靠近斜切尖端的那个凸点，下方的支撑壁厚比标准件略薄，不适合作为大跨度悬空结构的主要受力点，如果要搭建向外延伸的悬空造型，需要搭配相邻的标准矩形积木做受力分散，避免长期受力后凸点出现形变松脱。另外这款楔形件的斜切角度是固定的，单块零件能实现的方向偏转角有限，要实现更大角度的转向，需要搭配反向楔形件组合使用，通过正反楔形件的配对，就能实现30度、45度、60度等不同角度的转角拼接，满足不同造型的搭建需求。
