乐高4x1逆单击铰接积木构件

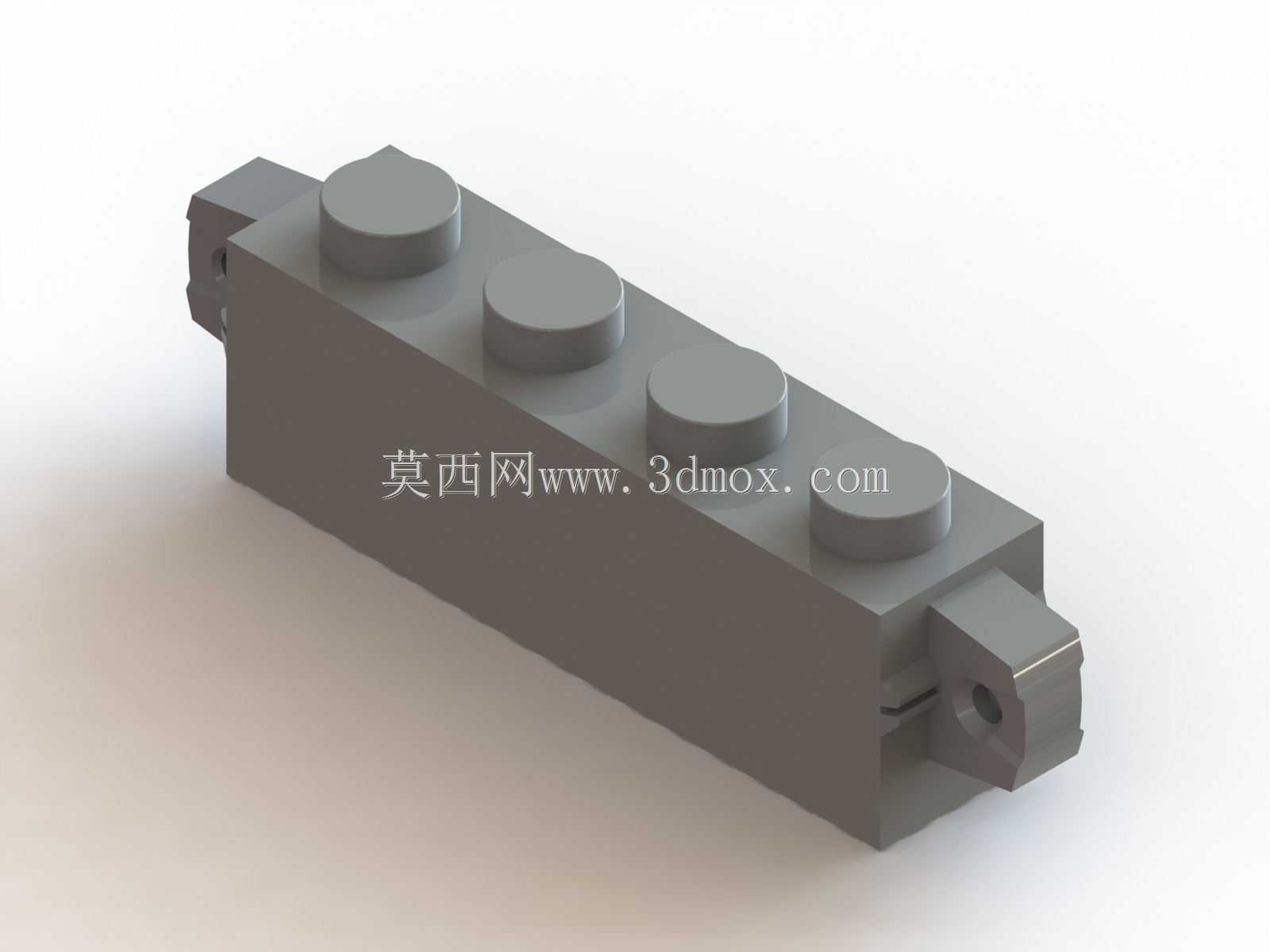

　　该积木构件属于模块化拼装体系里的功能型基础单元，主要应用于创意积木搭建、教育机械结构演示、小型仿生机构原型制作等场景，区别于普通平面拼接积木，其自带的逆单击铰接结构可实现单侧反向锁止的活动连接，能在搭建可动结构时替代传统固定砖，完成带角度限位的活动关节搭建，比如搭建机械臂的活动段、可开合舱门、带复位功能的触发结构时，都能用到这类带铰接锁止功能的积木单元。从功能特性来看，构件主体为标准4单位长度的砖型基体，顶面排布4个标准凸点，可与同体系所有标准规格积木实现过盈配合拼接，凸点的尺寸公差控制在0.02mm范围内，保证拼接后既不会出现松脱滑落，也不会因过盈量过大导致拆卸困难。基体两端集成的铰接结构为逆单击设计，也就是铰接端仅能向单侧转动，

　　转动过程中带有分段式的档位阻尼，每转动15度会有一次清晰的卡位反馈，转动到极限角度后会自动锁止，不会出现自由松垮的回转，这种设计刚好适配需要单向定位的搭建需求，比如搭建可翻折的支撑脚时，调整到对应角度后就能依靠结构本身的阻尼保持姿态，不需要额外添加支撑件。设计过程中首先要匹配现有乐高体系的拼接公差，所有配合面的尺寸都严格遵循通用积木的接口标准，基体的壁厚控制在1.2mm，既保证整体结构强度，反复拆装不会出现开裂变形，也能控制整体重量，避免多块拼接后上部结构过重导致下部关节变形。铰接部分的卡扣结构做了圆角过渡处理，转动时的摩擦面做了微弧面设计，减少反复转动带来的磨损，经过上千次转动测试后，阻尼反馈的衰减率控制在10%以内，

　　能满足长期反复拼装使用的需求。外形尺寸上，主体长度对应4个标准积木单位，也就是32mm，宽度为标准1单位的8mm，不含凸点的基体高度为9.6mm，加上顶面凸点的总高度为11.2mm，两端铰接结构向外伸出的长度各为2mm，安装时需要注意相邻构件的预留空间，当该构件与其他铰接件配合时，转动半径范围内不能布置其他固定构件，避免转动时出现干涉。铰接端的连接孔为标准十字孔，可适配同体系的十字轴类连接件，也能和其他同规格铰接砖实现串联拼接，串联后可实现多段式的单向活动结构，比如搭建多节的机械触手、可弯曲的输送轨道模型时，可通过多块该构件串联，每一段都能独立调整角度并锁止，最终形成所需的曲线形态。在教育场景中，

　　这类带功能结构的积木常被用于机械结构入门教学，用来演示棘轮机构、单向限位结构的工作原理，学生可以通过亲手拼接搭建，直观理解单向锁止的力学逻辑，相比纯理论讲解更易理解。在创意MOC搭建场景中，该构件可以用来制作带触发功能的机关，比如搭建宝箱的锁扣、可弹射的发射机构、带档位的调节开关时，依靠其逆单击的锁止特性，不需要额外添加弹簧或者锁止件，仅靠积木本身的结构就能实现触发后的定位与复位，大幅简化搭建结构的复杂度。建模过程中需要重点关注铰接卡扣的变形量设计，卡扣的悬臂厚度设计为0.8mm，装配时的最大变形量控制在材料允许的弹性变形范围内，不会因为装配时的形变导致卡扣断裂，同时卡扣的卡接深度设计为0.5mm，既保证卡接后的连接强度，不会在正常使用时脱开，也能在需要拆卸时用标准积木拆卸工具轻松分离。所有棱边都做了0.1mm的圆角处理，避免拼装时划伤手指，也能减少零件注塑生产时的应力集中，提升成品零件的良品率。
