乐高楔形船头拼接积木板结构设计

　　日常接触积木拼装结构设计时，这类楔形船头板是舰船类积木造型搭建里的核心过渡零件，很多刚接触积木结构建模的工程师容易忽略这类异形拼接件的公差匹配逻辑，实际做这类零件的三维结构设计时，首先要考虑的是和标准积木凸点的完全兼容，不能出现拼接后松紧度不均、相邻零件干涉的问题。

　　从实际应用场景来看，这类零件主要用于积木舰船模型的首部造型过渡，替代多块矩形积木裁切拼接的生硬效果，同时也可以用于飞行器楔形头部、建筑斜面收边等需要非直角过渡的拼装场景，在教育类积木套装、创意MOC拼装作品里的使用频次很高，尤其是做1:50以下比例的小型舰船模型时，单块楔形船头板就能完成首部的线型收窄，不需要多块小零件拼接，能大幅降低拼装后的结构松动概率。

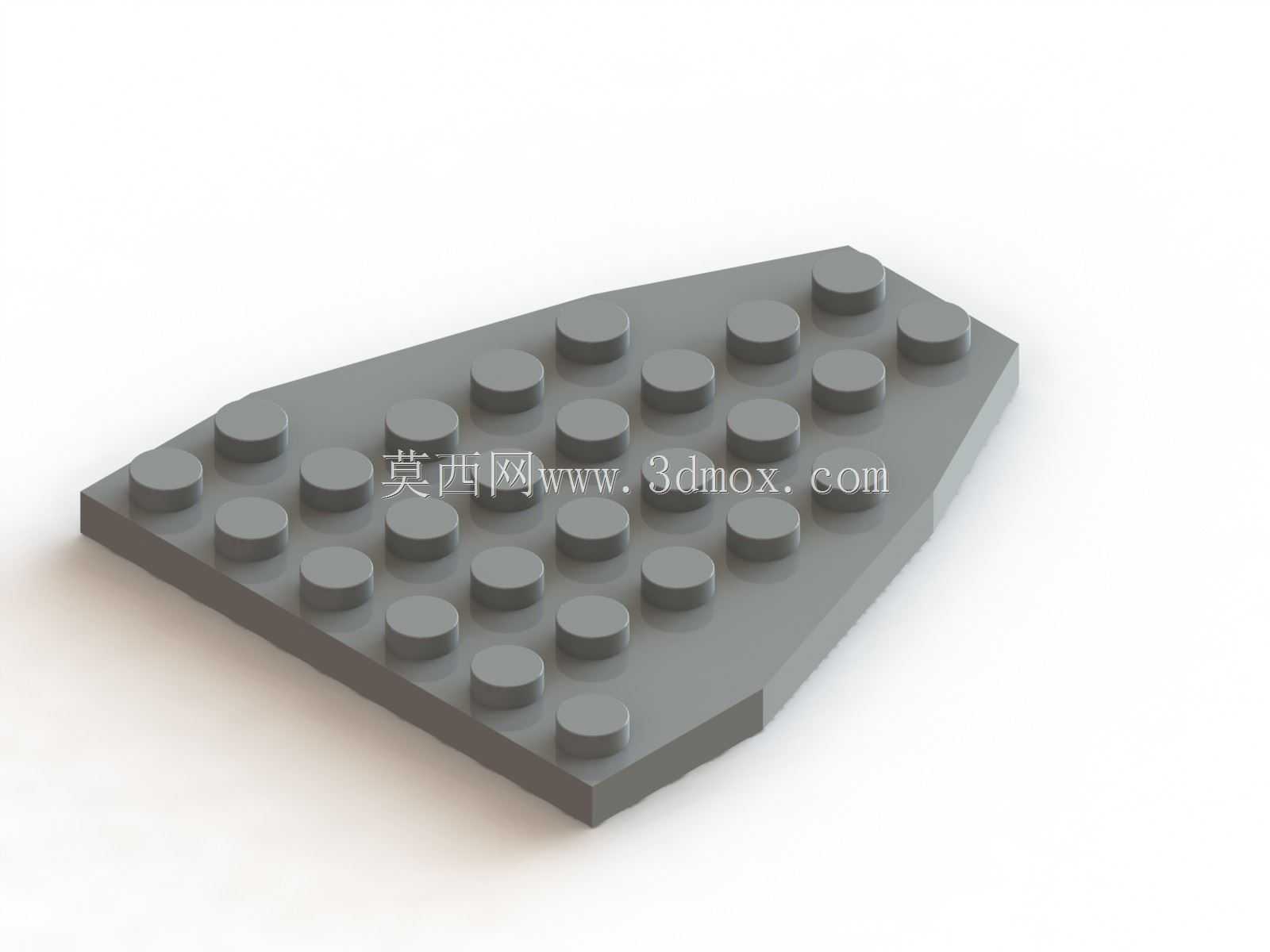

　　从功能特性上看，这块零件的上表面分布的凸点完全遵循标准乐高积木的凸点间距规范，每个凸点的直径、高度、拔模斜度都和通用矩形积木板保持一致，保证和上方叠加的任意标准积木块都能实现可靠的过盈配合，不会出现凸点卡入深度不足导致的零件脱落问题。零件的下表面对应每个凸点的位置都设计有标准的卡接凹槽，凹槽的内壁斜度、深度和通用积木板完全匹配，叠加在下方积木块上时，能保证拼接面完全贴合，没有翘曲缝隙。零件的楔形侧边做了微小的倒角处理，一方面是避免拼装时锐边划手，另一方面是和相邻的侧边积木拼接时，能贴合楔形轮廓形成顺滑的外表面，不会出现台阶差。

　　做这类零件的三维建模时，首先要确定整体的安装边界，这块零件的横向凸点排数、纵向凸点列数要和标准积木的模数完全对齐，不能出现凸点位置偏移半格的情况，否则会导致整个拼装结构的错位。楔形轮廓的收边角度要匹配舰船首部的常用线型，角度过大会导致首部造型过于尖锐，角度过小又起不到收窄的效果，建模时要先确定首尾两端的宽度差，再通过样条曲线过渡侧边轮廓，保证侧边的直线度，避免出现曲面凹陷导致和相邻零件拼接时出现缝隙。凸点的位置排布要优先保证和下方积木的卡接可靠性，靠近楔形尖端的位置因为宽度收窄，凸点的排布要在不超出零件外轮廓的前提下，尽量保留足够的卡接点位，避免尖端位置因为卡接点不足出现容易断裂、脱落的问题。

　　尺寸设计上，零件的整体厚度和标准同规格积木板保持一致，保证叠加拼装时整体表面的平整度，不会出现高低差。凸点的突出高度严格控制在通用规范范围内，保证卡入下方凹槽后有足够的抱紧力，同时不会因为凸点过高导致拼装后上下零件之间出现缝隙。零件的边缘壁厚要均匀，避免注塑成型时出现缩痕、翘曲的问题，楔形尖端的位置要做适当的加厚处理，避免拼装受力时出现尖端断裂的情况。安装边界方面，零件的左右两侧楔形边的位置要和相邻拼接的楔形积木板轮廓完全匹配，当多块同角度楔形板拼接时，能形成连续顺滑的斜面，不会出现轮廓错位。

　　实际建模过程中，还要考虑零件的脱模斜度，所有垂直于脱模方向的侧壁都要做符合注塑工艺要求的拔模斜度，凸点的外侧、凹槽的内侧都要保证拔模方向一致，避免出现倒扣导致无法正常脱模。零件的背面可以做适当的筋位减重，在保证整体结构强度的前提下，减少材料用量，同时避免成型时出现表面缩印。筋位的高度不能超过零件的内壁高度，避免叠加拼装时和下方积木的凸点出现干涉。很多新手建模时容易忽略背面筋位的避让，导致打印或者注塑出来的零件无法和标准积木拼接，这点在结构校验时要重点检查，通过装配干涉检查确认所有卡接位置都没有多余的结构遮挡。

　　从结构强度角度考虑，这类零件在实际使用中经常会被频繁拆装，所以凸点和凹槽的连接位置要做圆角过渡，避免应力集中导致凸点断裂。楔形尖端的位置因为受力面积小，拼装时如果受力不均很容易出现白边甚至断裂，所以建模时尖端位置的内圆角要适当加大，分散受力。另外，零件的整体平面度要控制在合理范围内，不能出现明显的翘曲，否则拼接在基础板上时会出现局部无法贴合的问题，影响整体拼装效果。
