乐高侧螺柱板积木连接件结构设计

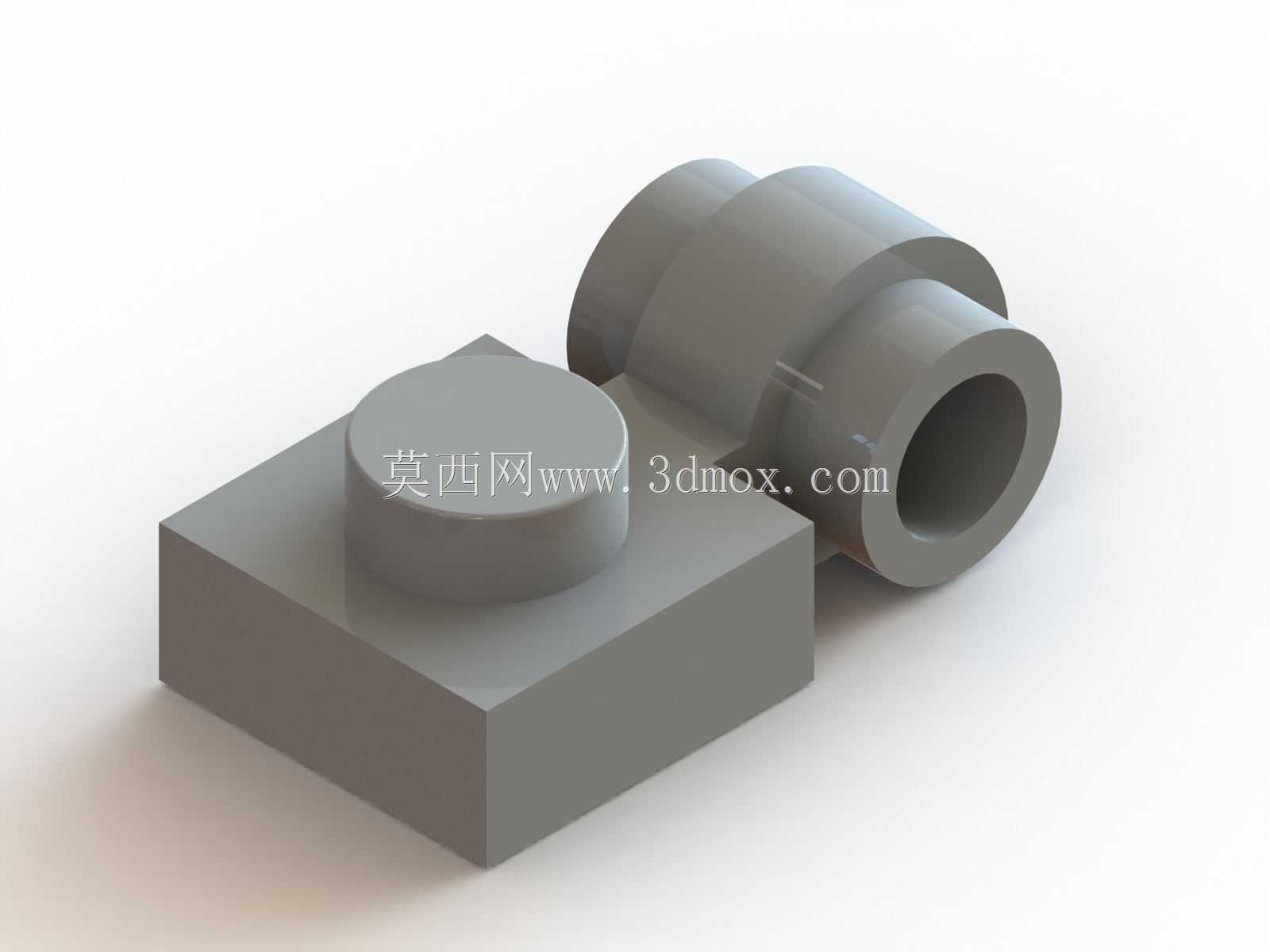

在积木拼装结构的实际搭建场景中，这类带侧向螺柱的板件属于核心转接类零件，主要解决垂直方向与水平方向的积木拼接错位问题，很多复杂机械组积木、创意MOC作品的侧向传动结构、外挂组件挂载都需要依靠这类零件完成结构过渡。日常搭建里如果遇到需要在基础砖侧面延伸搭建结构、布置侧向的轴孔连接位、挂载外置装饰件或者功能组件的情况，普通的带凸点基础板只能实现上下层的叠接，无法提供侧向的连接基准，这类侧螺柱板就刚好填补了这个结构缺口。从结构功能来看，零件主体是标准1x1规格的积木基座，基座顶面保留了和标准积木完全一致的圆形凸点，凸点的外径、高度、拔模斜度都和通用乐高凸点参数完全匹配，能够和任意标准规格的积木凹孔实现过盈配合，保证上下层拼接的紧固度，不会出现松脱晃动的问题。基座侧向延伸出的同轴双段圆柱结构，内侧是和基座一体成型的连接段，外侧是带通孔的螺柱段，通孔的内径和标准积木十字轴、圆轴的尺寸适配，既可以插入轴类零件实现转动连接，也可以和带侧向凹孔的积木件实现插接固定，相当于在单块1x1基座的基础上，额外提供了一个垂直于顶面凸点轴线方向的连接接口。设计这类零件的时候，首先要保证基础拼接位的公差匹配，顶面凸点的尺寸公差需要控制在±0.02mm以内，过松会导致拼接后结构松散，过紧则会出现拆装困难、甚至插拔时零件开裂的问题。侧向的圆柱段需要做同轴度校验，双段圆柱的轴线要和基座的侧面保持平行，和顶面凸点的轴线保持垂直，否则拼接后相邻零件会出现角度偏移，累积误差会导致大尺寸拼装结构出现翘曲、无法合模的问题。零件的所有棱边都做了微小的圆角过渡，一方面是注塑脱模的时候避免应力集中导致零件缺角，另一方面也能避免拼装时锐边划伤手部，同时圆角的尺寸不能过大，否则会和相邻拼接零件的侧边出现缝隙，影响拼装后的外观整体性。从安装边界来看，基座部分的长宽尺寸和标准1x1积木完全一致，叠装时占用的平面空间和普通1x1砖没有区别，不会额外占用相邻位置的积木安装位；侧向延伸的圆柱段总长度控制在半个积木单位的长度范围内，安装后圆柱段的末端刚好和相邻积木的侧面齐平，不会出现过度突出干涉其他零件安装的问题，也不会因为长度不足导致插接深度不够、连接松脱。零件底部的凹孔结构和标准积木完全一致，内部的加强筋位置、尺寸都和通用积木匹配，能够稳固插接到下方带凸点的积木上，拼接后的拔脱力和普通积木保持在同一水平，不会出现底部连接过松的问题。在实际的积木结构设计中，这类零件常被用在墙体的侧向装饰件挂载、机械组的侧向支座搭建、可动结构的转轴基座位置，比如搭建带侧开门的建筑模型时，可以用这个零件作为门轴的固定座，侧向通孔穿入门轴，顶面和底面分别和上下层的墙体积木固定，不需要额外做特殊的结构避让就能实现门的转动功能；搭建小型机械臂模型的时候，也可以用这个零件作为臂段的侧向转接件，在不改变主体搭建结构的前提下，额外延伸出侧向的连接位安装传感器、装饰件或者辅助支撑结构。建模过程中需要重点关注两个连接位的轴线垂直度，顶面凸点的轴线和侧向通孔的轴线如果出现角度偏差，会导致侧向安装的零件出现倾斜，尤其是长跨度的结构拼装时，微小的角度偏差会被放大，导致末端零件的位置偏移量超出允许范围。另外零件的壁厚要保持均匀，基座部分和侧向圆柱段的壁厚差不能超过0.5mm，否则注塑生产的时候会因为冷却速率不一致出现缩痕、翘曲变形，影响零件的尺寸精度和外观质量。所有插接配合的面都要做合理的拔模斜度，凸点的外表面、通孔的内表面、底部凹孔的内壁都要顺着脱模方向设置微小的斜度，既方便脱模，也能保证拼接时的插拔手感适中，不会出现卡滞或者过松的问题。
