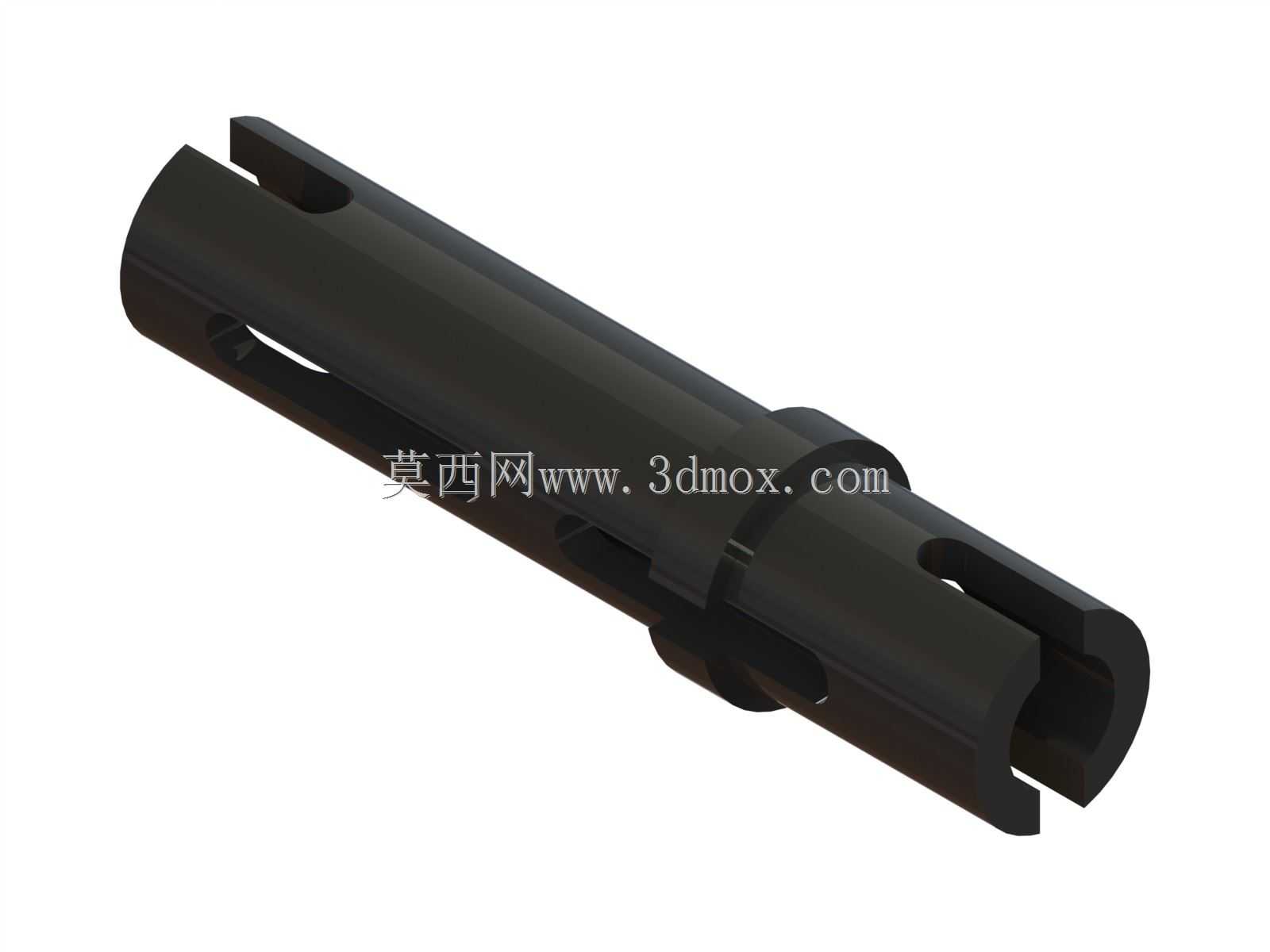

乐高科技系列3宽度拼接连接轴结构

　　这类宽度为3单位的拼接连接轴，是乐高科技组搭建体系里承担跨模块刚性连接的核心配件之一，日常在各类机械组积木套装、自主创意搭建的机械结构、教学用机械原理演示模型中都有极高的出镜率。不同于普通1单位或2单位的短轴，3单位的长度设计刚好适配跨三个标准积木凸点间距的连接场景，既不会因为轴长过短导致拼接后咬合深度不足、受侧向力时容易松脱，也不会因为轴身过长占用多余的搭建空间，给周边齿轮、连杆等其他配件的排布造成干涉。从实际使用场景来看，这类连接轴常被用在积木模型的传动段衔接、活动关节的支撑、结构框架的横向拉结位置：比如搭建小型机械臂的臂段连接时，它可以穿过三个叠放的带孔梁构件，两端配合轴套锁止后，就能形成稳定的臂身支撑结构，

　　同时轴身预留的开槽还能和十字孔、卡扣件配合，实现周向止转，避免传动过程中轴件跟转丢步。在设计这类连接结构的时候，首先要匹配乐高积木的标准公差体系，轴身的外径要严格适配标准积木孔的内径，保证插拔力度适中，既不会因为过松导致连接后旷量过大，影响传动精度，也不会因为过紧导致拼装拆卸困难，甚至出现配件开裂的问题。轴身两侧的开槽结构是功能设计的核心，一方面开槽可以和带卡扣的孔位形成卡接限位，防止轴件在长期受往复力的情况下从孔位中滑出，另一方面开槽也给轴上安装的十字连接件、齿轮等配件提供了周向定位的基准，保证传动过程中扭矩可以稳定传递，不会出现打滑空转的情况。轴身中部的环形凸台是安装定位的关键边界，这个凸台的外径略大于轴身主体，

　　安装时凸台会卡在中间层积木孔的端面，刚好把轴的有效连接长度均分在凸台两侧，避免安装时轴件窜动偏移，保证两侧的插入深度一致，连接受力更均匀。两端的开口式叉型结构是为了适配快拆需求设计的，插入孔位时叉型结构会产生微小的弹性形变，降低插入时的阻力，插入到位后叉型结构回弹，端部的卡扣会卡入孔位对应的卡槽，形成轴向的初步限位，配合额外的轴套就可以实现完全锁止。从安装边界来看，这类连接轴的总长度对应三个标准积木单位，也就是24mm的有效搭建长度，中部凸台的位置距离两端面均为12mm，安装时需要保证穿过的三个带孔构件的总厚度不超过23mm，给两端的轴套预留1mm的锁止空间；轴身的外径为4.8mm，适配直径4.9mm的标准积木圆孔，开槽的深度为0.

　　8mm，刚好匹配积木孔内的定位凸筋，插入后凸筋卡入开槽，即可实现周向止转。在实际搭建选型的时候，如果是需要传递扭矩的传动位置，要优先选择这类带双侧开槽和中部定位凸台的连接轴，相比光轴结构，它的抗扭能力更强，长期反复拆装也不容易出现磨损松旷的问题；如果是仅做结构拉结、不需要传递扭矩的位置，也可以用这类轴替代普通销钉，连接后的整体刚性会比销钉连接高30%左右，受侧向冲击力时不容易出现结构散架的问题。另外这类连接轴的材质一般选用韧性较好的工程塑料，轴身的壁厚设计为1.2mm，既可以保证足够的结构强度，承受日常搭建时的插拔力和传动扭矩，也能让端部的叉型结构保持合适的弹性，多次插拔后不会出现塑性变形或者断裂的情况。在三维建模过程中，要特别注意开槽位置的拔模角度，一般取1.5度的拔模斜度，保证注塑生产时可以顺利脱模，同时开槽的边缘要做0.2mm的圆角处理，避免安装时锐边刮蹭积木孔壁，造成配件磨损或者安装阻力过大。中部凸台的端面也要做微小的倒角，方便安装时快速对准孔位，降低安装对位的难度。
