钻机旋转前驱防护结构设计

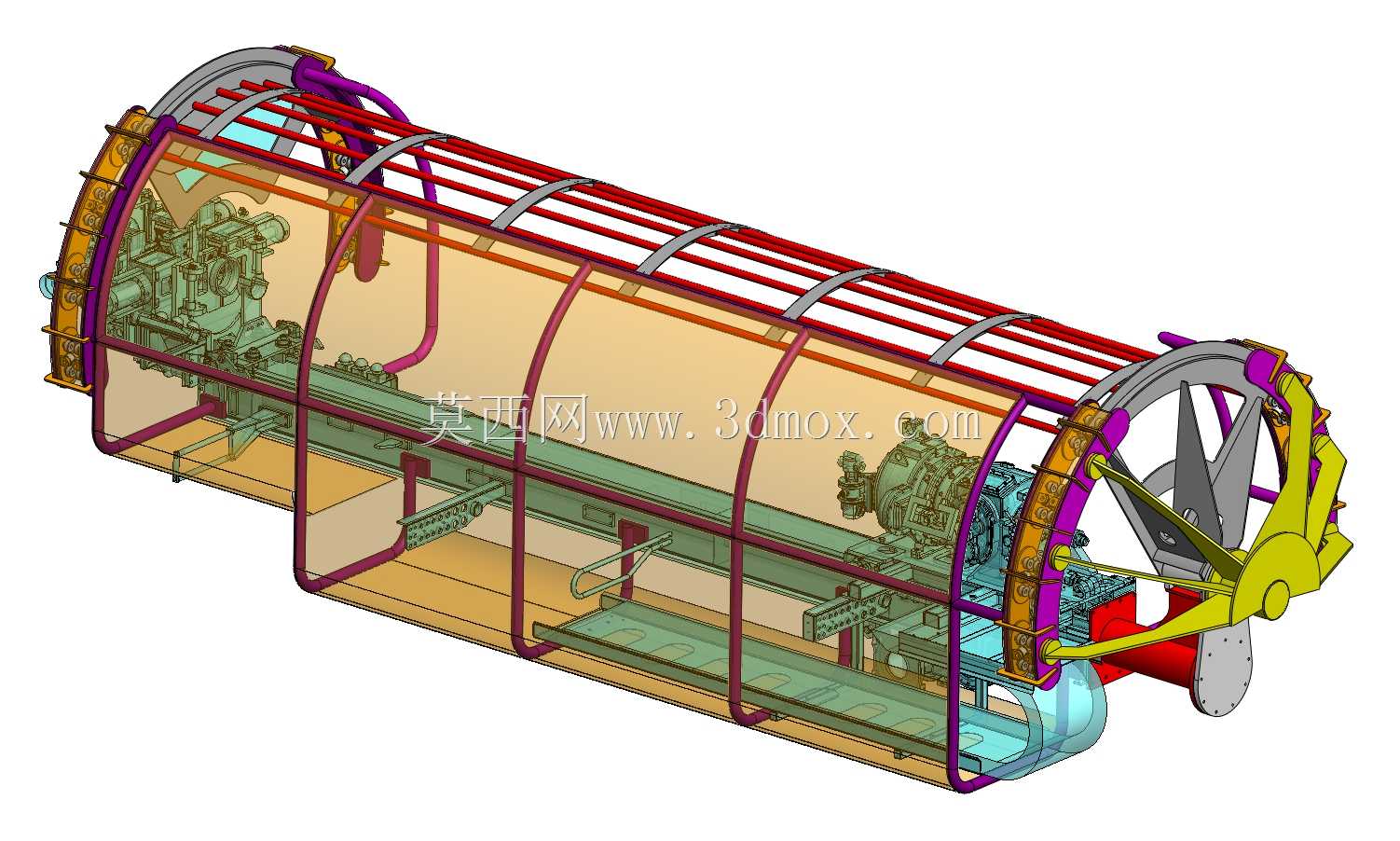

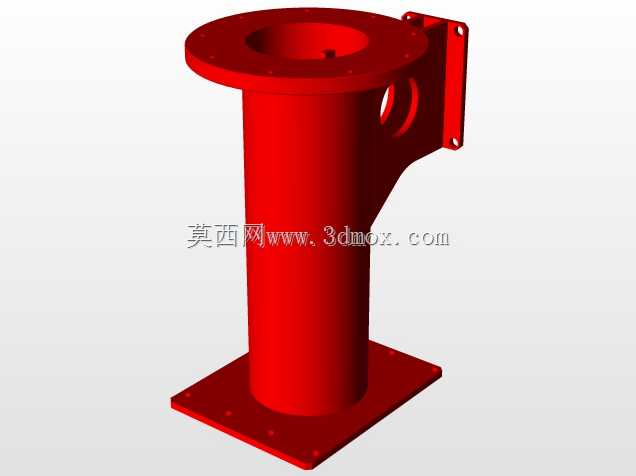

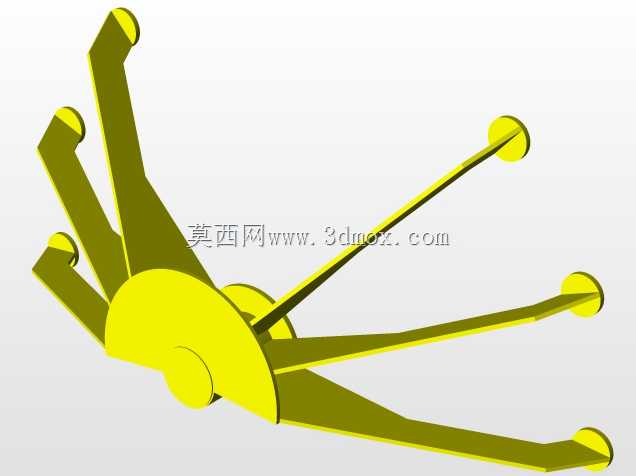

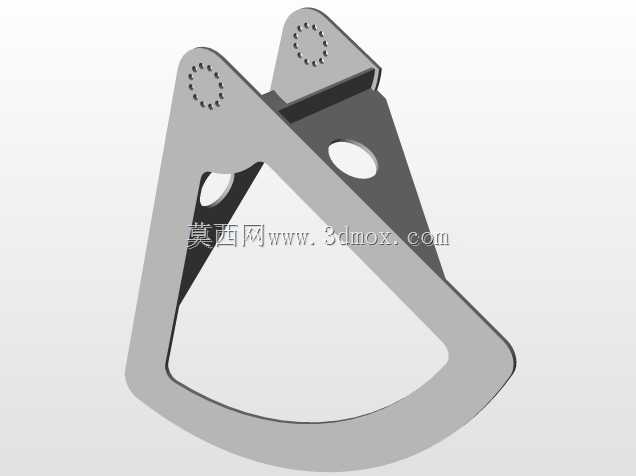

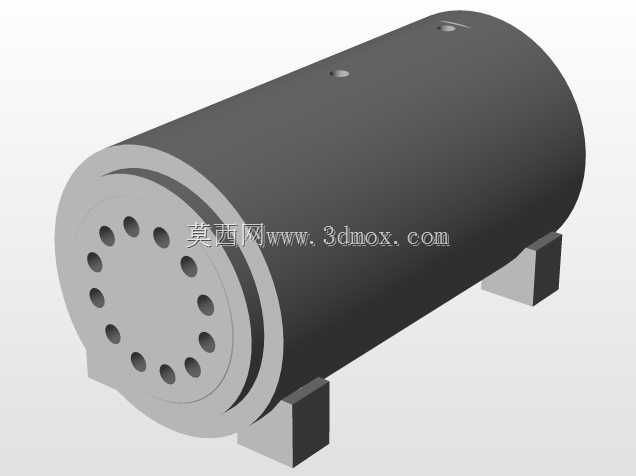

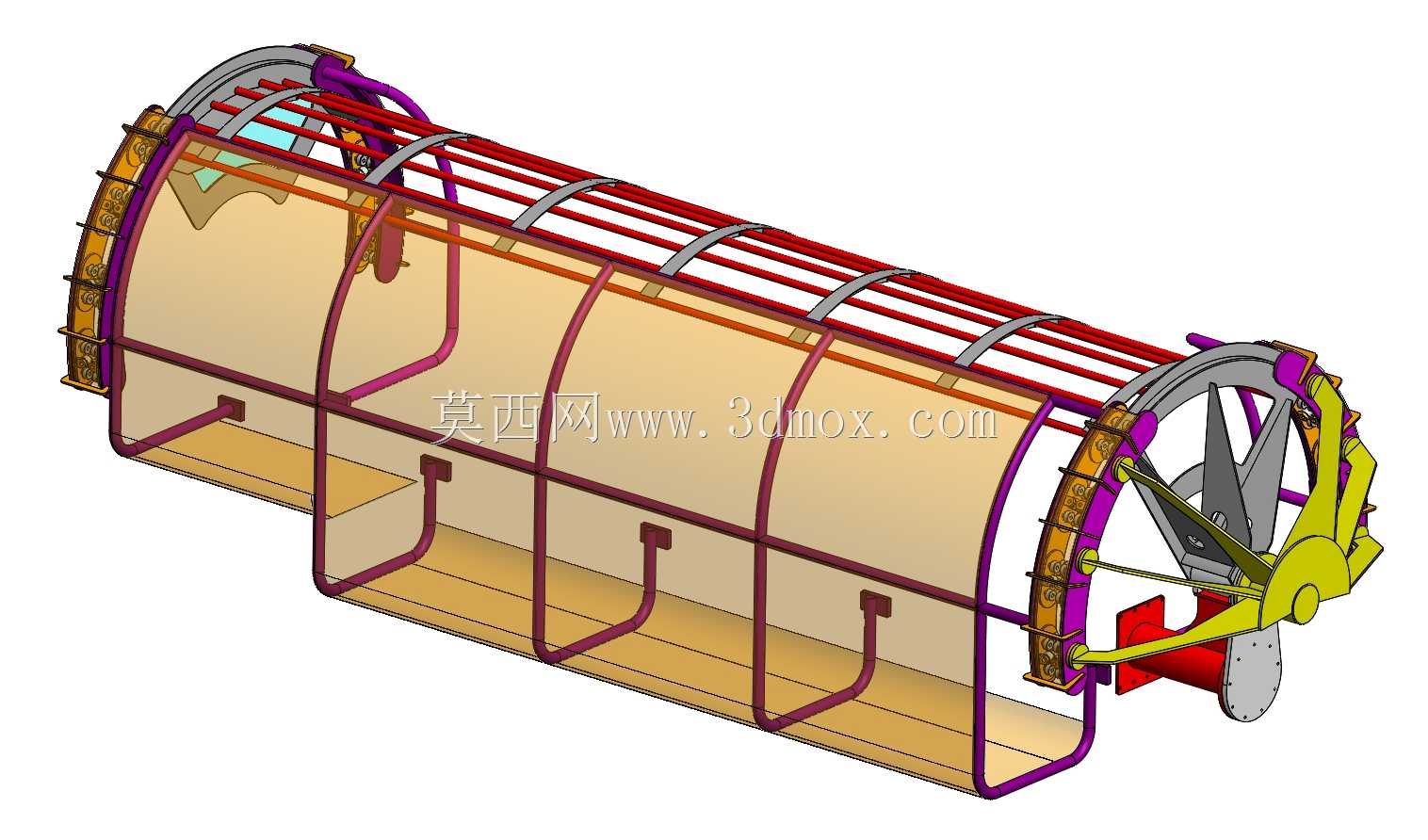

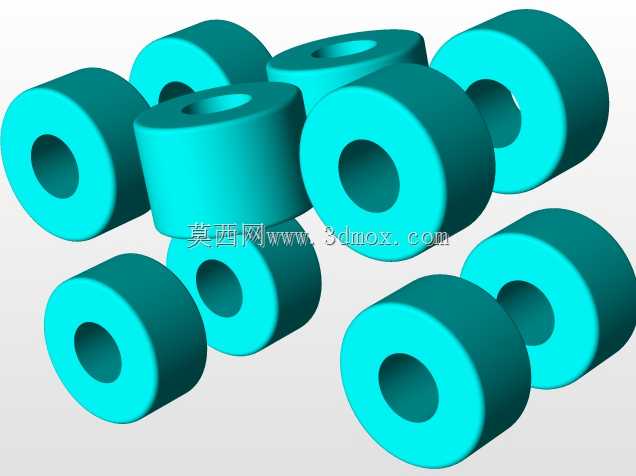

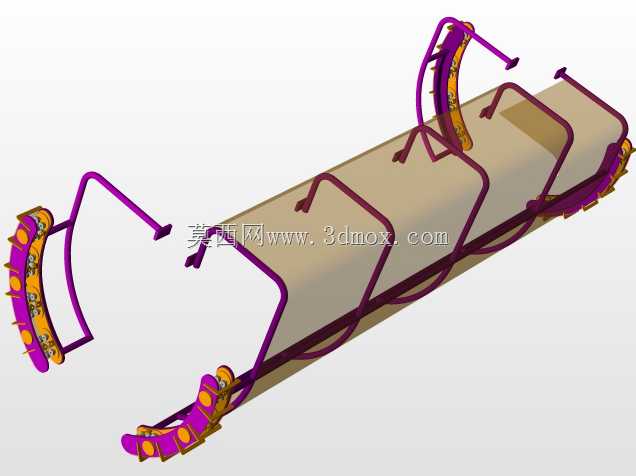

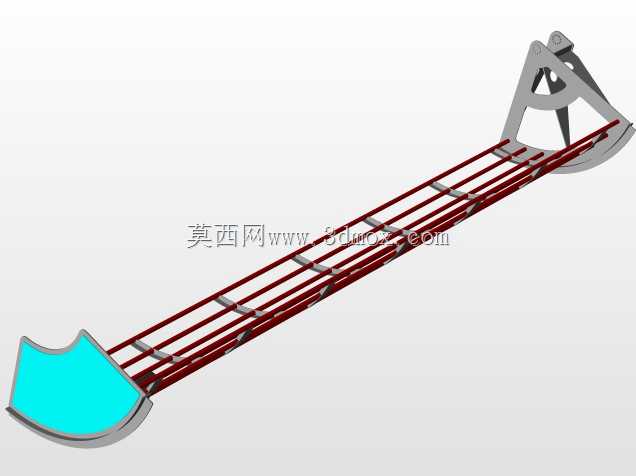

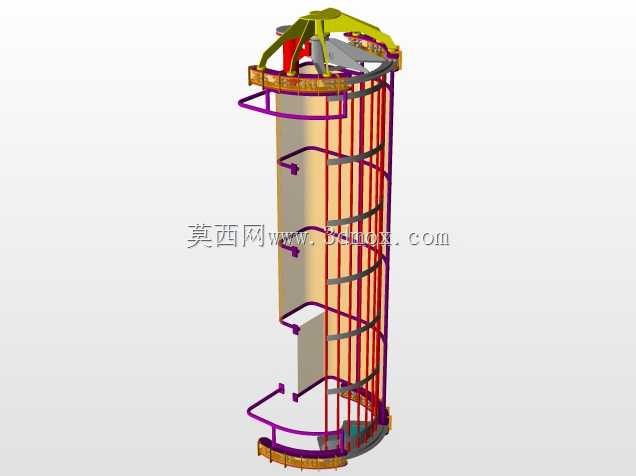

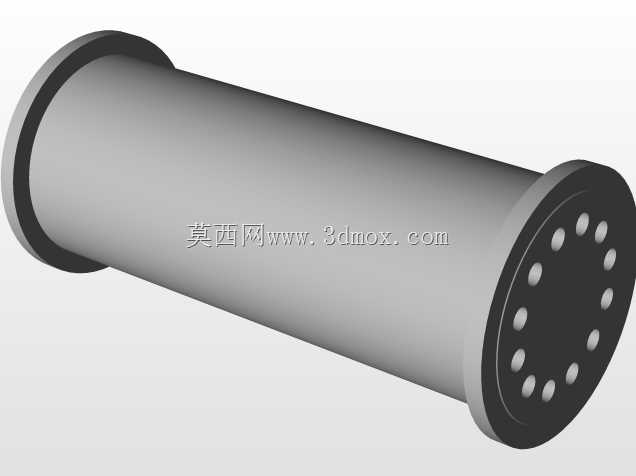

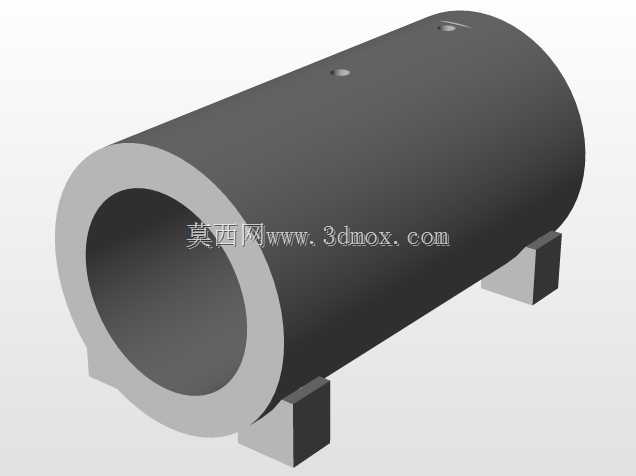

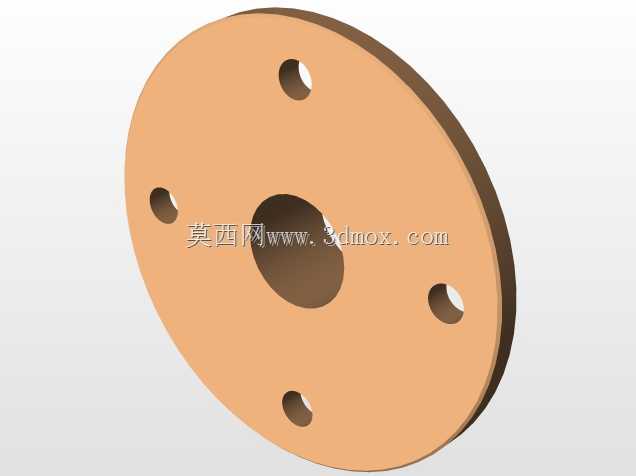

在矿山钻探、隧道掘进、地质勘探等井下或露天钻采作业场景中，钻机旋转前驱部位是设备动力输出、钻杆传动的核心衔接区域，该区域作业时伴随高速旋转、钻具震动、碎渣飞溅等风险，同时作业人员在更换钻杆、调整机位、排查故障时极易靠近该传动区域，若无可靠防护结构，极易发生机械卷入、碎渣击伤等安全事故，这套防护结构正是针对该作业痛点设计的专用安全防护装置。从实际功能来看，该防护结构采用半包围笼式框架设计，主体框架沿旋转前驱的传动轴向布置，将外露的旋转传动部件、连接法兰、驱动摇臂等危险区域完全纳入防护覆盖范围，框架内侧设置的弧形挡护板可有效阻挡钻作业过程中从孔口反喷的岩屑、泥浆，避免飞溅物直接冲击传动部件造成磨损，同时也能防止作业人员肢体意外接触旋转构件。防护结构的两端设置了与钻机前驱机架匹配的环形连接端，其中靠近驱动端的环形架预留了驱动摇臂、传动连杆的运动避让空间，不会干涉前驱部件的旋转进给动作，另一端的环形架则贴合钻机机架的安装基准面，可通过螺栓紧固件实现快速固定，无需对原有钻机主体结构进行焊接改造，适配现有多数立轴式、转盘式钻机的前驱安装位。设计过程中优先考虑了井下作业的拆装便利性，整体框架采用分段式拼接结构，主支撑肋条沿轴向均匀分布，横向的弧形箍架与纵向支撑肋采用可拆卸连接，当需要对前驱部件进行检修维护时，可快速拆除对应段的护板与支撑件，无需整体拆卸防护结构，大幅缩短井下设备维护的停机时间。防护结构的下部设置了倾斜的导渣槽，被挡护板拦截的岩屑、泥浆可沿导渣槽自然滑落至钻机侧方的排渣区域，避免杂物堆积在防护结构内部影响传动部件散热，也减少了人工清理防护区域的作业频次。从安装边界来看，该防护结构的整体轮廓完全控制在钻机原有前驱部件的外伸尺寸范围内，不会额外增加设备的横向、纵向占用空间，适配井下狭窄巷道的作业通行要求，连接端的安装孔位采用长圆孔设计，可兼容一定范围内的安装位置误差，降低现场安装的对位难度。框架的支撑构件采用空心型材设计，在保证结构抗冲击强度的前提下尽可能降低整体重量，避免额外增加钻机前驱部位的负载，不会影响钻机旋转进给的动作精度。防护结构的外露边缘全部做了圆弧钝化处理，避免作业人员磕碰划伤，靠近驱动摇臂的避让位置设置了软性挡边，可在不阻碍运动的前提下填补防护间隙，防止细小杂物从避让缝隙进入传动区域。在实际作业场景中，该防护结构可覆盖钻机旋转前驱从动力输出端到钻杆衔接端的全部危险区域，无论是露天采石场的水平钻探作业，还是煤矿井下的瓦斯抽放孔施工，都能在不影响钻机正常钻进动作的前提下，为作业人员提供可靠的物理防护，同时减少外部杂物对传动部件的侵蚀，延长前驱部件的维护周期。
