车载作业平台水平支撑稳定装置结构设计

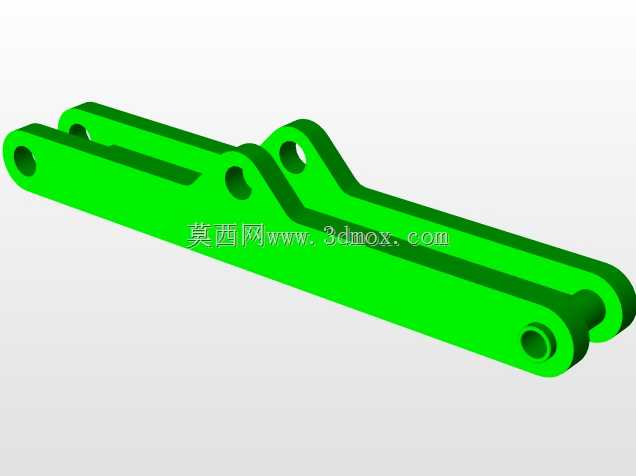

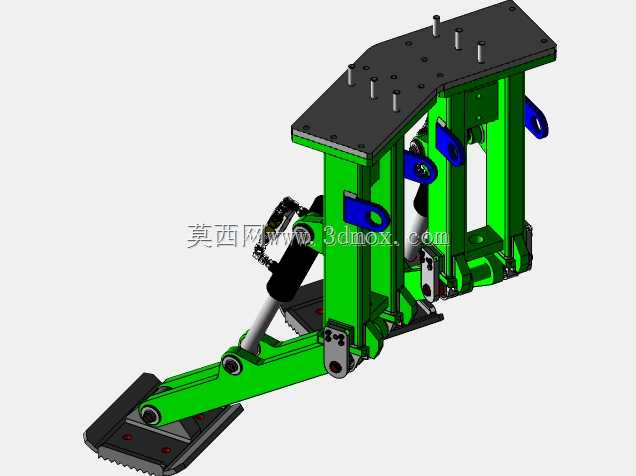

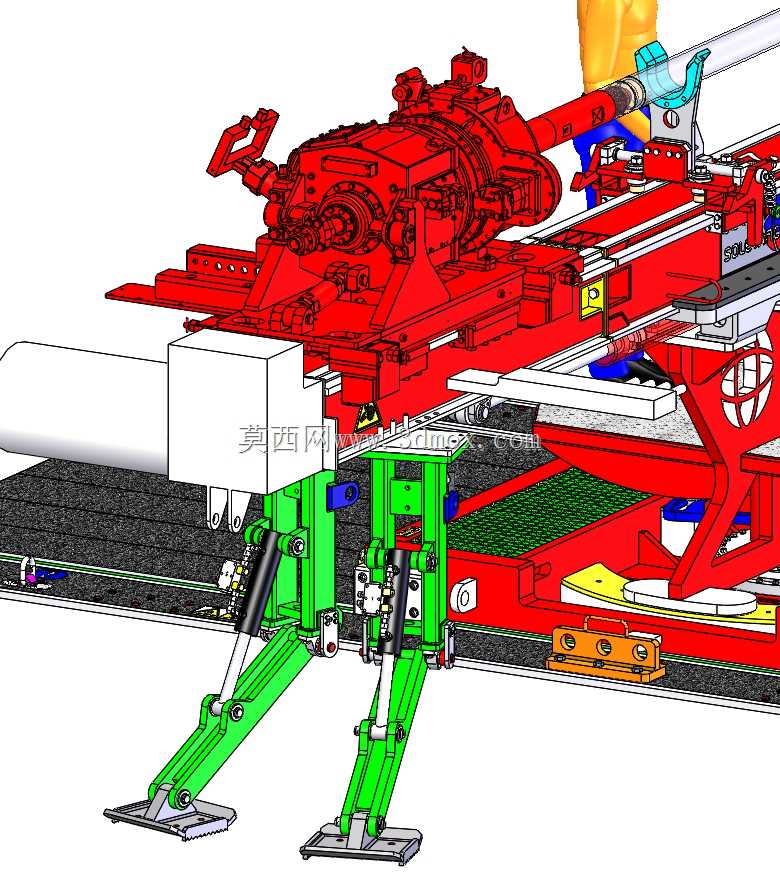

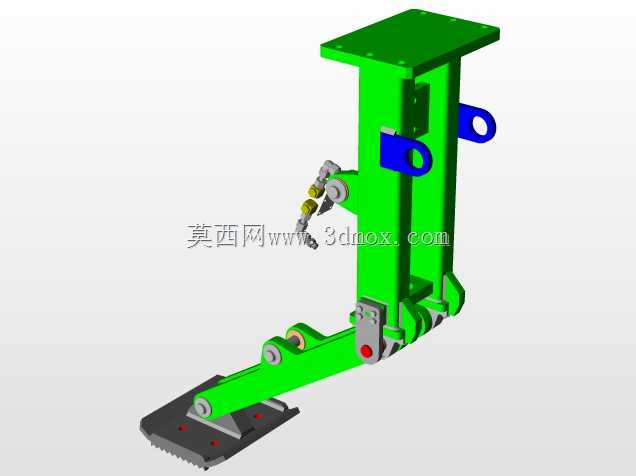

　　这套水平支撑稳定装置主要面向车载特种作业场景设计，常见于需要在非平整场地开展作业的车载设备上，比如车载高空作业平台、车载应急救援装备、移动式工程检测设备等，核心作用是在车辆停驻作业时，为上部作业机构提供刚性水平支撑，抵消作业过程中的偏载、振动带来的倾覆风险，避免车辆悬架的弹性形变影响作业精度。从结构布局来看，装置采用双组对称支腿的布置形式，支腿主体采用箱型焊接结构，相比型材拼接的支腿结构，箱型截面在同等重量下具备更高的抗扭、抗弯截面模量，能够承受上部机构传递的垂直载荷与水平方向的倾覆力矩。支腿的伸展与收放采用液压驱动形式，液压缸铰接在支腿臂与固定安装基座之间，通过液压杆的伸缩带动支腿绕铰接点转动，

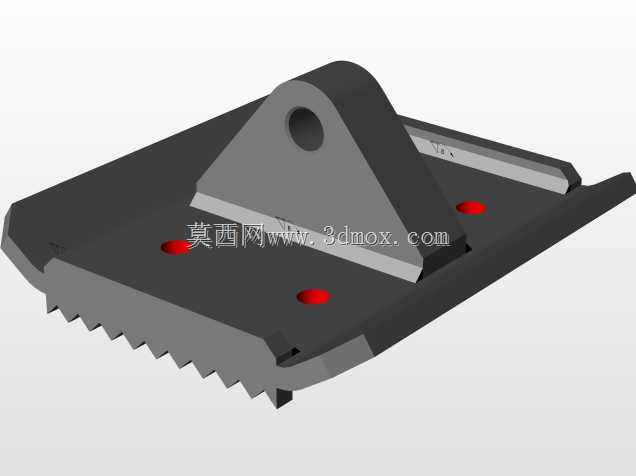

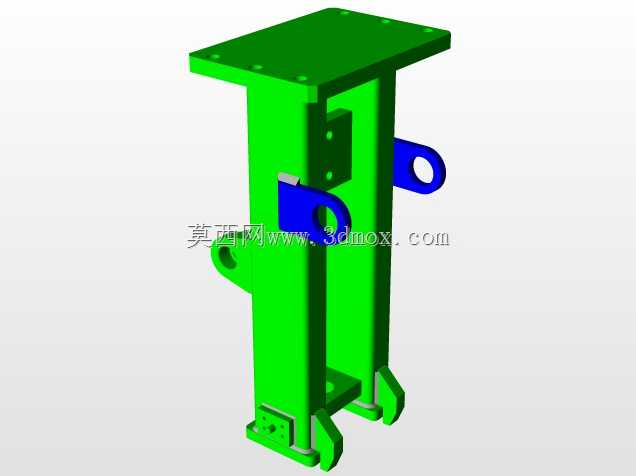

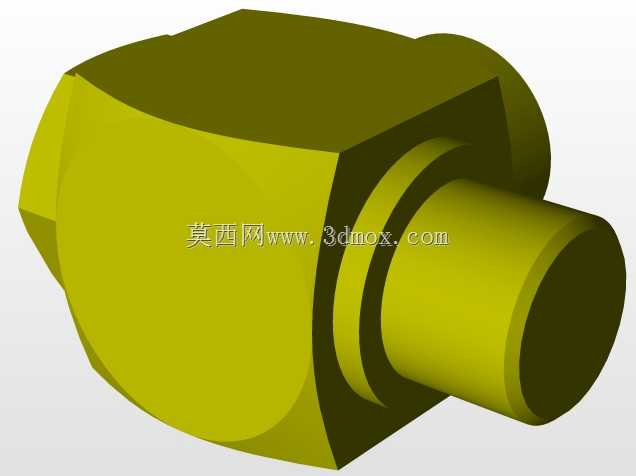

　　实现作业状态下的下放支撑与行驶状态下的折叠收纳，铰接点的位置经过反复校核，确保支腿在完全收回时不会超出车辆两侧的通行边界，完全展开时支撑跨距能够覆盖上部作业机构的最大倾覆力矩作用范围。支腿底部设置了浮动支撑脚盘，脚盘与支腿末端采用球铰连接，能够在不平整的硬化路面、碎石场地自适应贴合地面，避免支腿出现点接触导致的应力集中，同时脚盘的接地面积经过载荷核算，确保在常见的硬质铺装路面、压实土路面上作业时，接地比压低于路面的承载阈值，不会出现支腿下陷的问题。上部连接基座采用整体式焊接框架结构，直接与车辆底盘的副车架刚性连接，连接位置避开了底盘燃油管路、制动管路的原有布置路径，基座上设置了多组定位销孔与螺栓连接位，

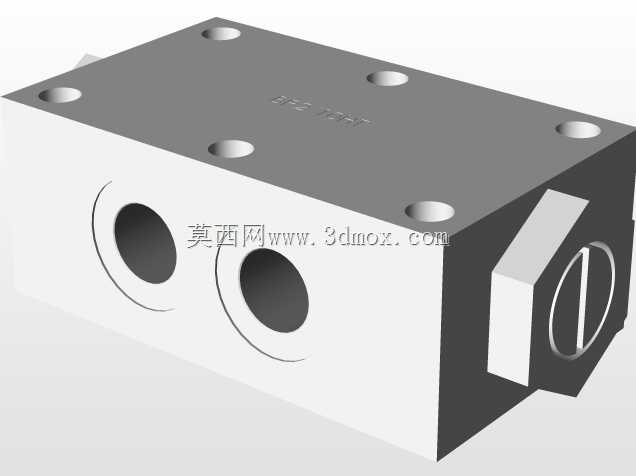

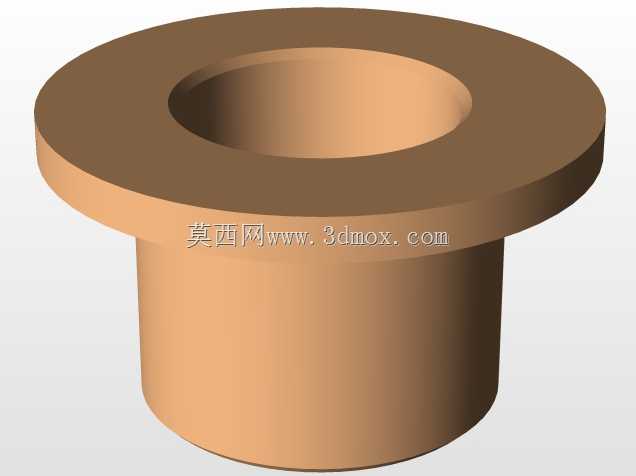

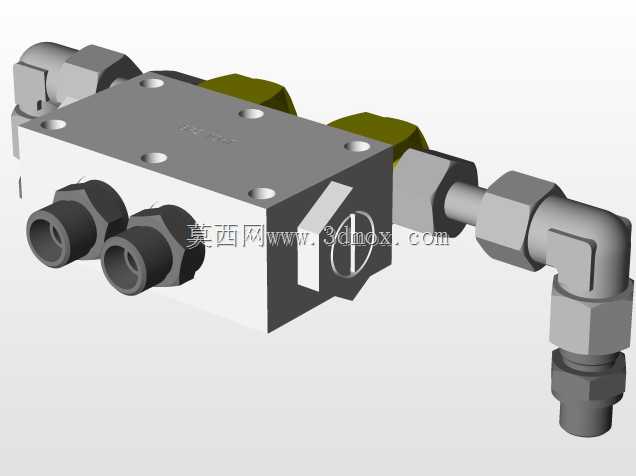

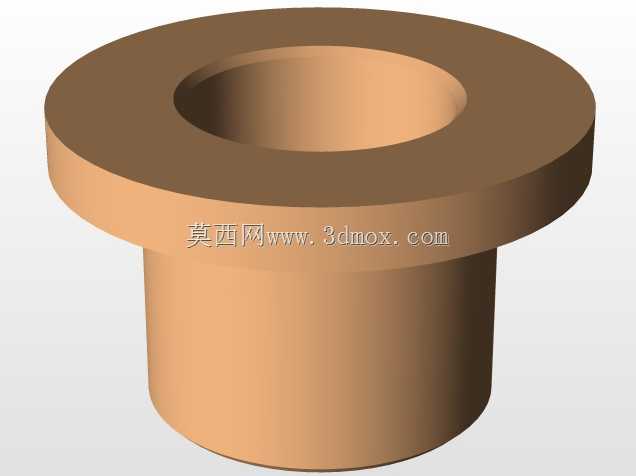

　　能够适配不同吨位的车载作业平台安装需求，不需要对底盘主梁进行额外的打孔改造，降低现场安装的改造工作量。装置的水平调节逻辑采用支腿独立控制设计，每个支腿的液压回路都设置了独立的锁止阀，当支腿伸出到接触地面并达到预设支撑压力后，锁止阀会自动关闭液压回路，避免作业过程中液压油泄漏导致的支腿回缩，配合上部的水平倾角检测元件，能够自动调整各支腿的伸出量，将上部平台的水平度控制在作业允许的误差范围内。在结构细节设计上，支腿臂的铰接位置都设置了自润滑轴承，不需要频繁加注润滑脂就能满足长期往复摆动的耐磨需求，铰接点的防尘密封结构能够阻挡作业现场的泥沙、粉尘进入铰接摩擦面，延长结构的维护周期。支腿的收纳位置设置了弹性限位块，

　　当车辆行驶过程中支腿处于收回状态时，限位块能够缓冲路面颠簸带来的支腿摆动冲击，避免铰接位置长期受交变载荷出现疲劳损坏。从安装边界来看，整套装置的固定基座安装面距离底盘副车架上平面的高度控制在常规车载设备的安装空间范围内，支腿完全收回时的外伸宽度符合道路通行的尺寸要求，完全展开后单侧支腿的横向伸出量能够根据不同的作业载荷等级调整，在小载荷作业场景下可以不需要完全伸到最大跨距，减少对作业场地的空间占用。在实际作业过程中，当车辆停驻到作业点位后，首先将支腿下放至脚盘接触地面，随后逐步加载将车辆悬架的弹簧载荷完全转移到支腿结构上，此时轮胎不再承受主要作业载荷，避免轮胎的弹性形变导致作业过程中平台出现晃动，当水平度调整到位后，液压锁止机构会保持各支腿的位置固定，即使上部作业机构出现偏载、往复动作，支腿结构也能保持稳定的支撑状态，作业完成后，先收回支腿的液压杆，将支腿折叠到收纳位置并通过限位机构固定，即可恢复车辆的行驶状态。整套结构的受力路径经过多轮迭代优化，从上部作业平台传递下来的垂直载荷通过基座框架分散到四个支腿结构上，再通过脚盘传递到地面，倾覆力矩则由对侧支腿的支反力平衡，所有受力焊缝的位置都避开了应力集中区域，关键受力位置的板材厚度经过有限元强度校核，在额定载荷下的结构形变控制在不影响水平精度的范围内，同时整体重量控制在车载装备的载重冗余范围内，不会过多占用车辆的有效载荷配额。
